        Rumpfbau mit LWen

            Gemeinschaftsprojekt IG-Schlepper

von Achim Kleinegees und Christian Scholz

IG-Schlepper 002
IG-Schlepper 001

Das ist eine Menge Holz ( Pappel 4/+8mm sowie Buche 8mm für Brandspant und Fahrwerksbrett ) Nach erster Sichtung der Teile werden die Stege entfernt und die Teile feingeschliffen. Die 8mm Rumpfspanten werden schon mal trocken in die Rumpfinnenteile gesteckt und passen sehr gut........

IG-Schlepper 004

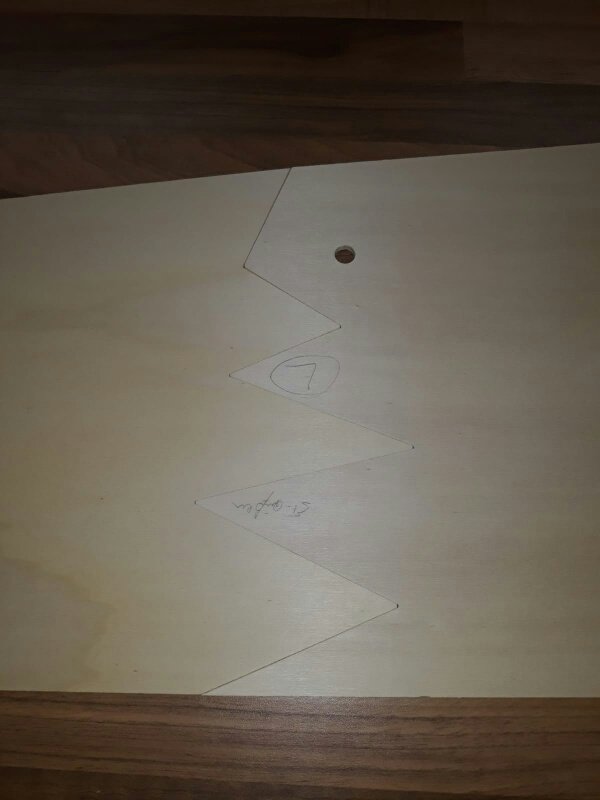

Seitenteile werden verzahnt verklebt.......

18.12.2018

IG-Schlepper 003

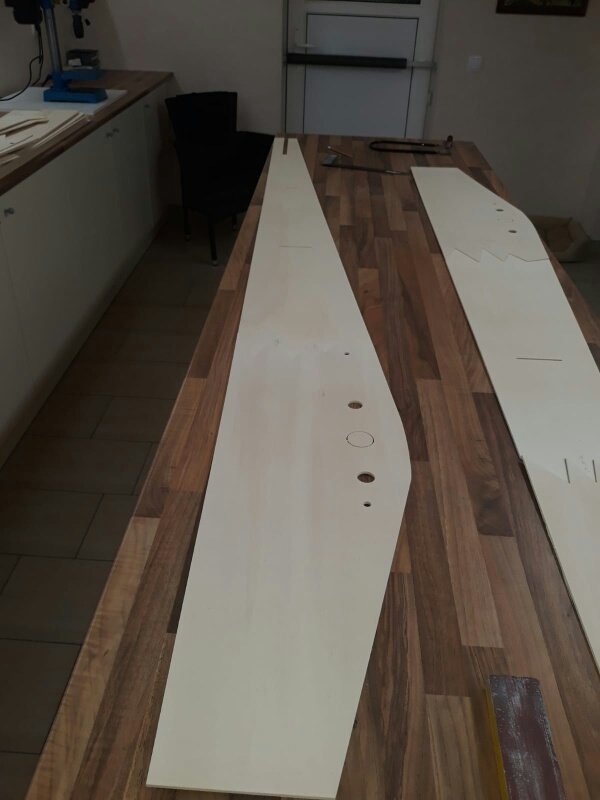

..und ergeben aus 3 Teilen die Rumpf-Außenseiten....



IG-Schlepper 005

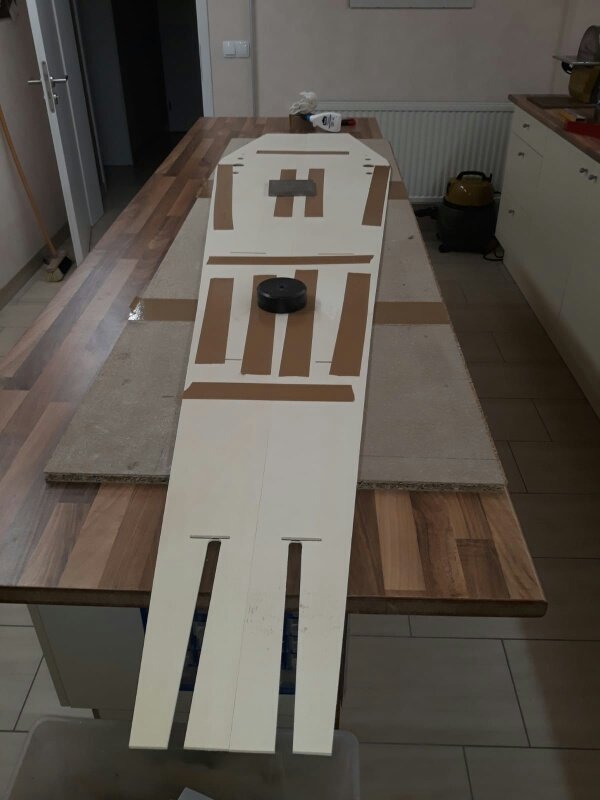

... schon berücksichtigt =  Motorsturz + Motorzug,  es ergeben sich 2 unterschiedliche Rumpf-Außenseiten

20.12.2018

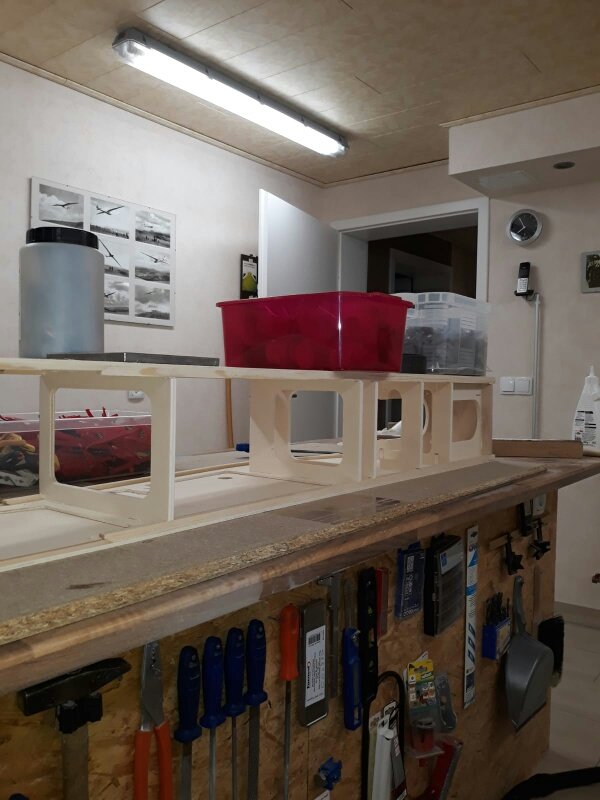

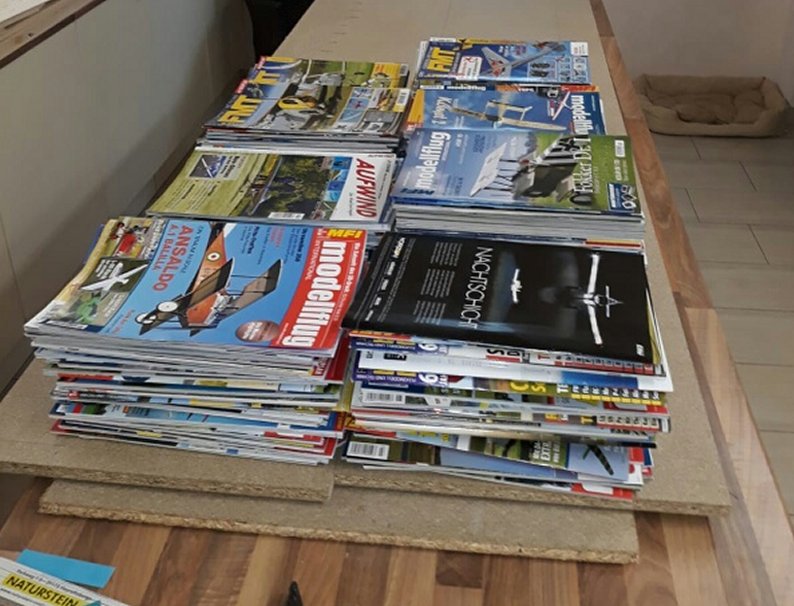

IG-Schlepper 005ab IG-Schlepper 006

^^nachdem die inneren Seitenteile auf die äußeren Seitenteile geleimt worden sind, werden diese gut verpresst - bitte alles verwenden was Gewicht bringt...

>>danach werden 10x10 Kiefernleisten als Umrandung geleimt und die Spanten in die vorgesehenen Öffnungen gesetzt  -  somit ist eine Verzahnung gegeben. Spanten A, A1, B,C,D und E werden dann mit dem linken Seitenteil verleimt, ebenso mit dem rechten Seitenteil und dann verpresst, also Gewichte auflegen damit die Leimung ihre Festigkeit erreichen kann   >> gut austrocknen lassen......

IG-Schlepper 012

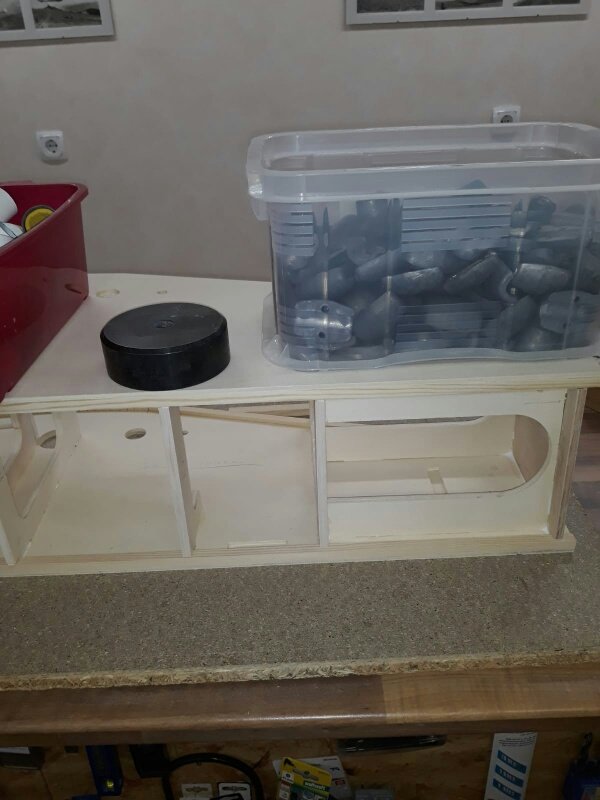

IG-Schlepper 008

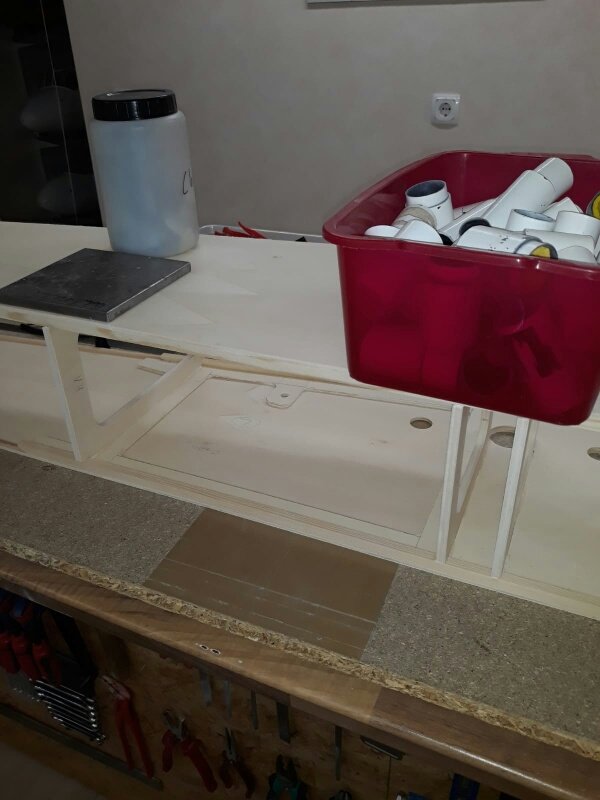

IG-Schlepper 007

..Winkel der beiden Seiten kontrollieren ...

...als Gewichte bietet sich alles an...

IG-Schlepper 009

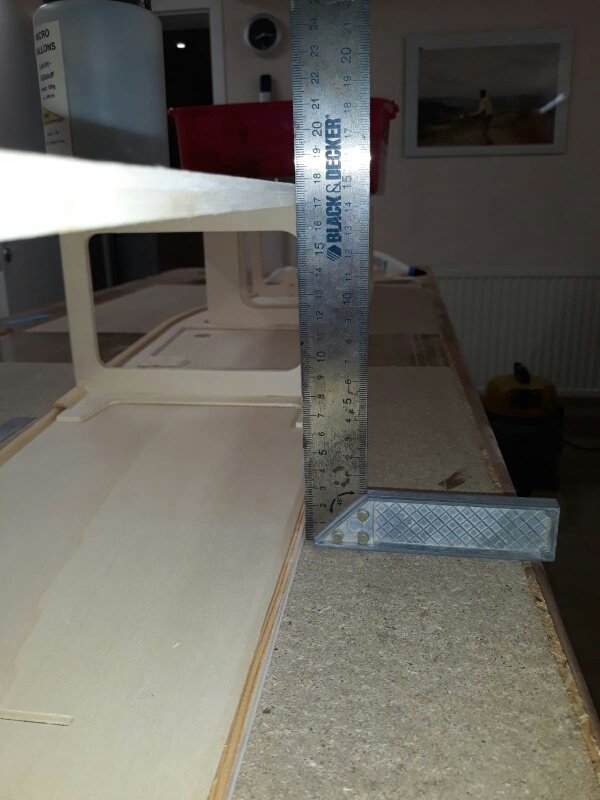

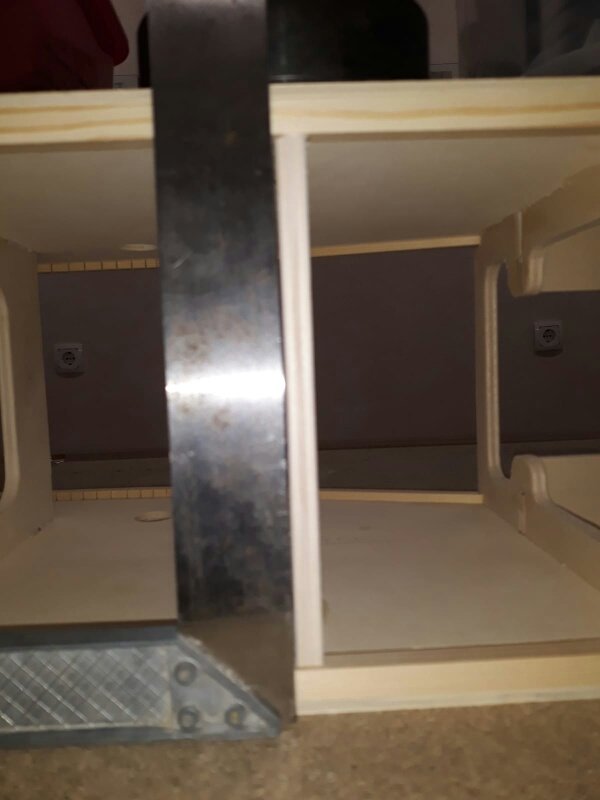

..ebenso die 90° der Spanten zum Seitenteil....

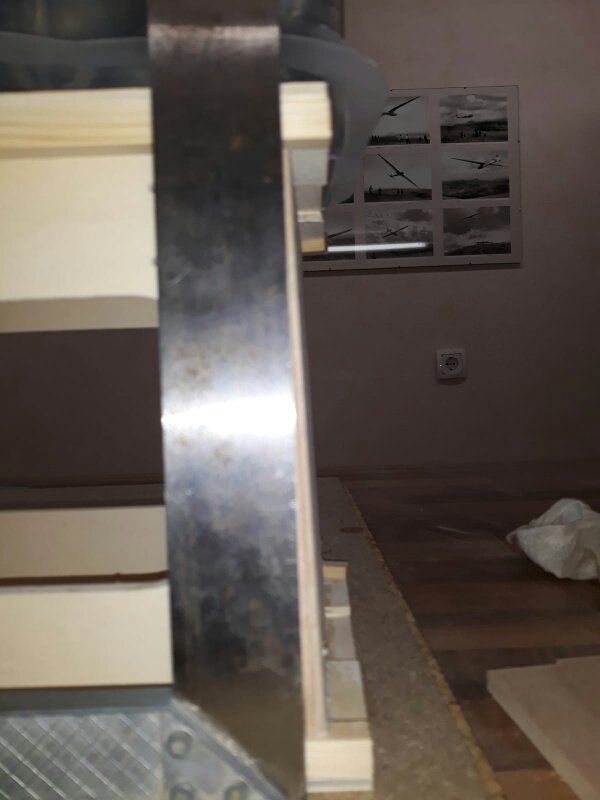

IG-Schlepper 010

..das ist nicht schief, sondern hier sind 1,8° Sturz und Zug berücksichtigt ( deswegen Seitenteil R + L )

IG-Schlepper 014

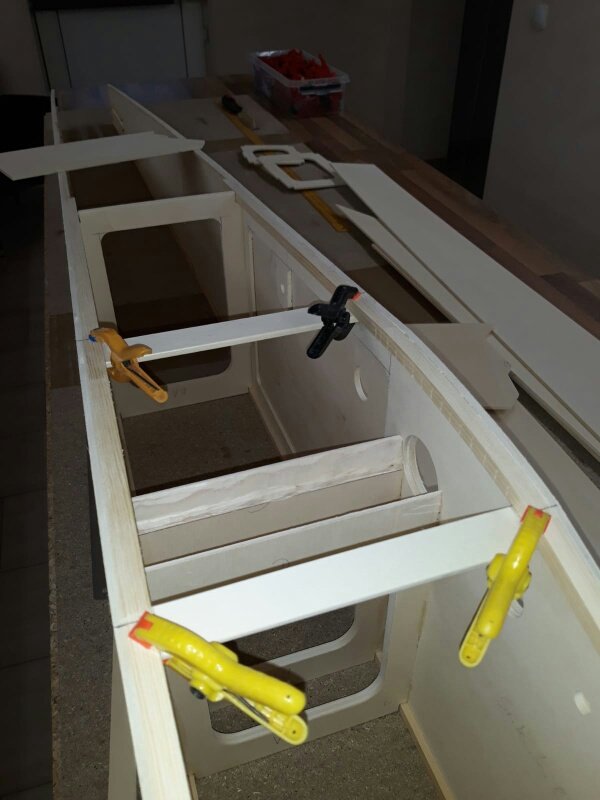

..der Rumpfrücken bekommt 2 Öffnungsklappen zum besseren “Eingriff”



      21.12.2018

IG-Schlepper 015

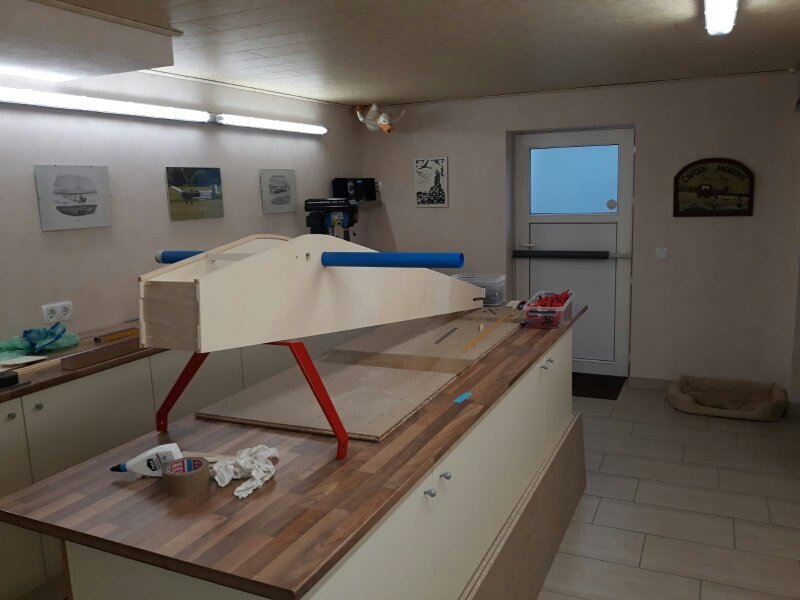

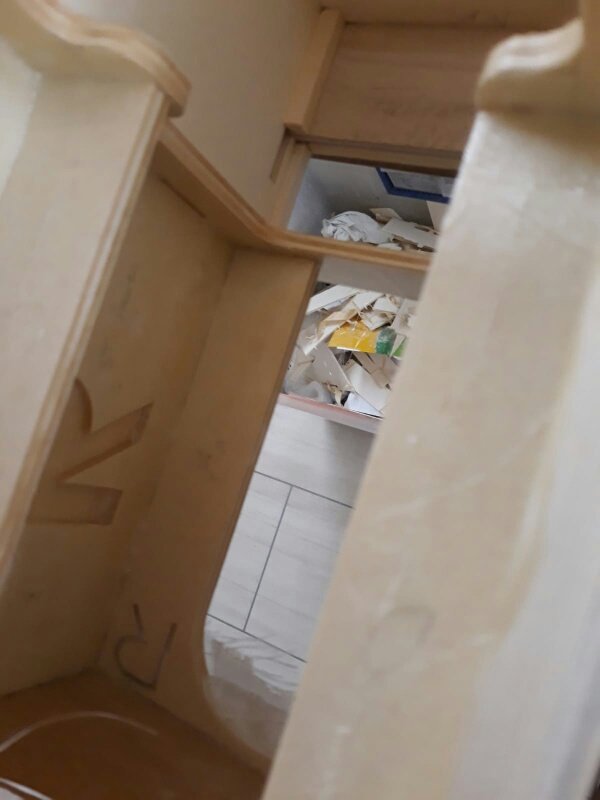

^^ ... das sieht doch schon sehr gut - laßt euch weiter begeistern......

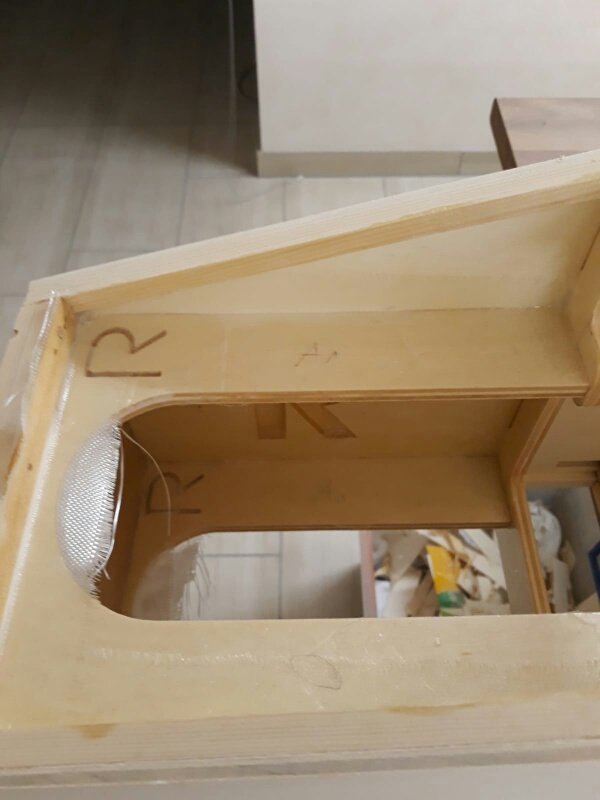

IG-Schlepper 016 IG-Schlepper 017

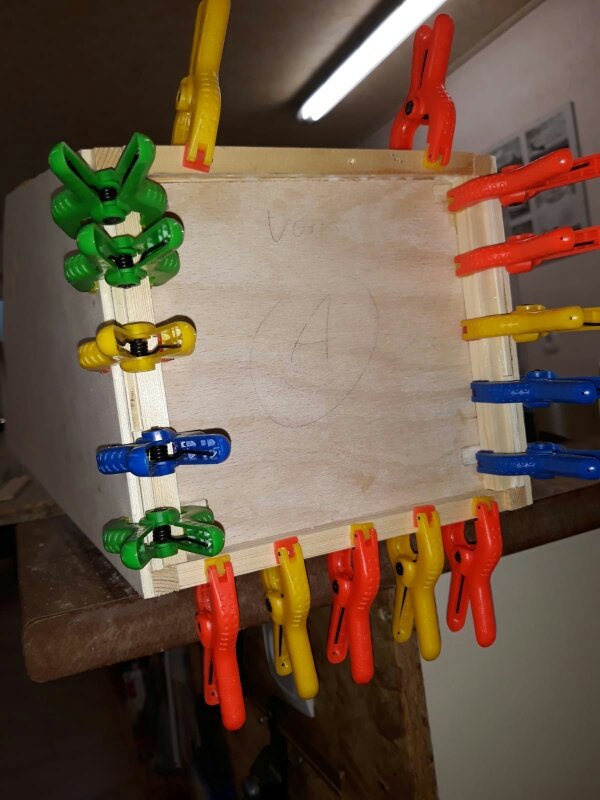

IG-Schlepper 013

^^ der Brandspant bekommt zusätzlich noch außen aufgesetzte Leisten zur Verstärkung

IG-Schlepper 018

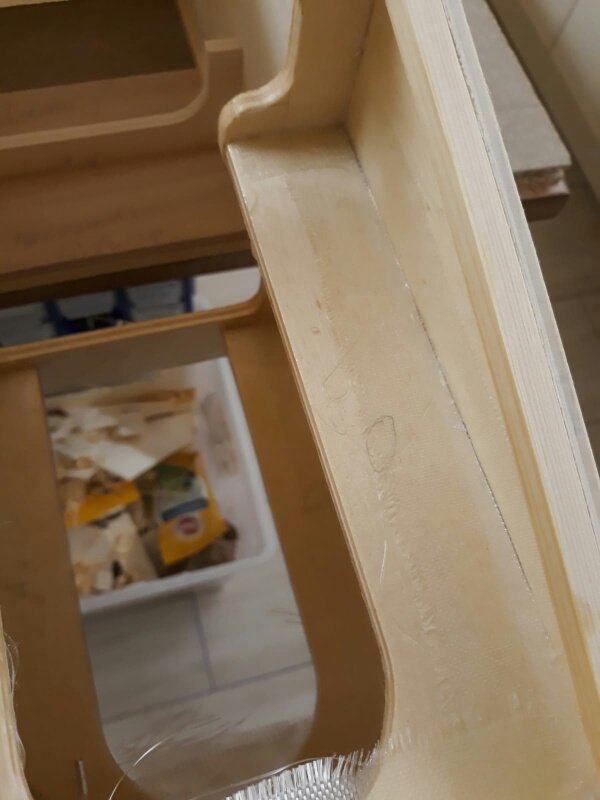

^^ Motorspant mit Matte komplett verstärkt und Motorraum mit Harz gestrichen  ( Motor hat einen Heckvergaser ) und somit geschützt.



23.12.2018

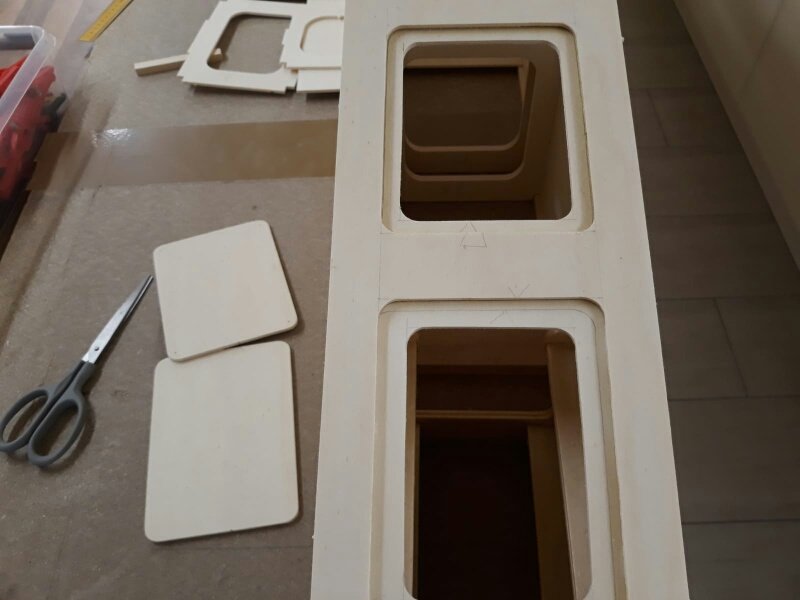

IG-Schlepper 020
IG-Schlepper 019

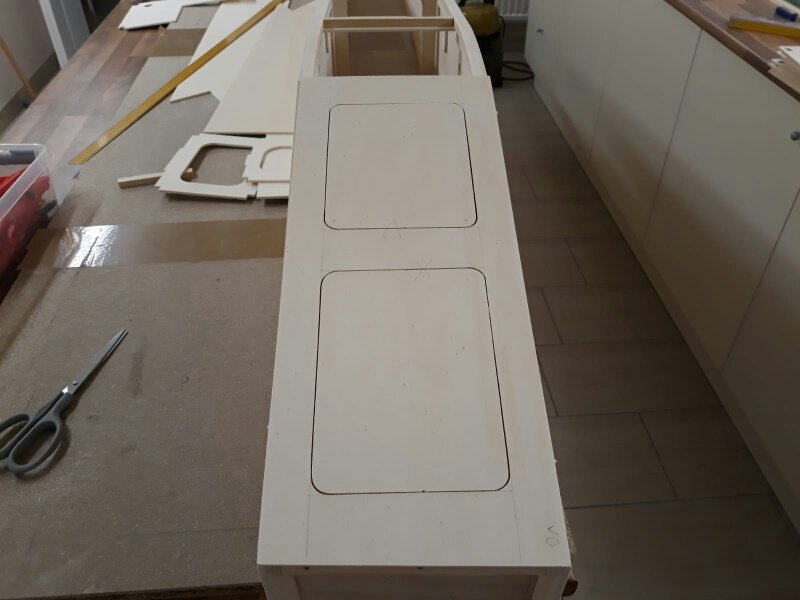

.1. Rumpfoberteil mit 2 Serviceklappen............

...und den entsprechenden Rahmen.....

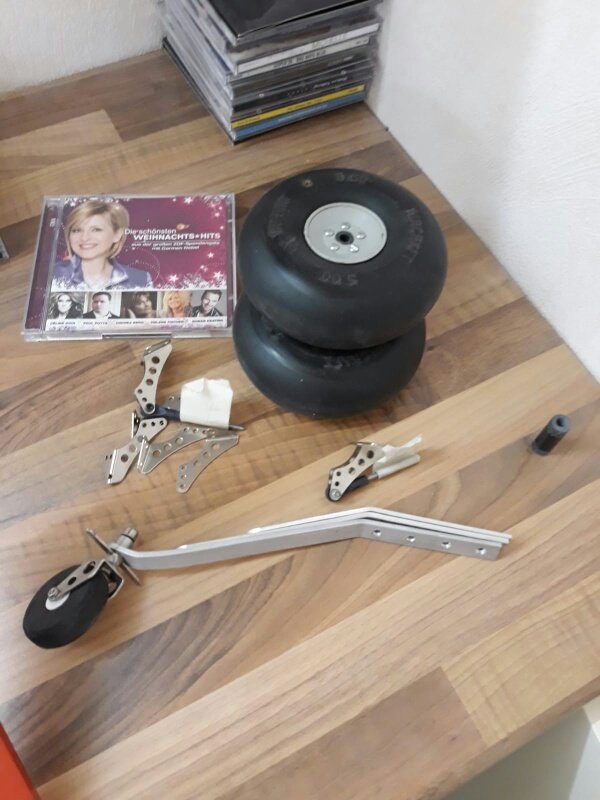

IG-Schlepper 022

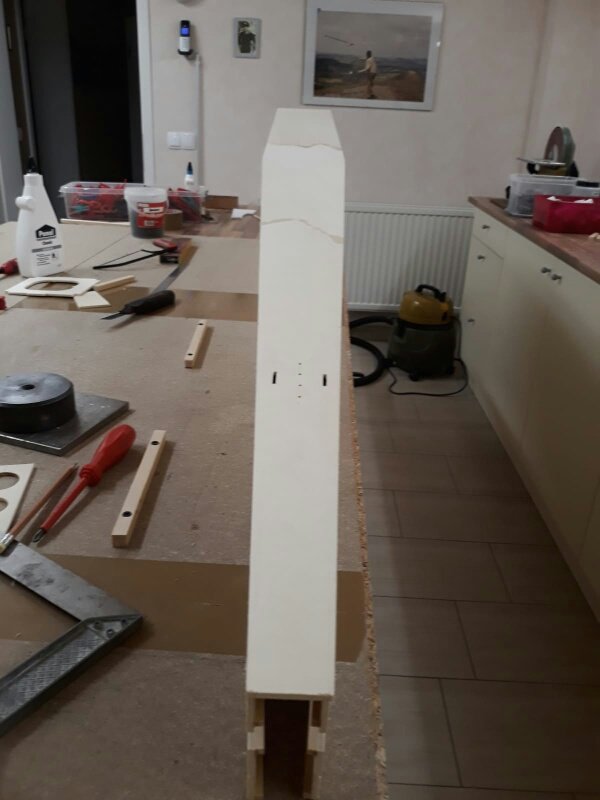

IG-Schlepper 021
IG-Schlepper 023

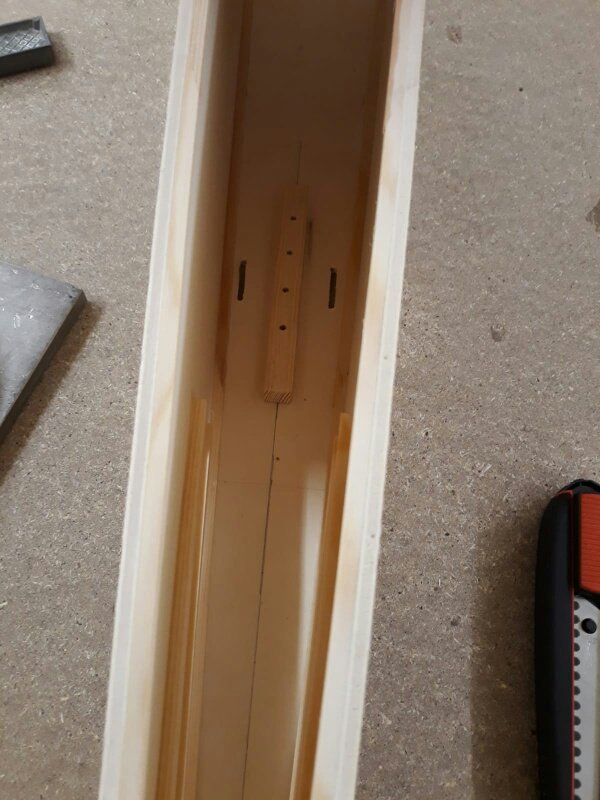

..Rumpfboden geschlossen ( Teil 3 )

...gesponsertes Spornrad sowie Kleinteile geordnet            .......und im Rumpfboden Einbau vorbereitet

IG-Schlepper 024
IG-Schlepper 025

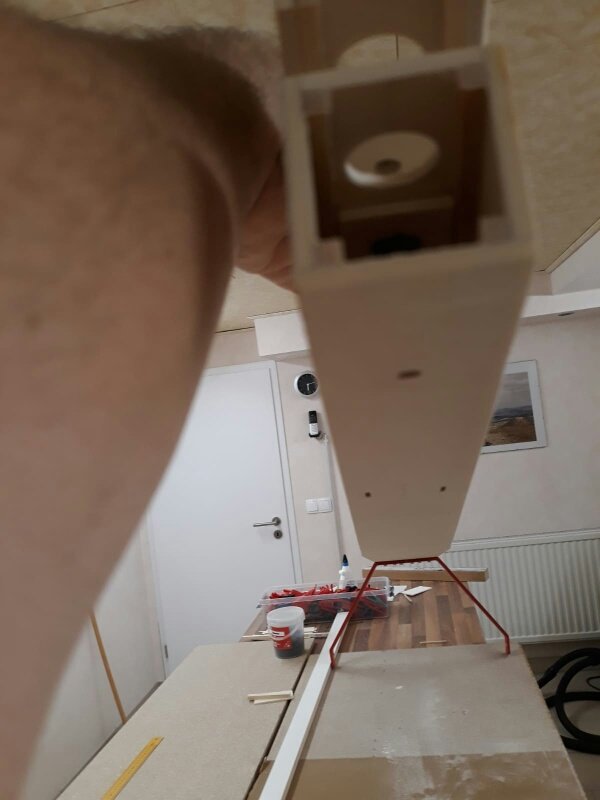

IG-Schlepper 027

..HLw wird später geschraubt ....

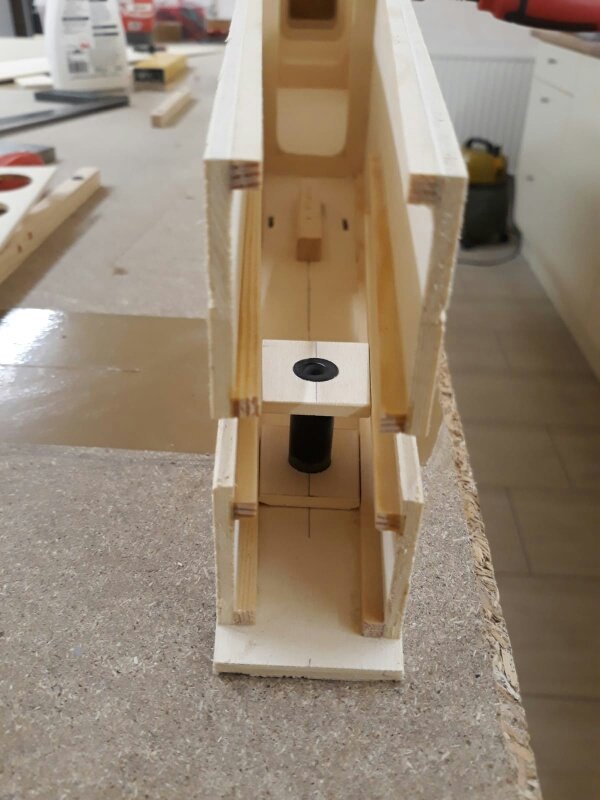

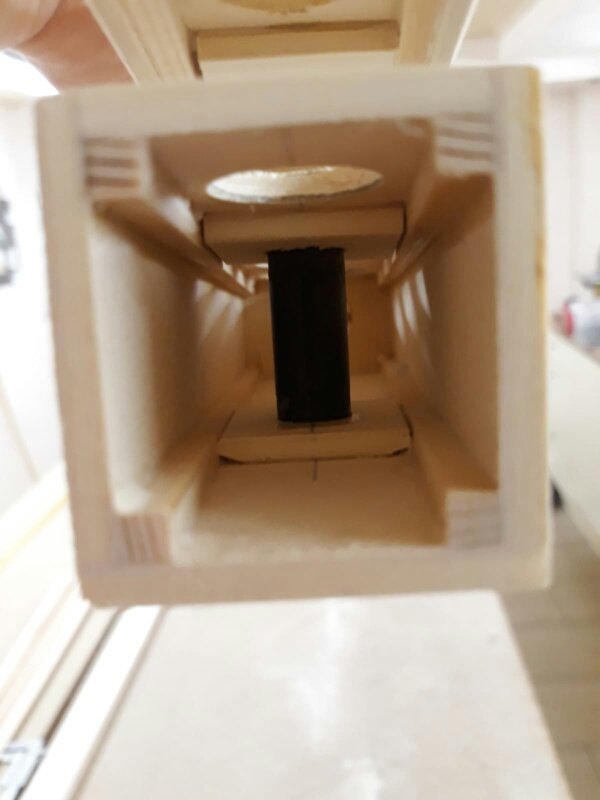

...hier die Führung für die Schraube, die das HLw sichert ...ebenfalls gut zu sehen die Gewichtserleicherungen

IG-Schlepper 026

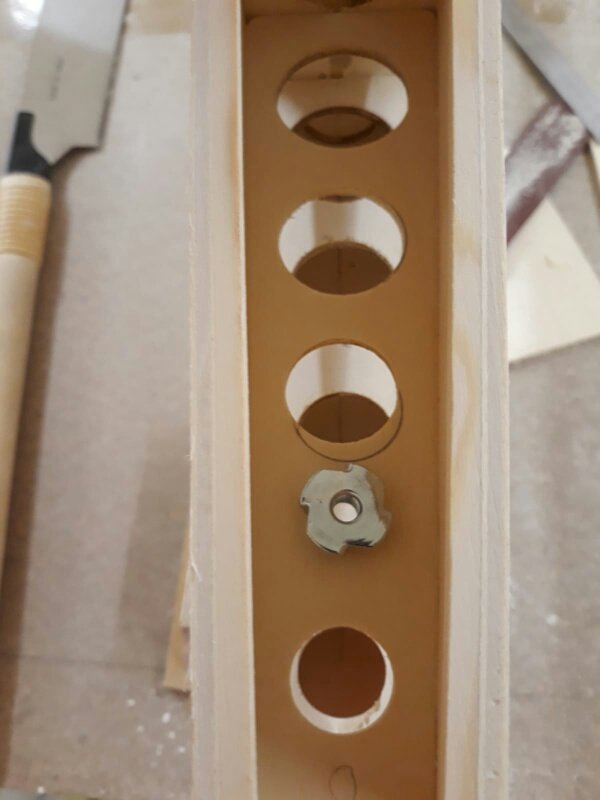

...oberhalb und unterhalb des HLw-Einschubes und die Einschlagmutter ( Blick von oben )

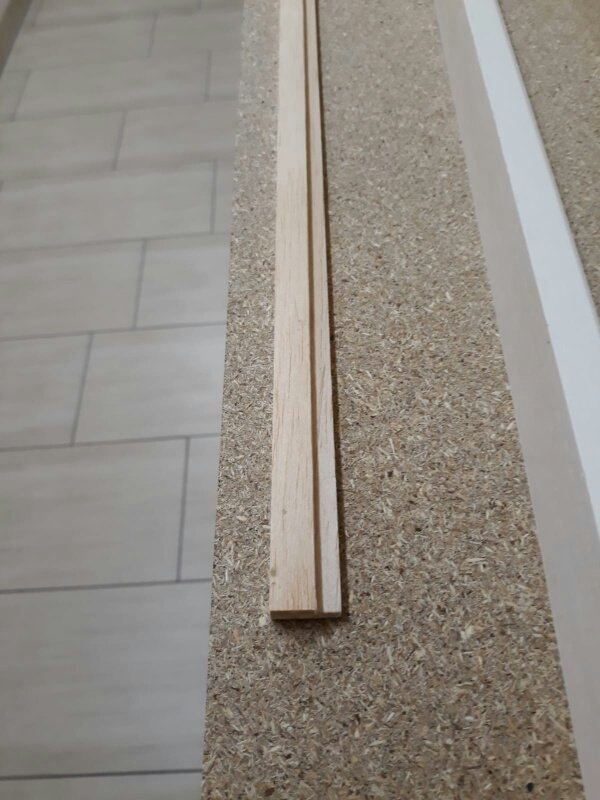

IG-Schlepper 028
IG-Schlepper 028a

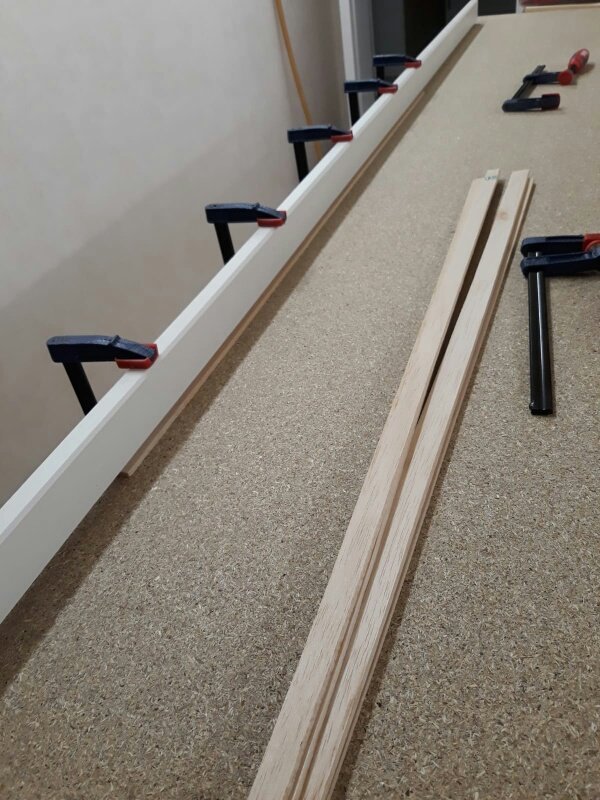

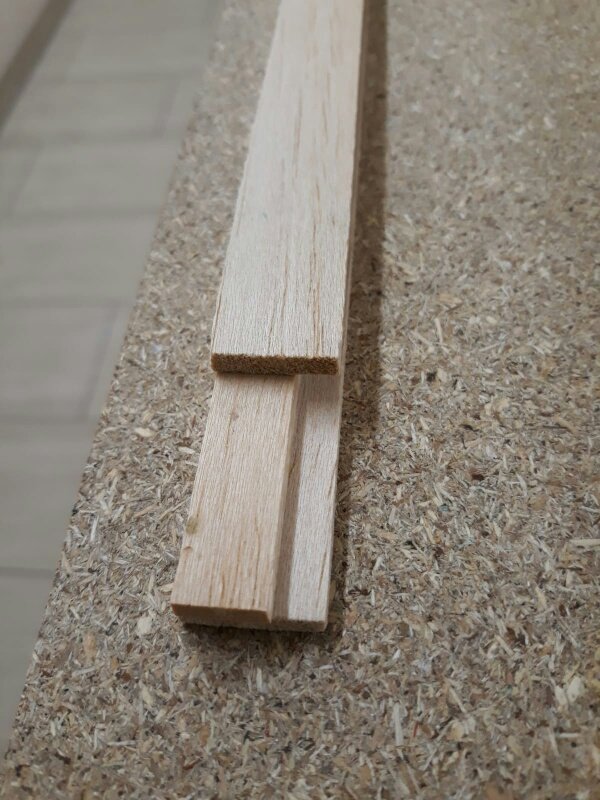

..alle Nasen und Holme für die Leitwerke werden aus 5mm Balsa gefertigt - dann kann man die Rippen verzapfen und die Leitwerke werden leicht und stabil....

26.12.2018

IG-Schlepper 029

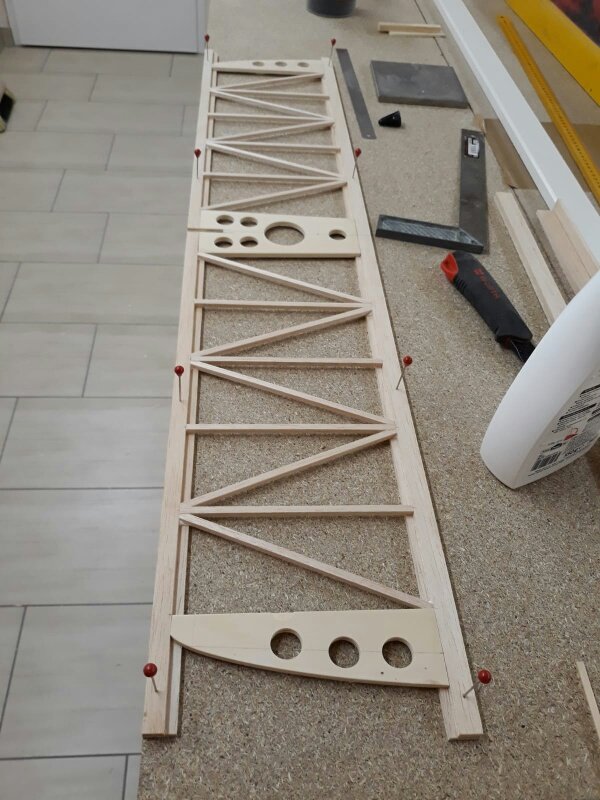

IG-Schlepper 030

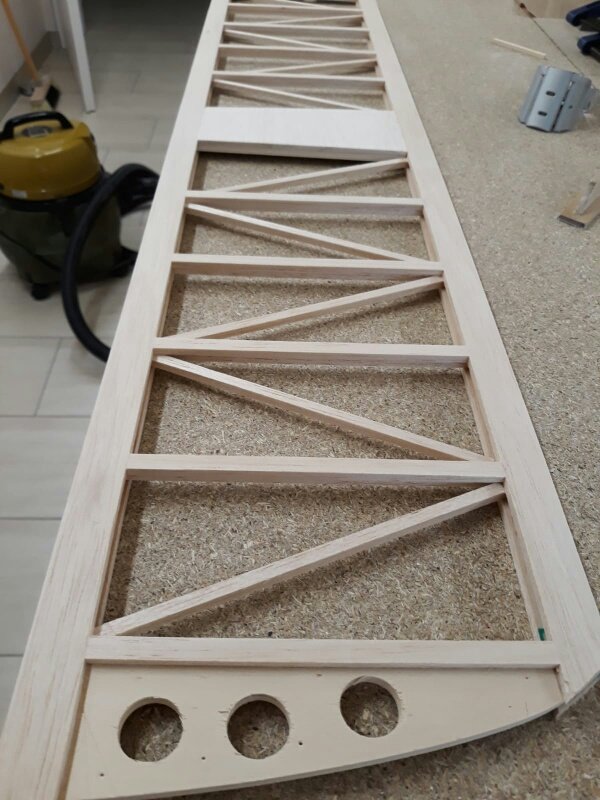

hier nun das Grundgerüst des HLw 940x200mm..

IG-Schlepper 031

...die Rippen mit 10mm breiten Balsastreifen aufgedoppelt....

27.12.2018

IG-Schlepper 033

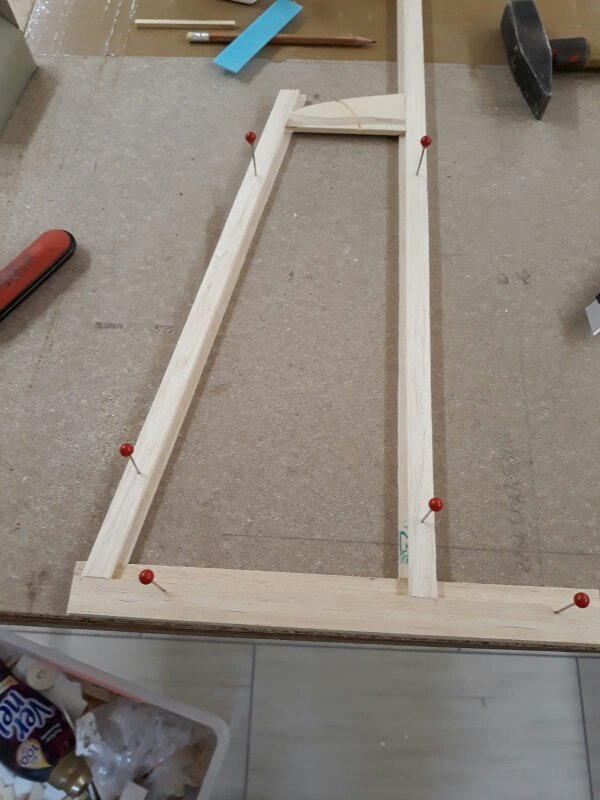

IG-Schlepper 032

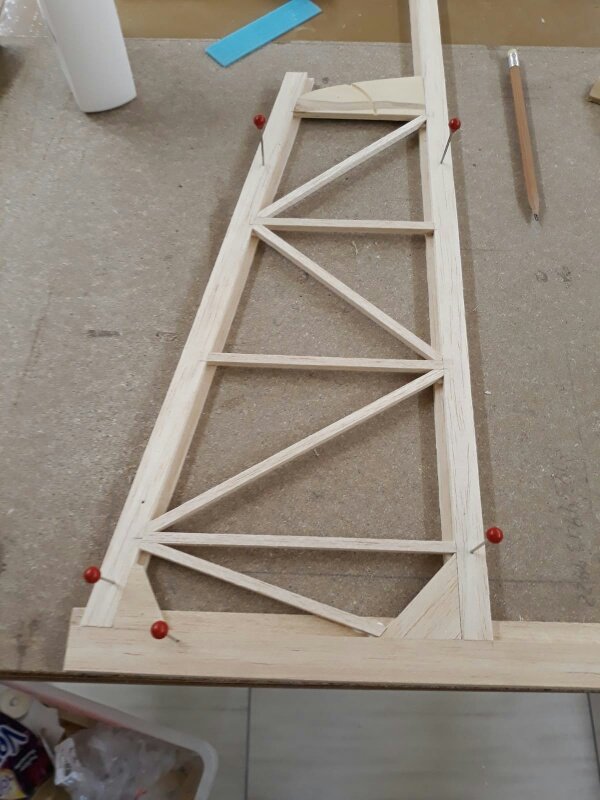

.....die Seitenruder-Dämpfungsfläche entsteht in gleicher Bauweise wie das Höhenleitwerk...

IG-Schlepper 037

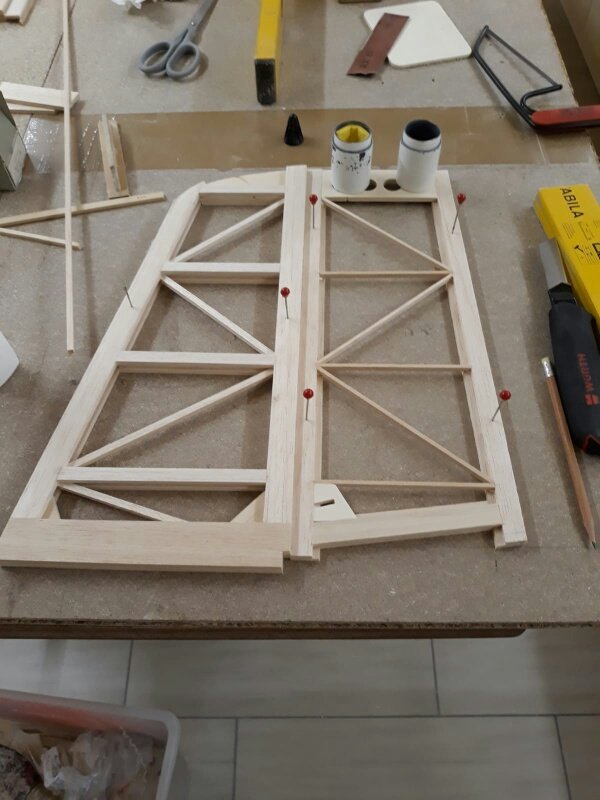

... hier mit Seitenruder...

IG-Schlepper 038

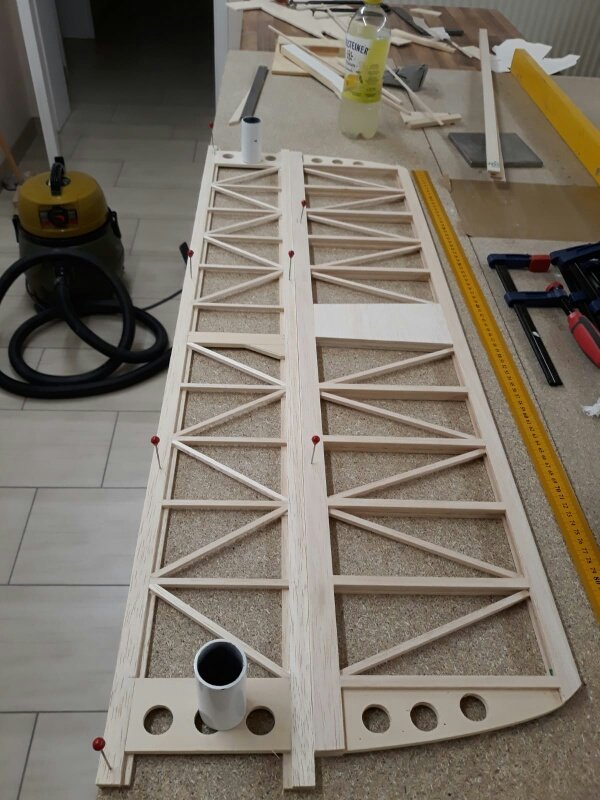

..HLw und Höhenruder zus. 980 x 340mm  und hat bespannfertig ca. 299 gr !!!......

28.12.2018

IG-Schlepper 034

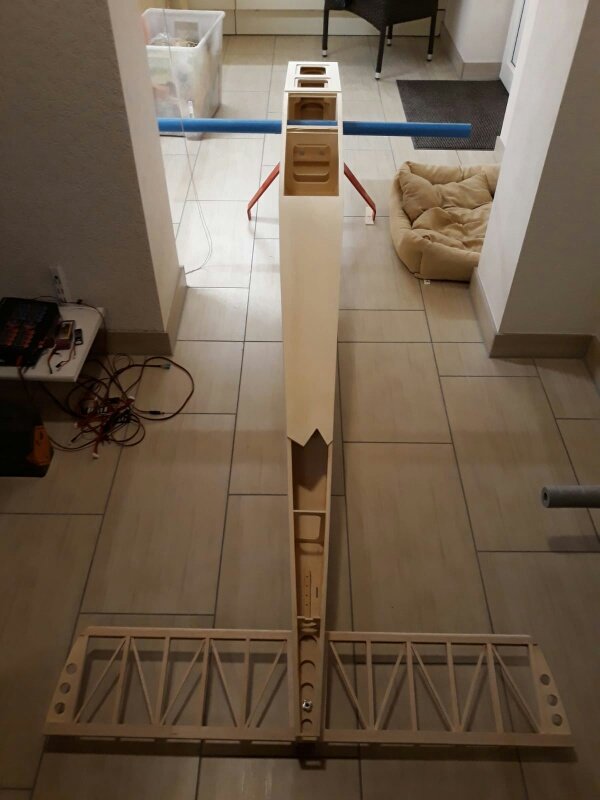

IG-Schlepper 035

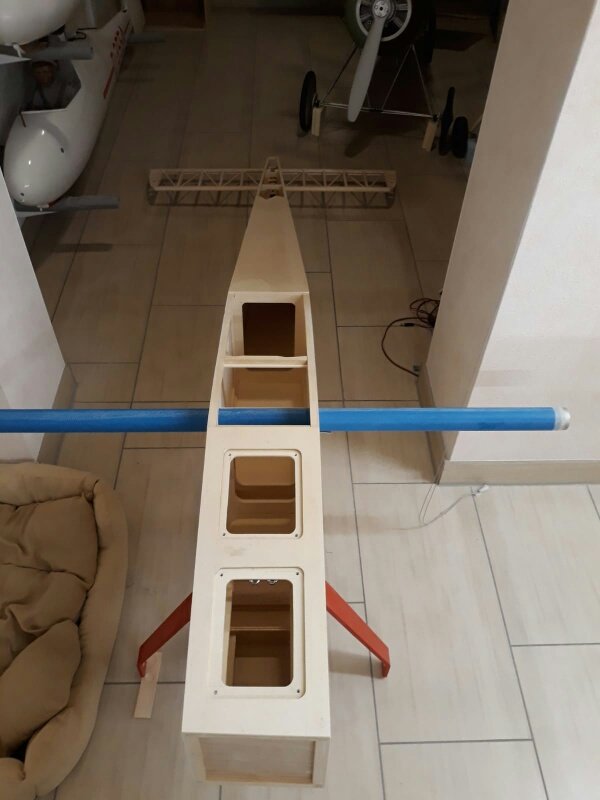

...kurz mal in den Rumpf eingeschoben   -   Steckungsrohr 43mm + Steckung 40mm passen auch

31.12.2018

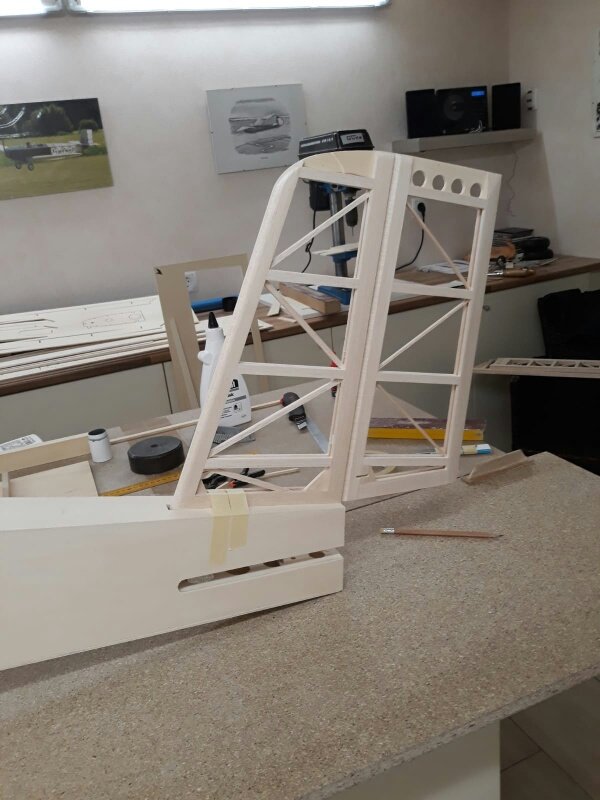

IG-Schlepper 039
IG-Schlepper 040

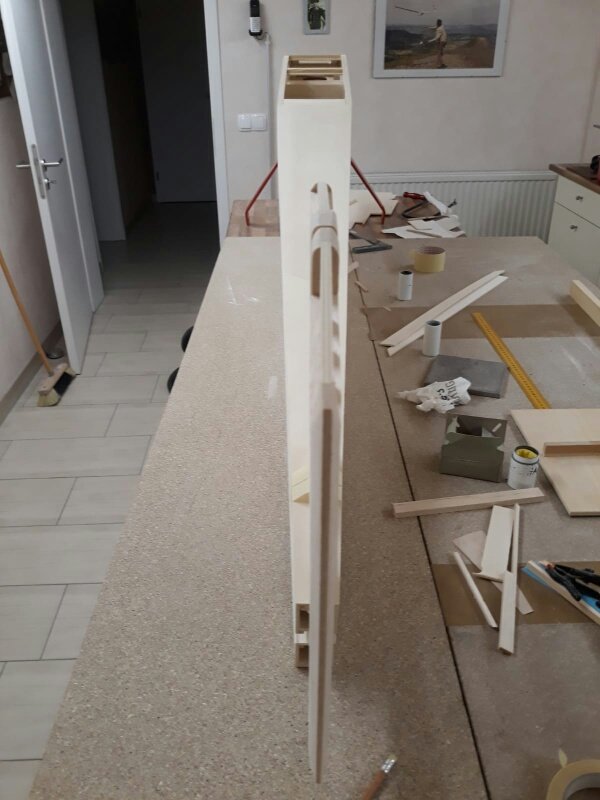

..Seitenruder ist anscharniert.....

IG-Schlepper 043

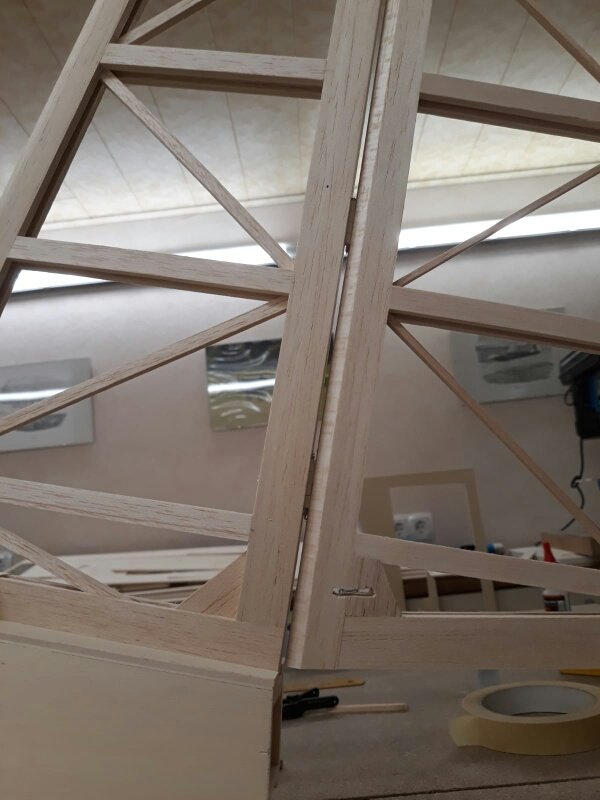

IG-Schlepper 042
IG-Schlepper 041

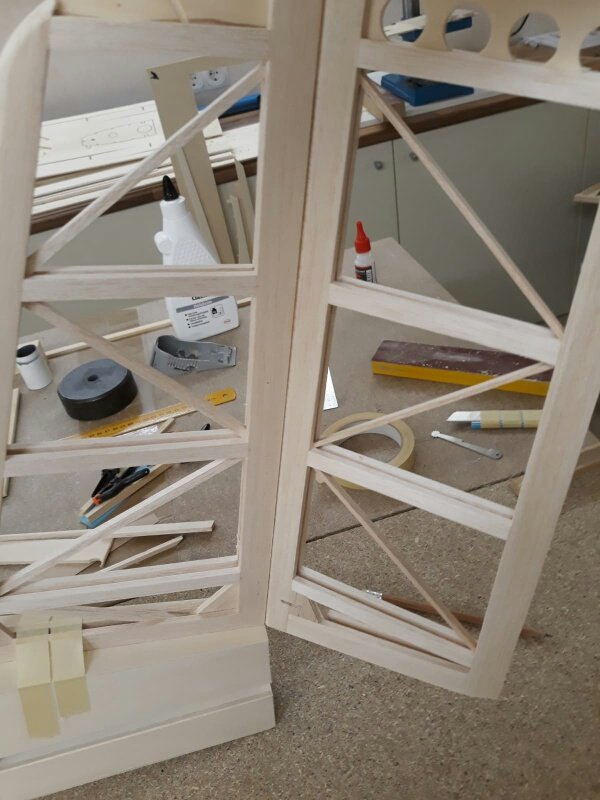

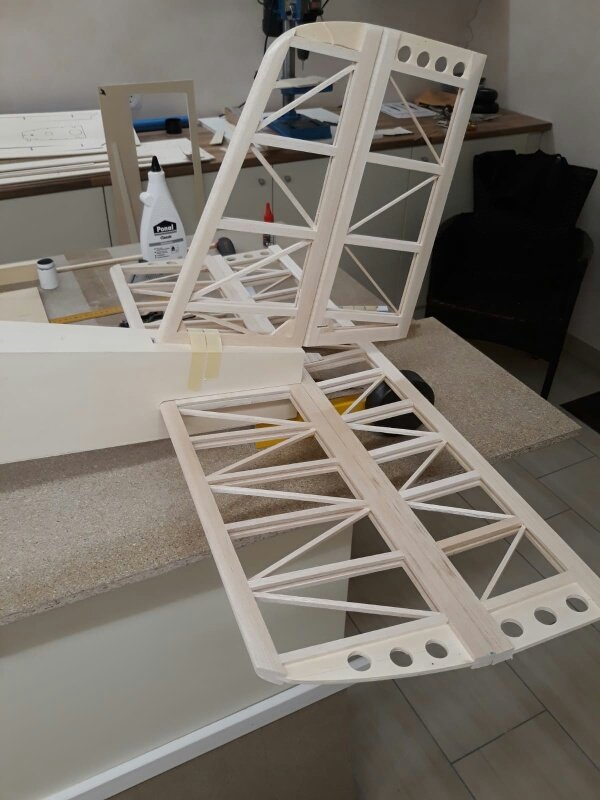

..und hat ausreichendenVollausschlag...

IG-Schlepper 043a

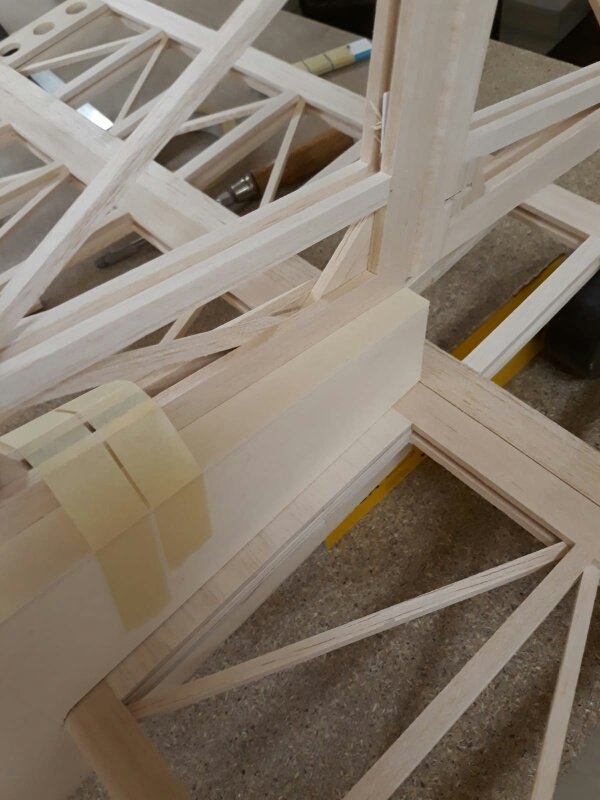

...HR ca. 7 cm Vollausschlag nach oben + unten.....

......das SLw wird in einem Kasten verleimt ( unter dem Rumpfdeckel - hier nicht zu sehen ) ...

IG-Schlepper 045
IG-Schlepper 044

..Höhenruderblatt wird noch hinten spitz geschliffen..

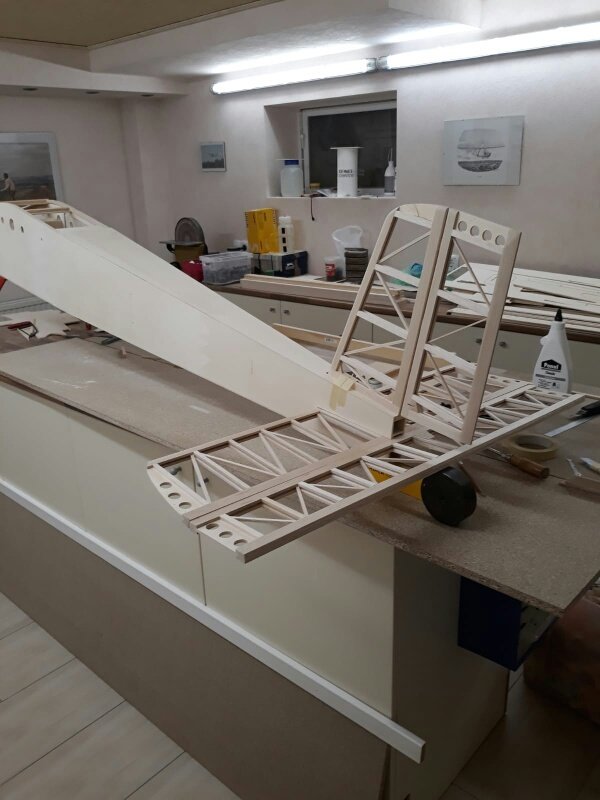

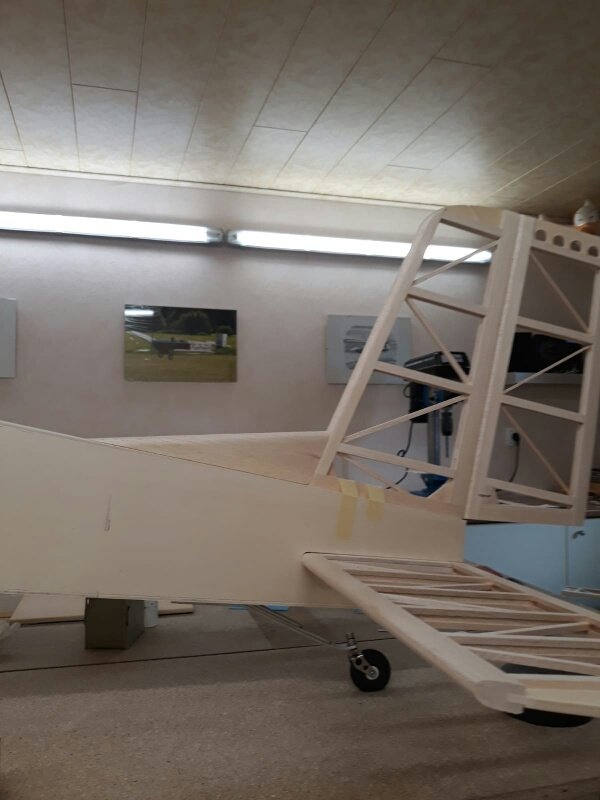

..mit SLw-Finne und Spornfahrwerk sieht das schon besser aus...

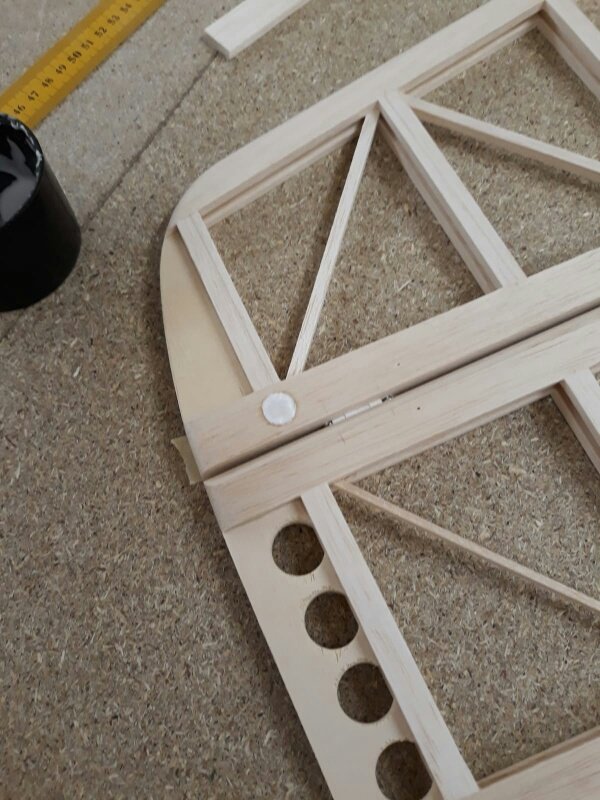

IG-Schlepper 046

..Hartholzdübel sind gesetzt für die Verspannung des LWs mit Spannseilen zum Schutz vor dem Schleppseil..

IG-Schlepper 050

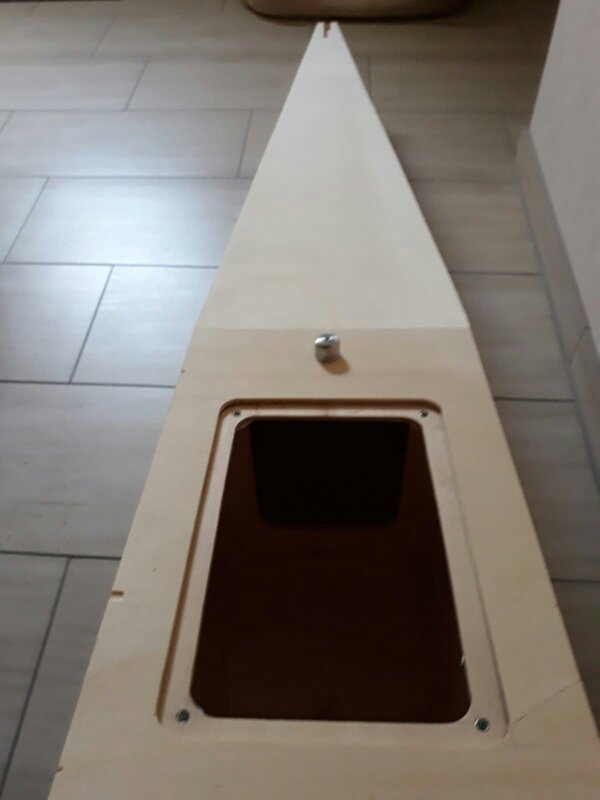

Rumpfabdeckung im Flächenbereich mit Schlepp-Kupplung, auch hier mit eingelassenem Deckel

2.01.2019

IG-Schlepper 075

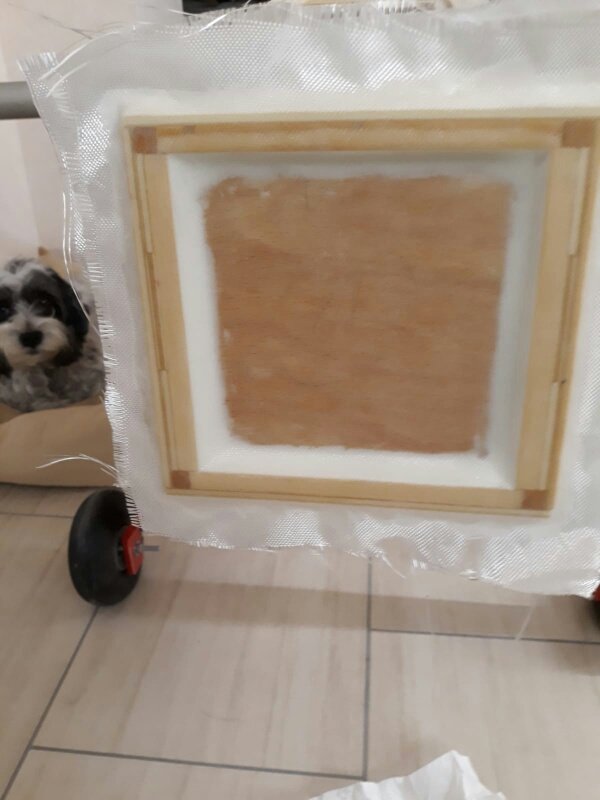

..Motorspant mit 3 Lagen 160gr Matte beschichtet....



IG-Schlepper 082

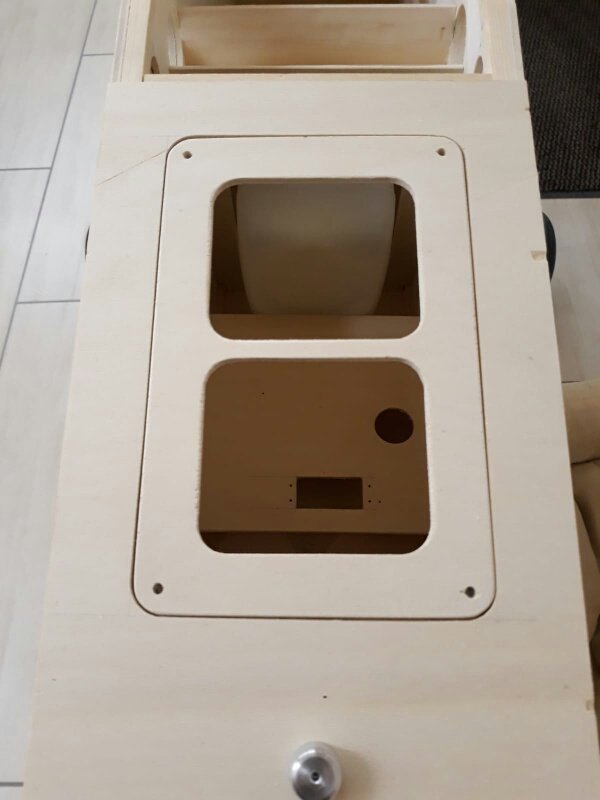

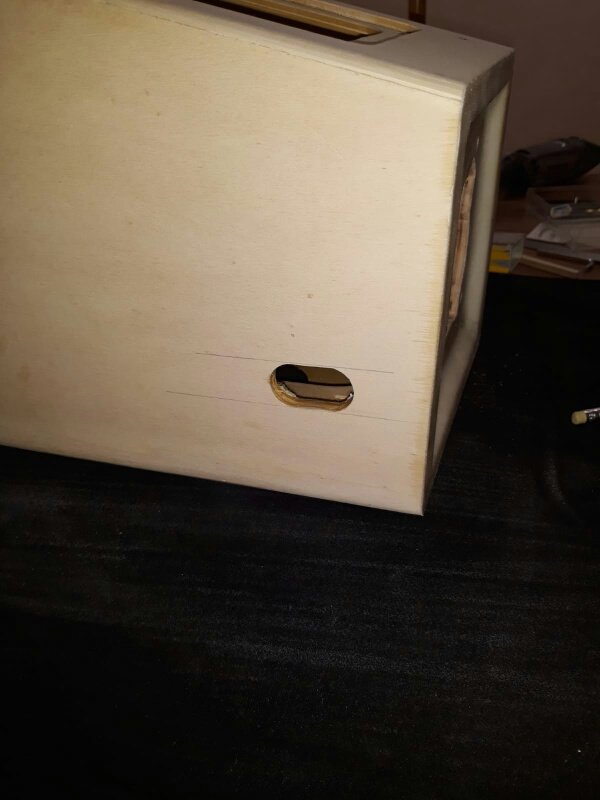

im hinteren Deckel habe ich 2 Öffnungen gemacht, die mit Klarsichtscheiben verschlossen werden um den Tankinhalt von außen überprüfen zu können

16.01.2019

IG-Schlepper 112 IG-Schlepper 114 IG-Schlepper 113

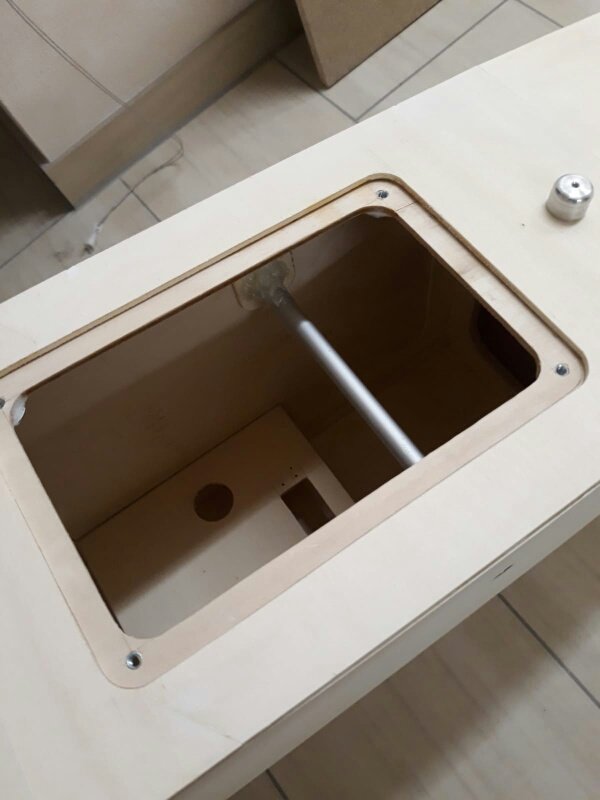

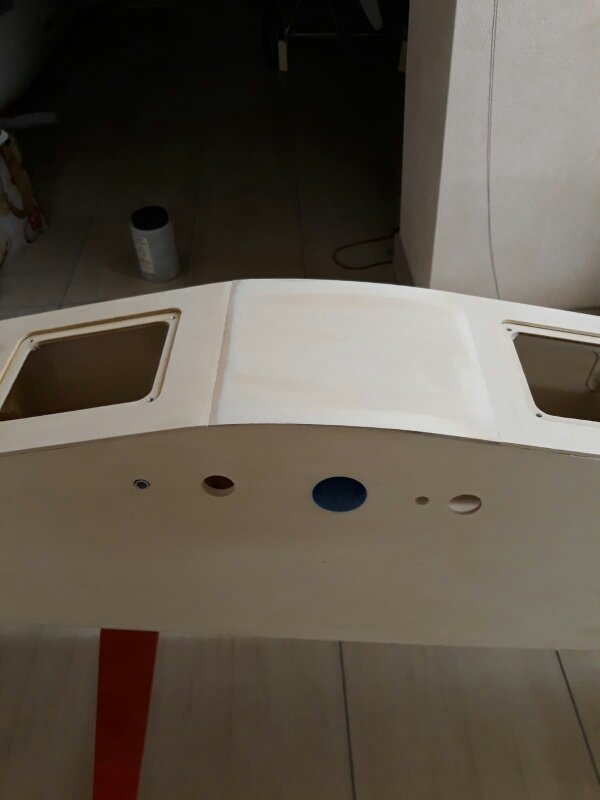

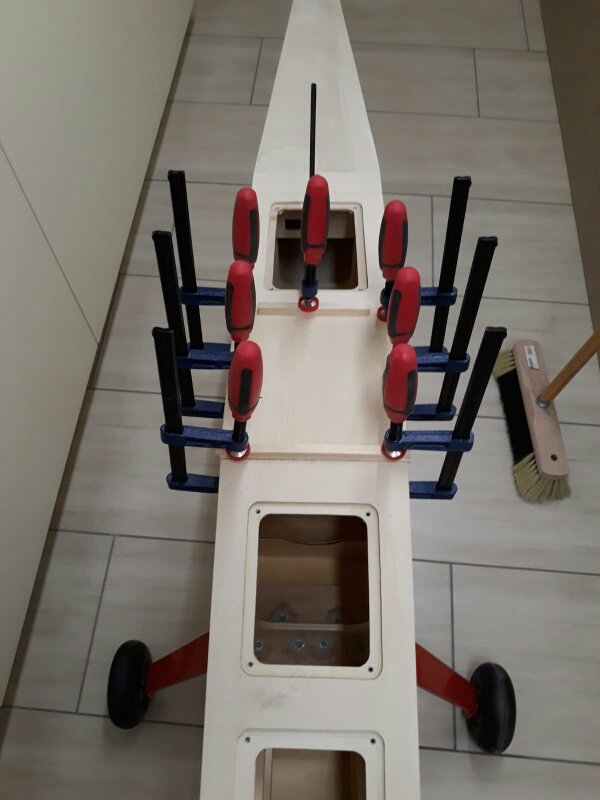

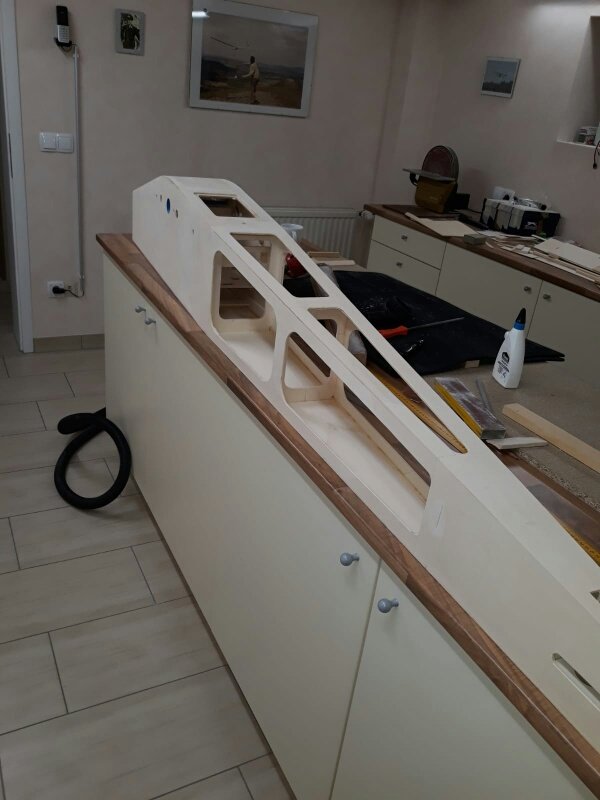

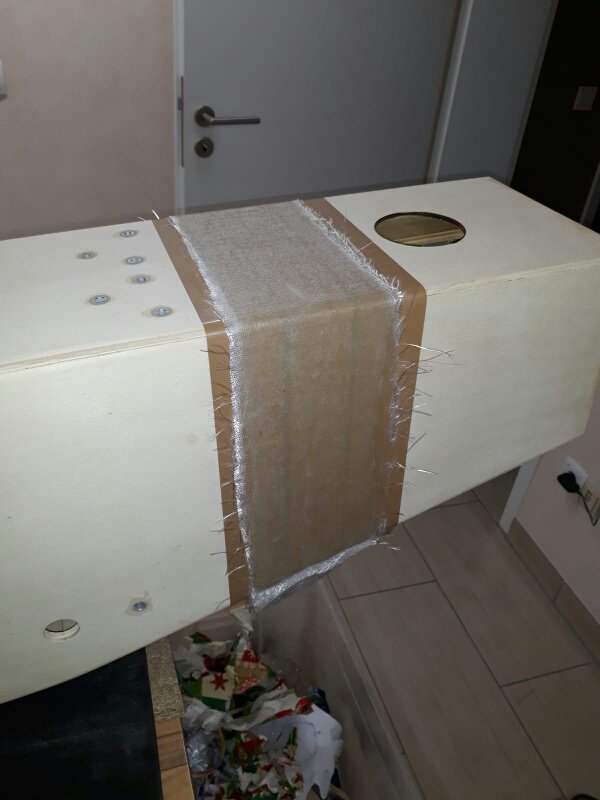

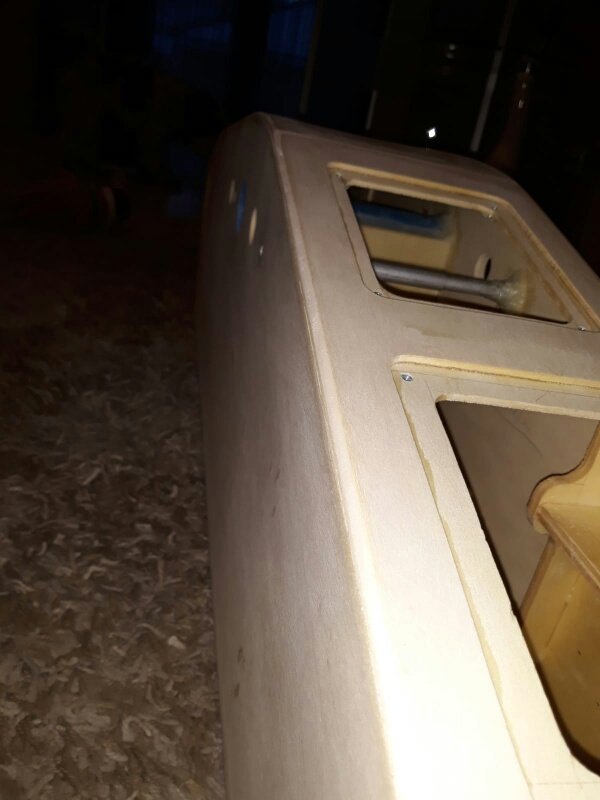

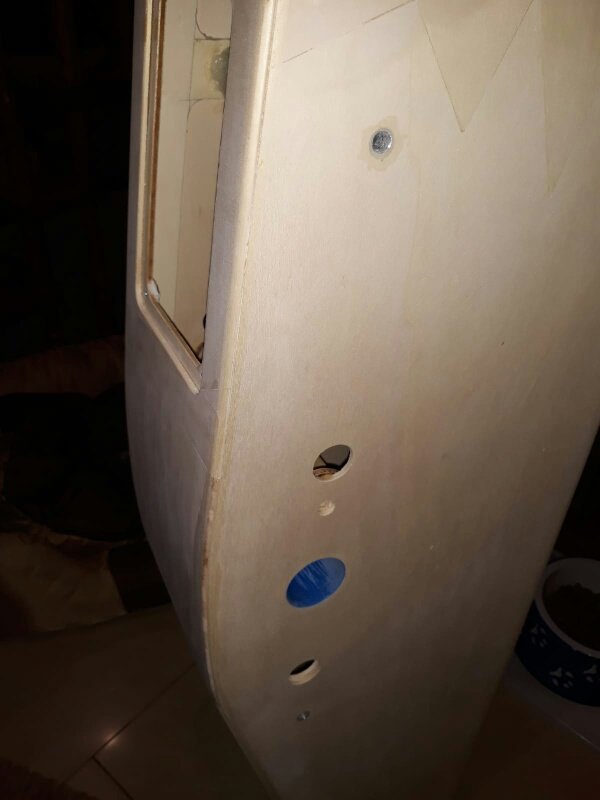

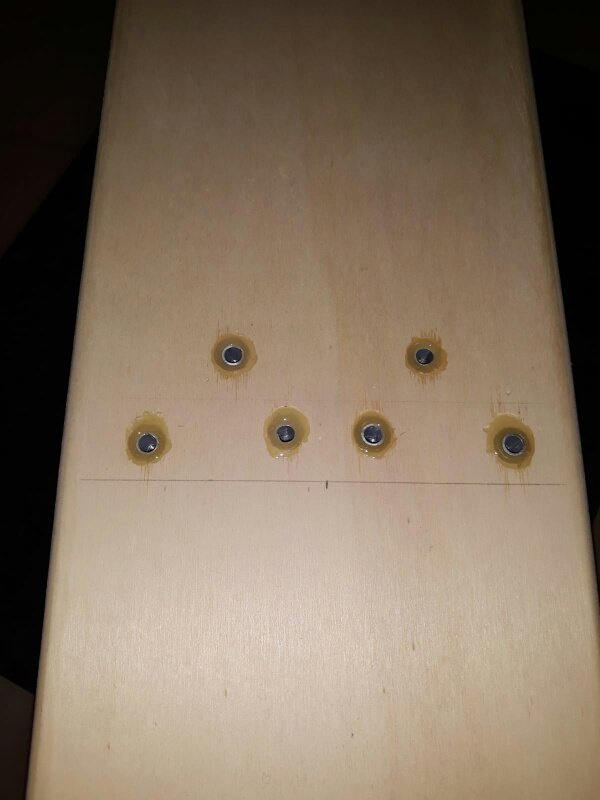

..nun ist auch der Rumpf im Mittelteil geschlossen...

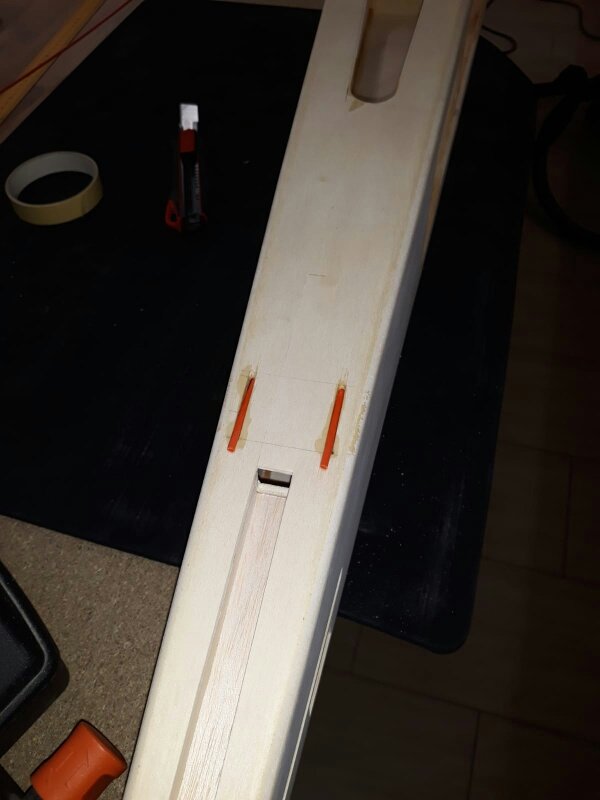

.. und die Röhrchen für die Verdrehstifte eingeharzt

    Teil 2 > Einbauten, Motor, RC etc.    Klick hier

    Teil 3 > Tragflächenbau                     Klick hier

    Teil 4 > Rohbau + Finish                   Klick hier

 zurück zur Einleitung

        Fortsetzung folgt
