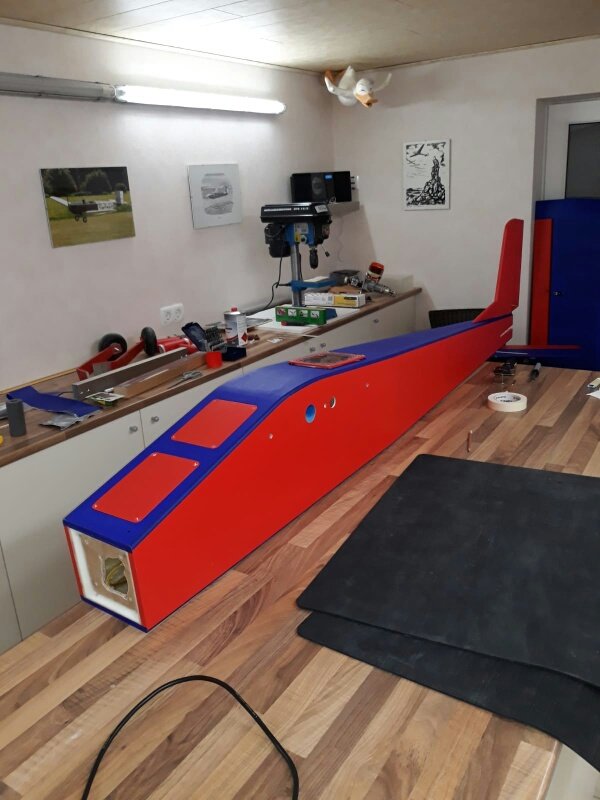

    Einbauten Motor, RC etc.

            Gemeinschaftsprojekt IG-Schlepper

von Achim Kleinegees und Christian Scholz

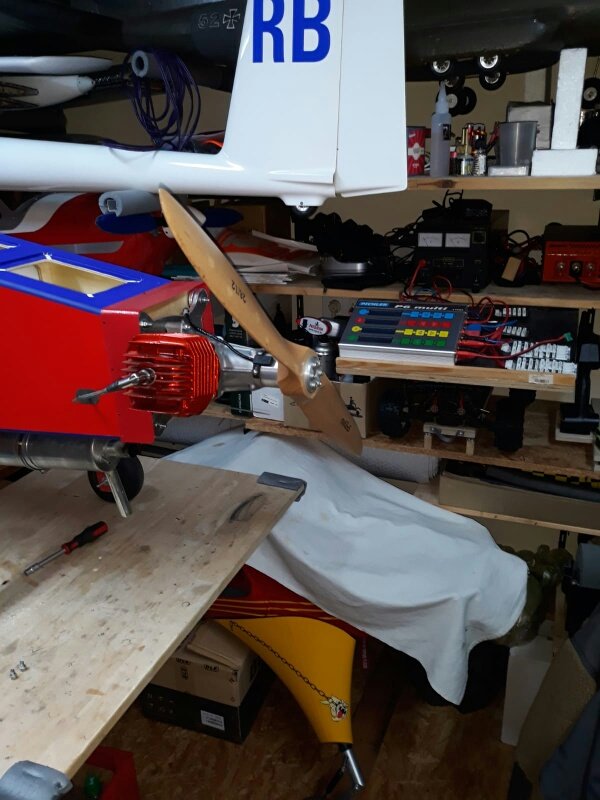

Als Motor wird ein 1-Zylinder 3W 80 verwendet, der für viele Modelle, die am Platz sind, ausreichend Zug entwickelt

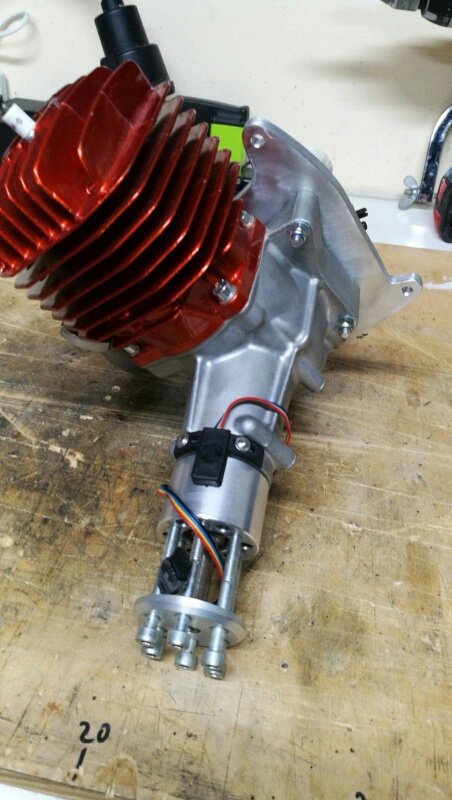

IG-Schlepper 049
IG-Schlepper 048
IG-Schlepper 069

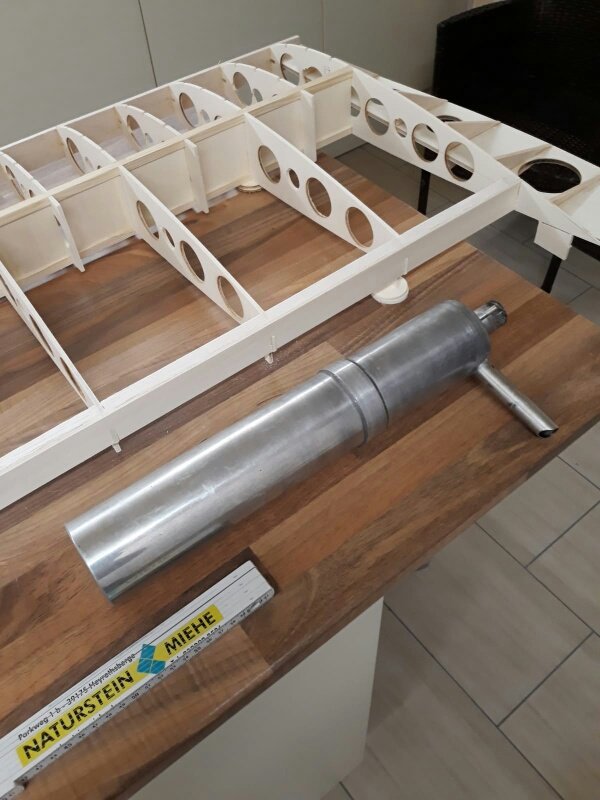

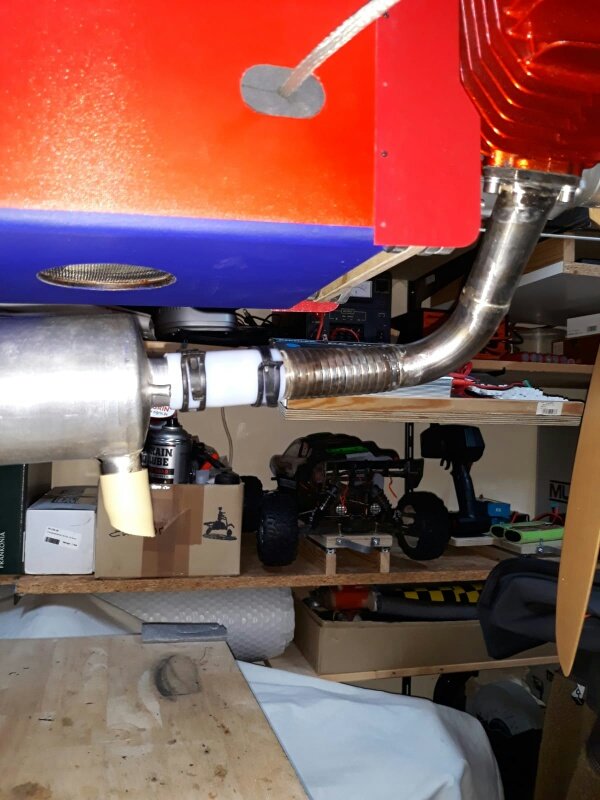

..das ist der Dämpfer, der zum Einsatz kommen soll, ebenfalls von 3W - er ist 375mm lang, hat einen 70mm Durchmesser und einen 28mm Anschluß

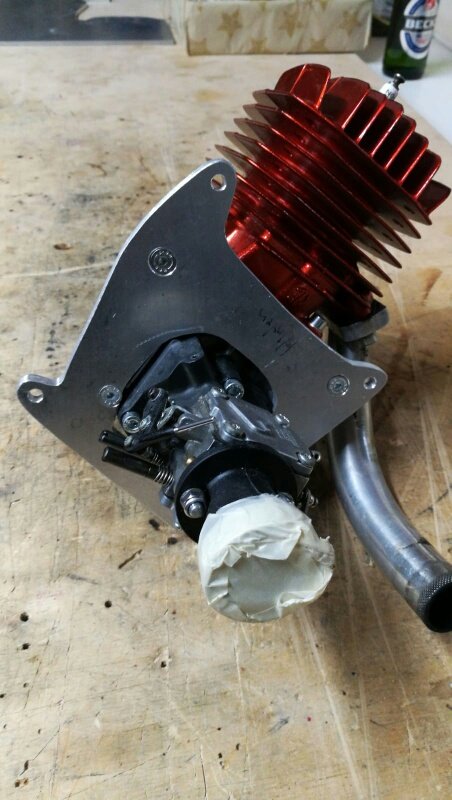

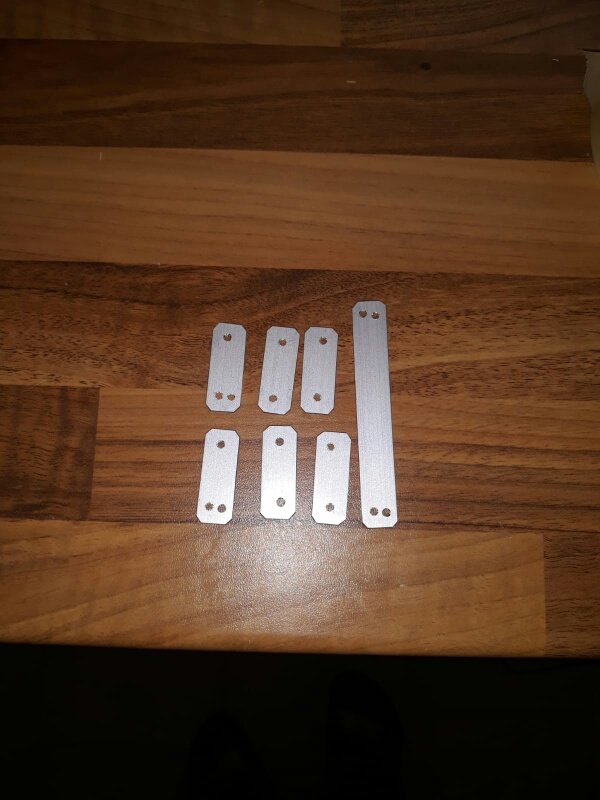

Motoraufnahme für den 3W80 ist fertig und kann mit der Richterhalterung am Brandspant verbaut werden ( danke Ralf + Thomas Wü. )

IG-Schlepper 073

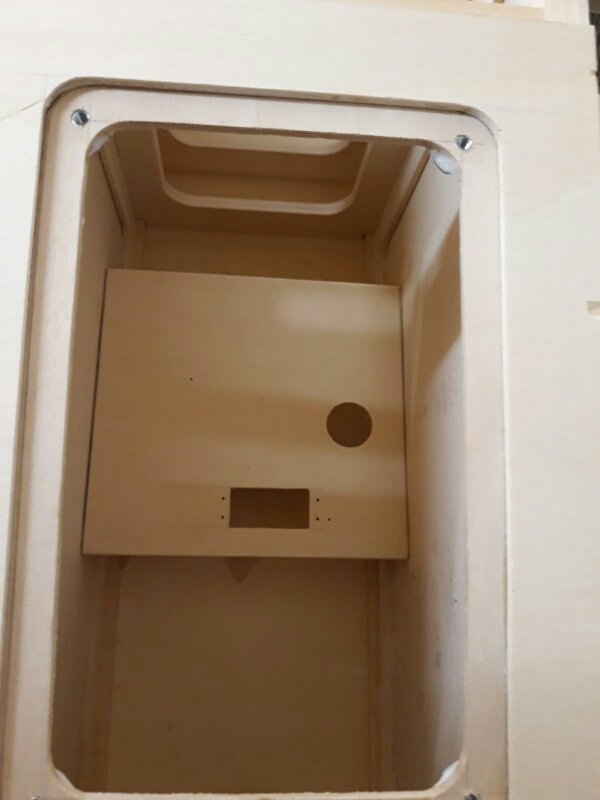

..Servobrett für SR-Servo  und gleichzeit ist es die Auflage für den Empfänger......

IG-Schlepper 077

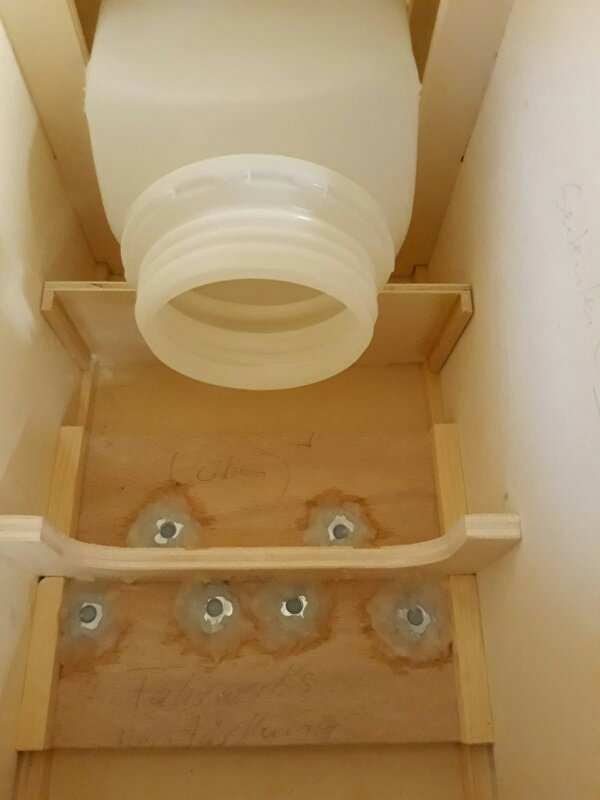

....vordere Tankauflage eingesetzt....

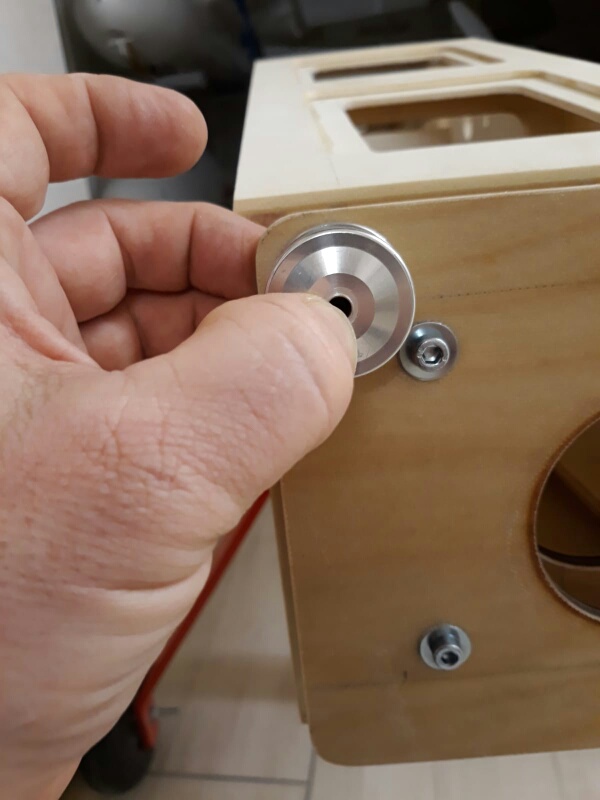

IMG-20190111-WA0005_resized

...eingesetzt werden kann.



IG-Schlepper 074 IG-Schlepper 074a

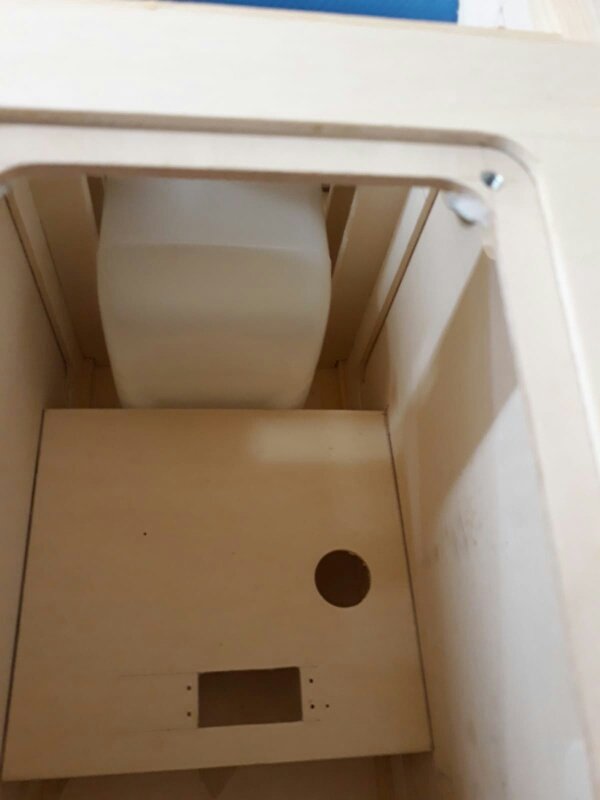

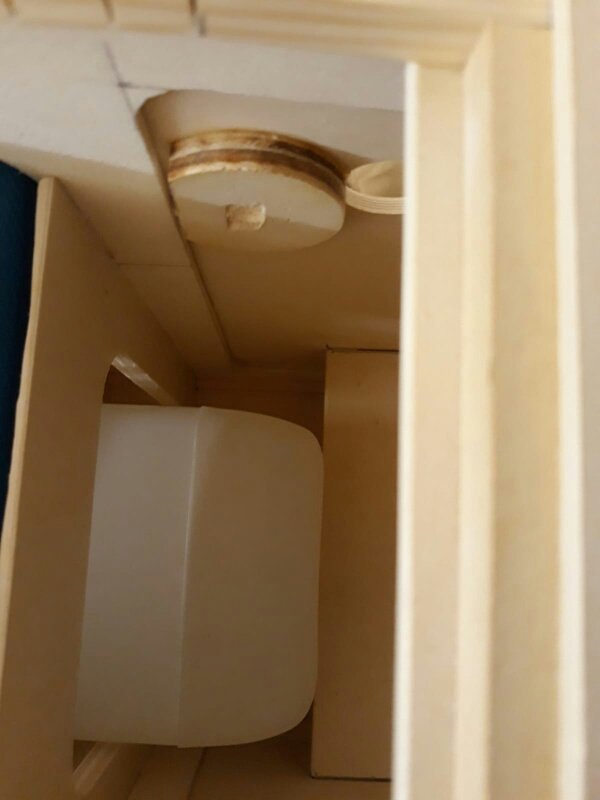

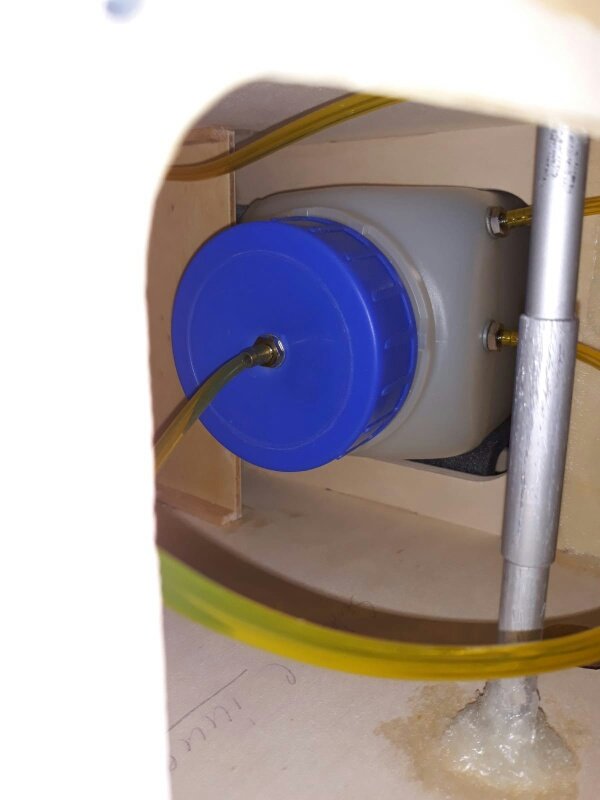

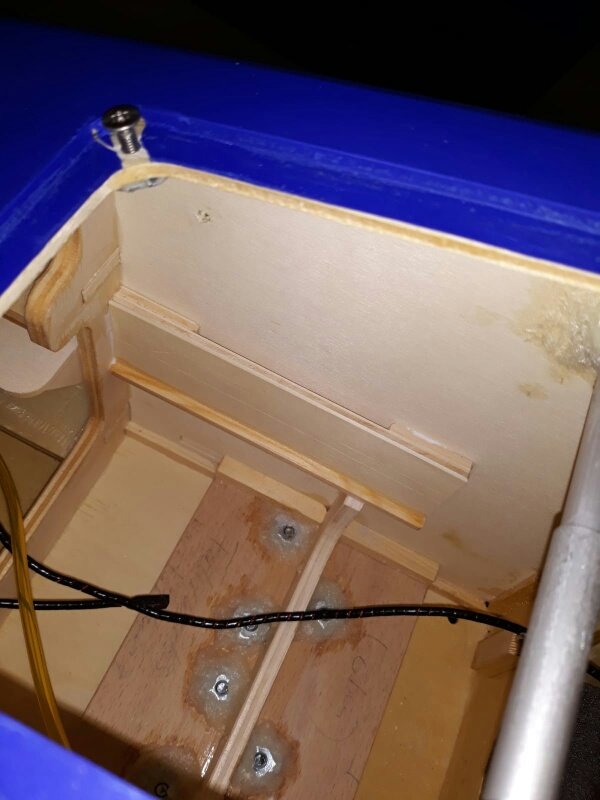

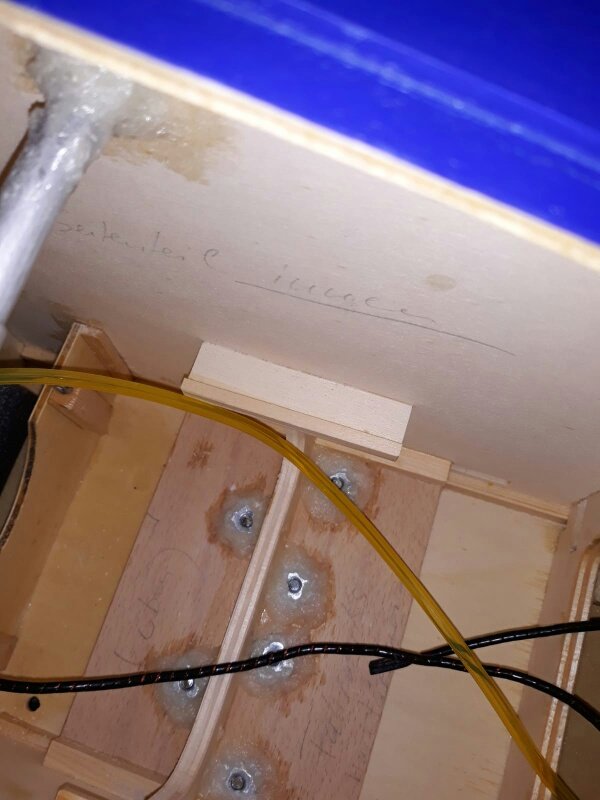

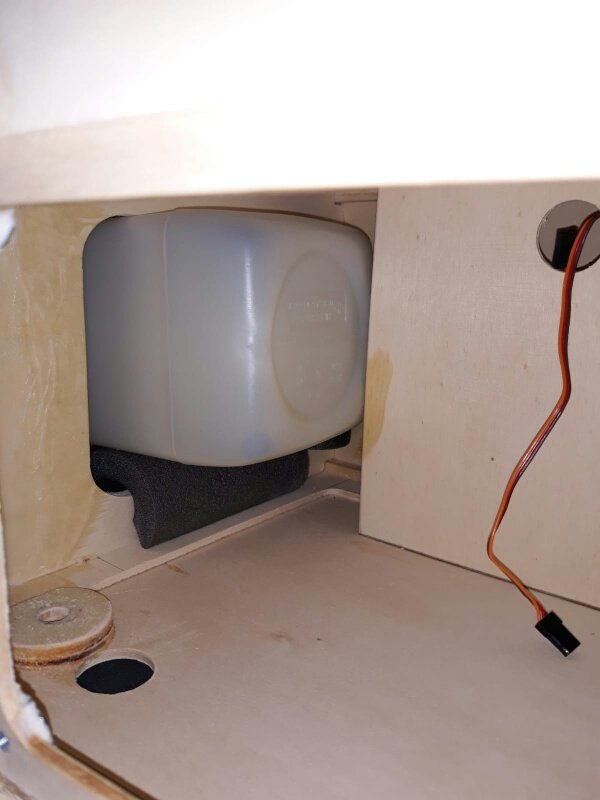

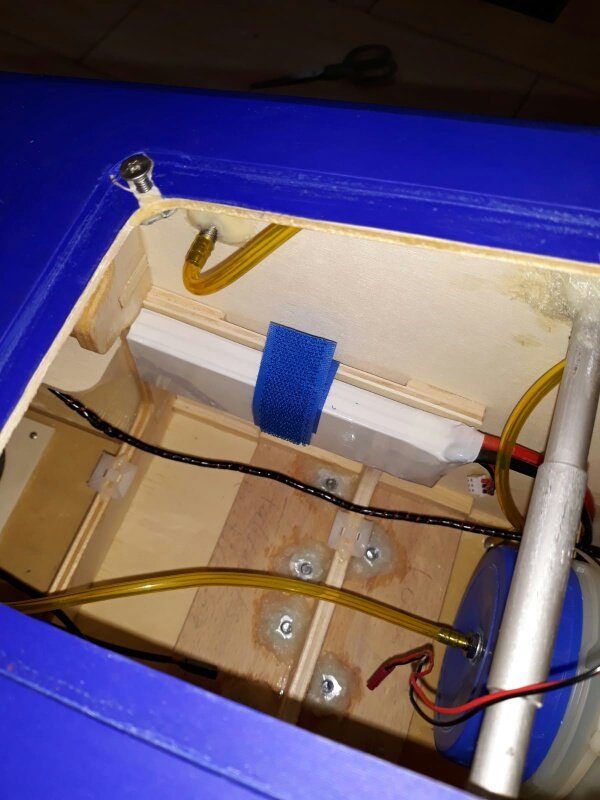

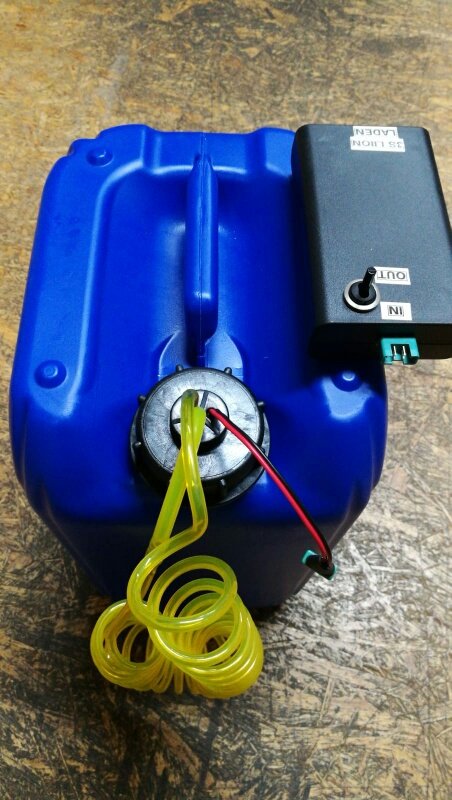

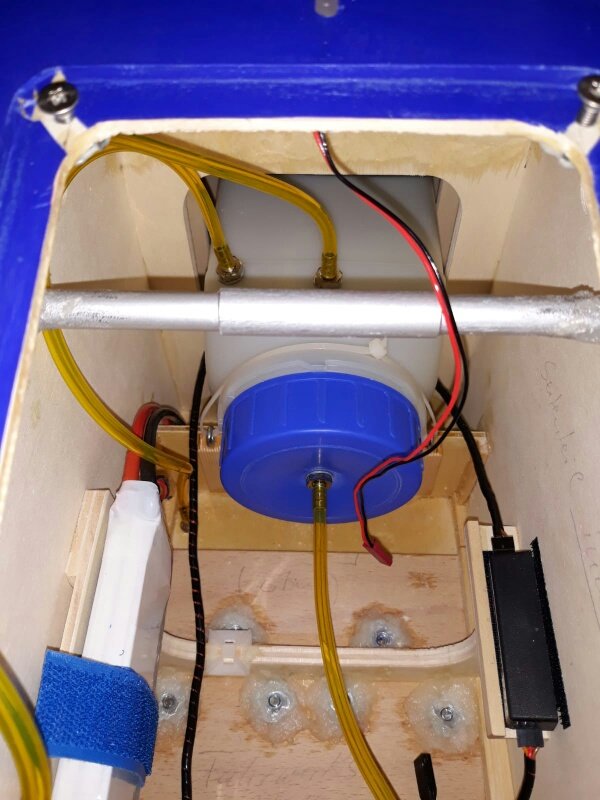

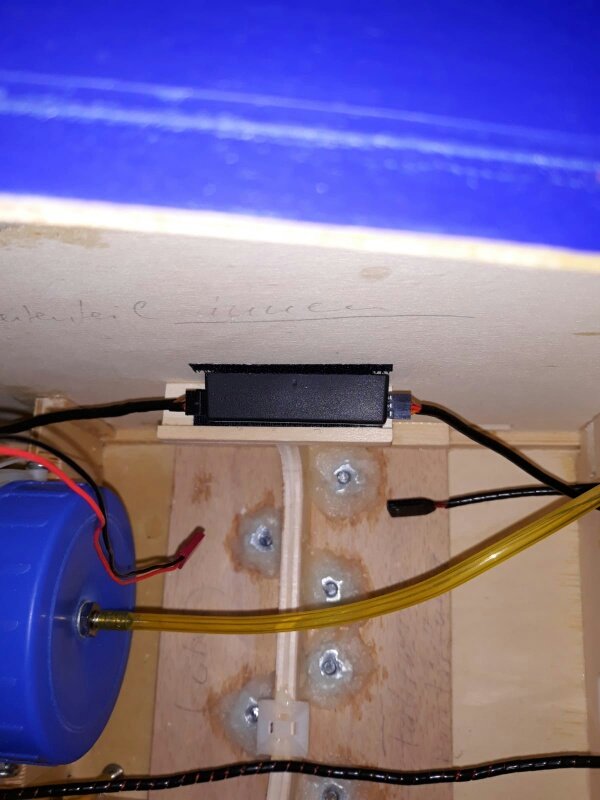

..dieses ist so eingeleimt, das es gleich den Tank nach hinten sichert ( Inhalt 1,5l ) - für die Sicherung des Tanks wird oben quer eine Leiste eingeschraubt und der Tank wird mit Schaumstoff geschützt.......

IG-Schlepper 071

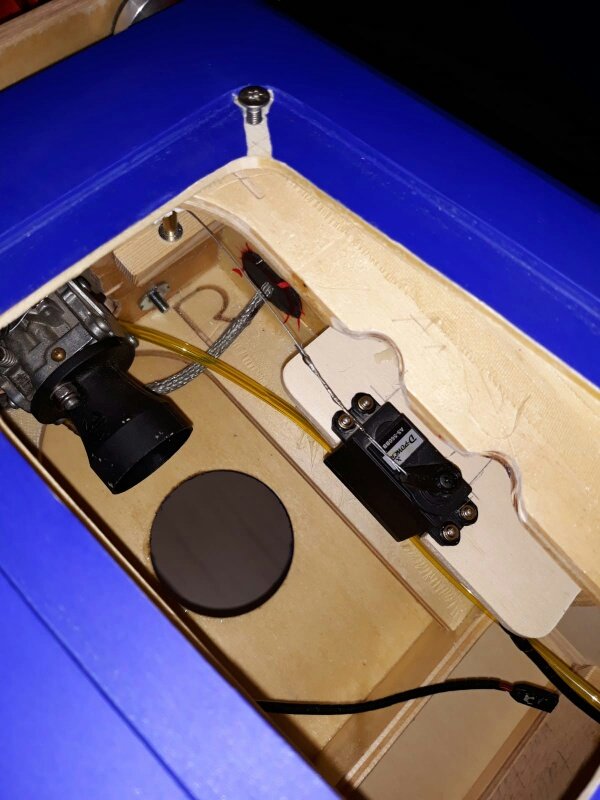

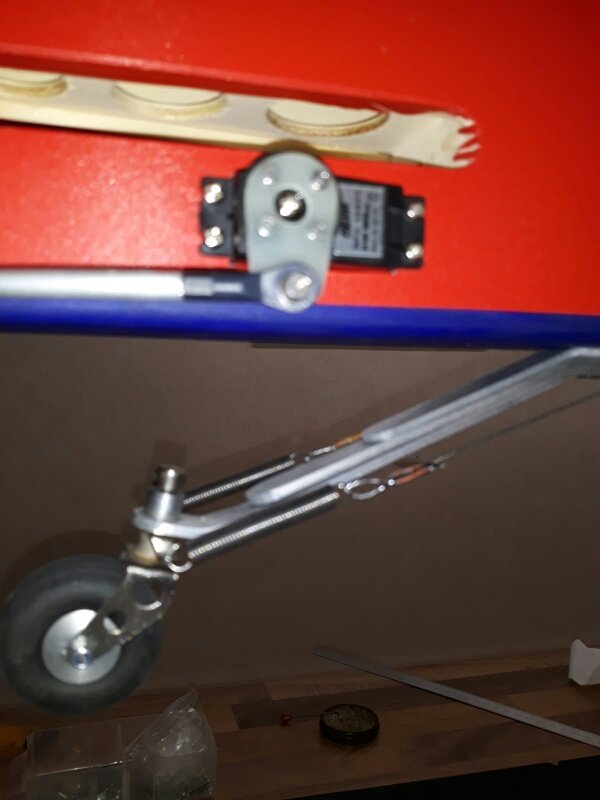

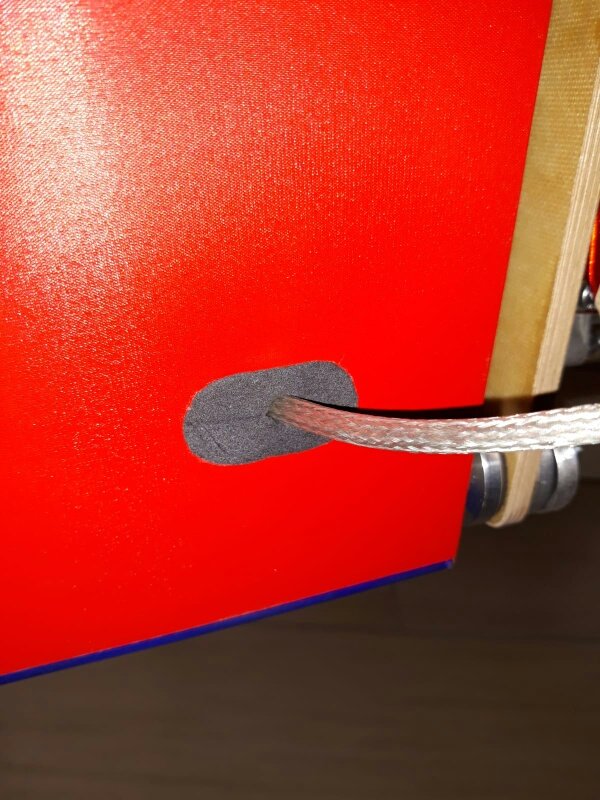

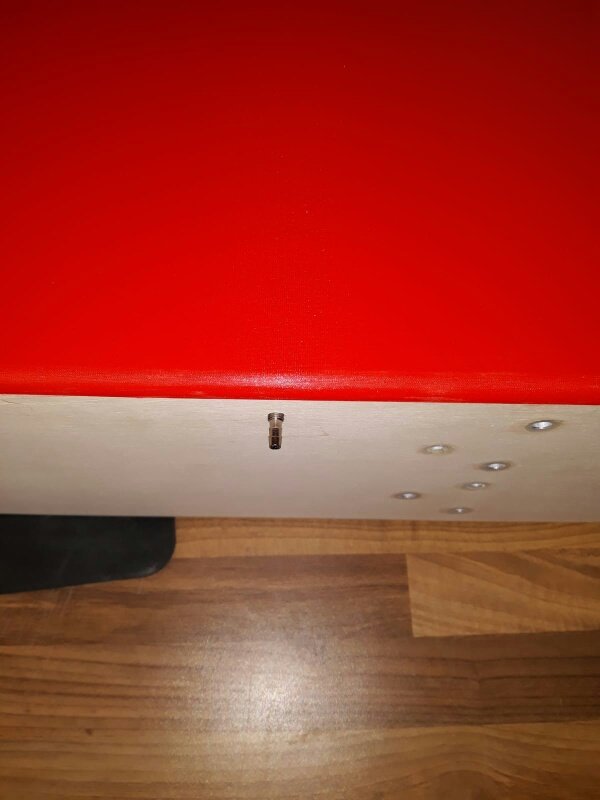

...und Servo für Schleppkupplung eingebaut....

IG-Schlepper 110
IG-Schlepper 102

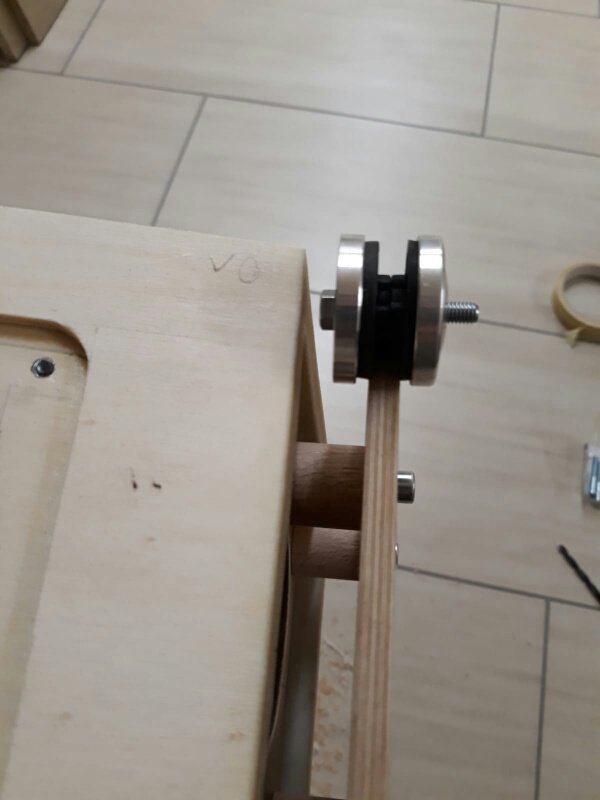

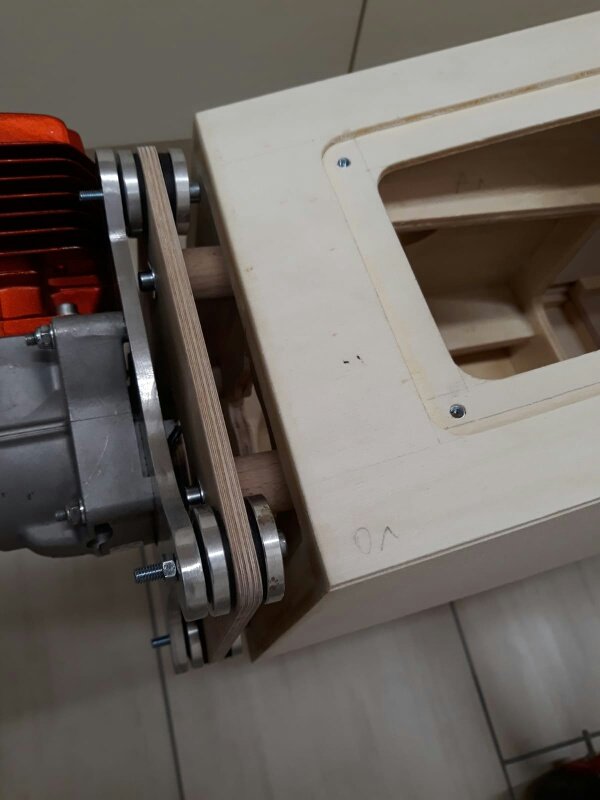

..2. Trägerplatte vorgesetzt, damit die Richterhalterung

IG-Schlepper 111

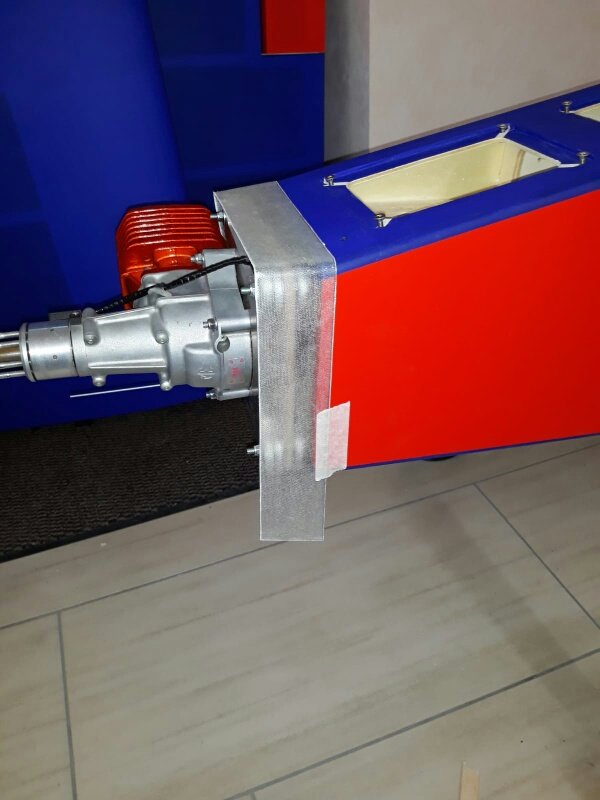

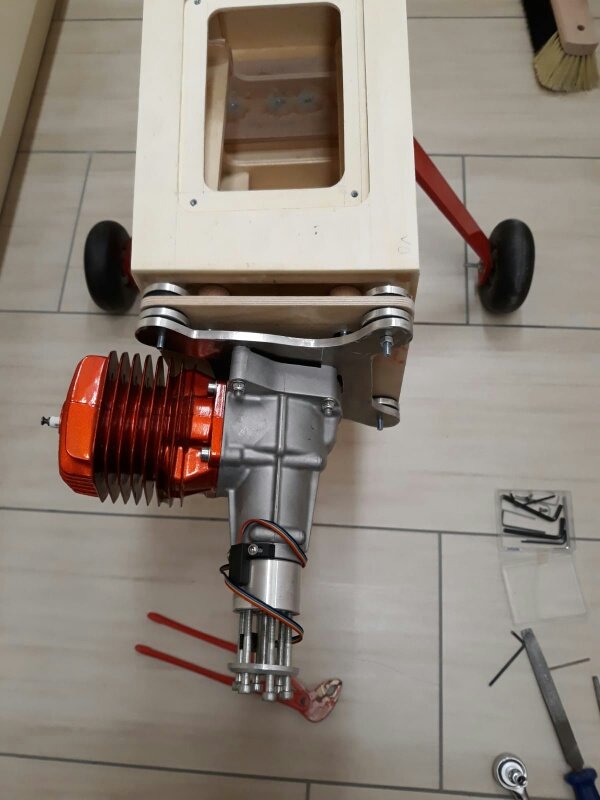

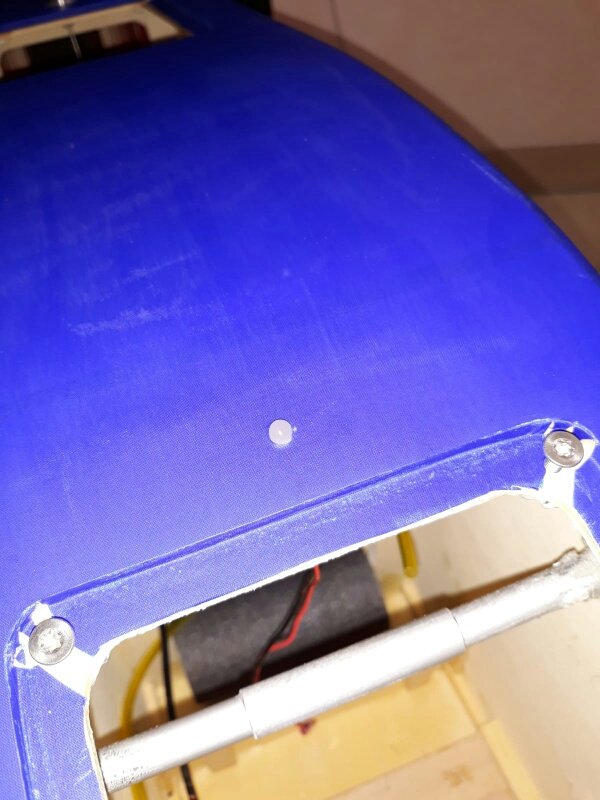

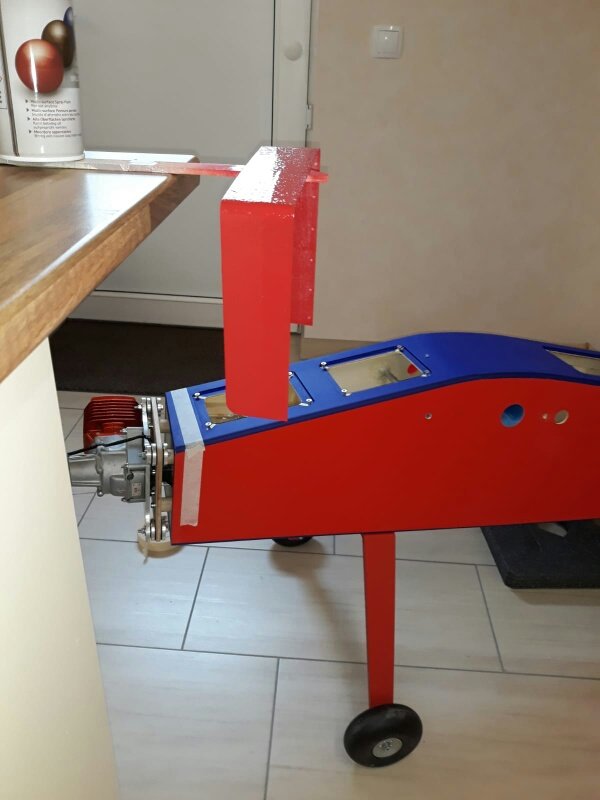

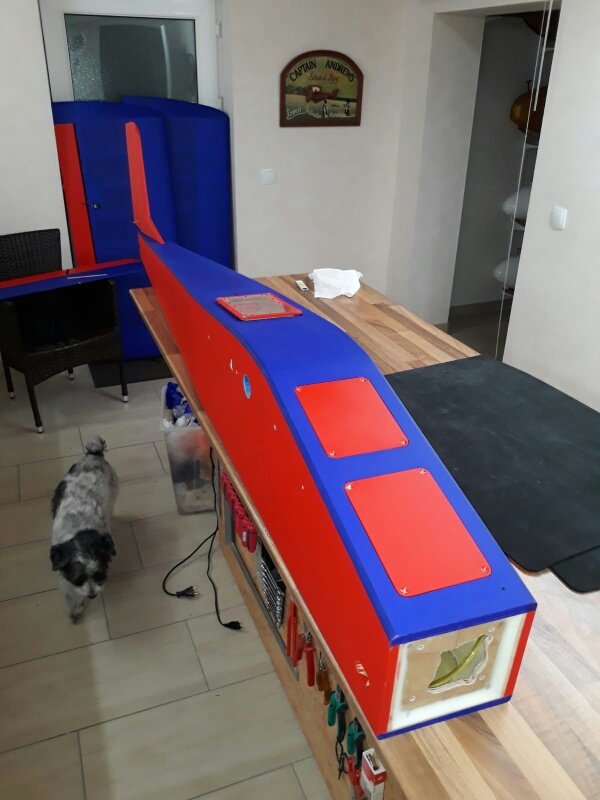

so sieht das Ganze montiert aus - der Zwischenraum wird noch mit einer Abdeckung versehen......

18.01.2019

IMG-20190117-WA0015_resized
IMG-20190117-WA0013_resized
IMG-20190117-WA0011_resized

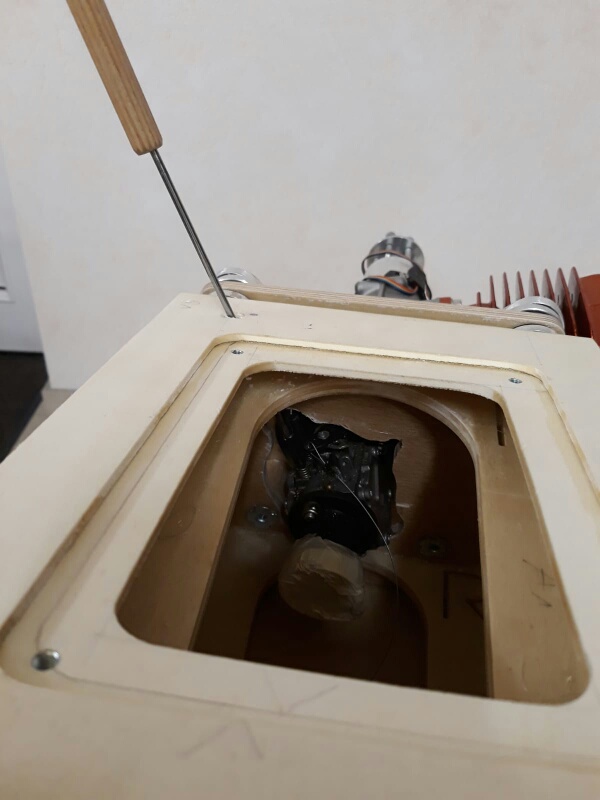

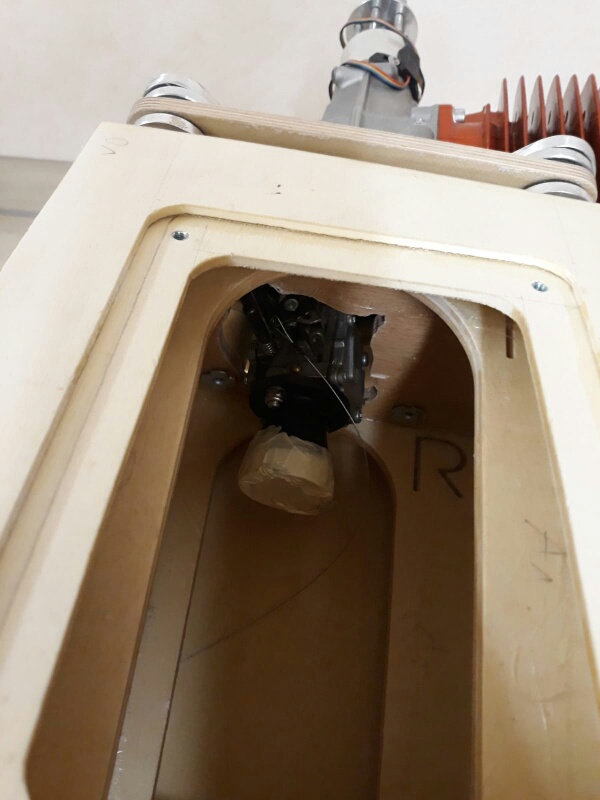

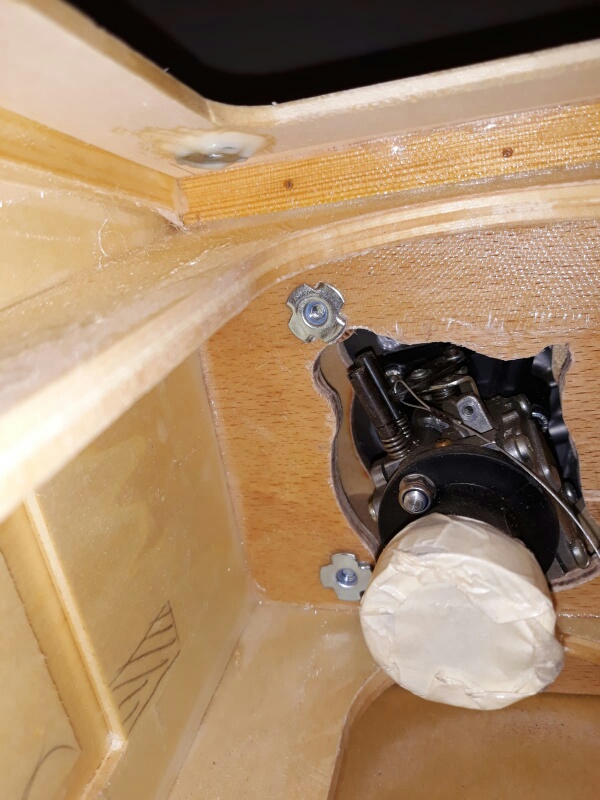

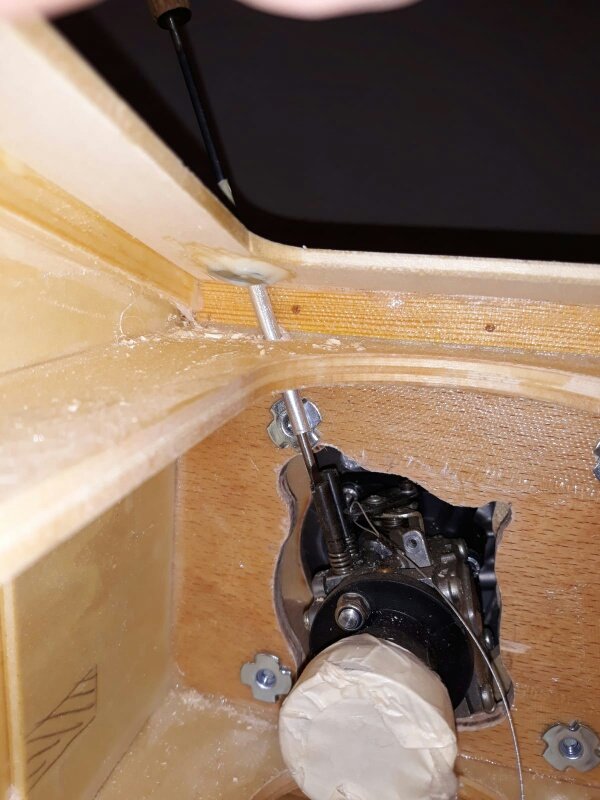

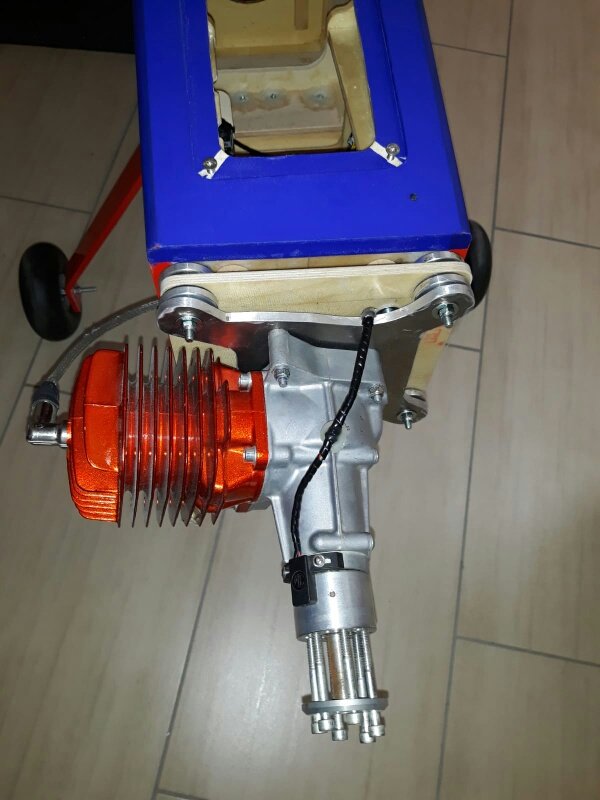

Der Einbau des Motors gestaltete sich etwas schwierig, da man nicht an die Motorstellschrauben herankommt - dies wurde durch Spezialwerkzeug gelöst.......

IG-Schlepper 123

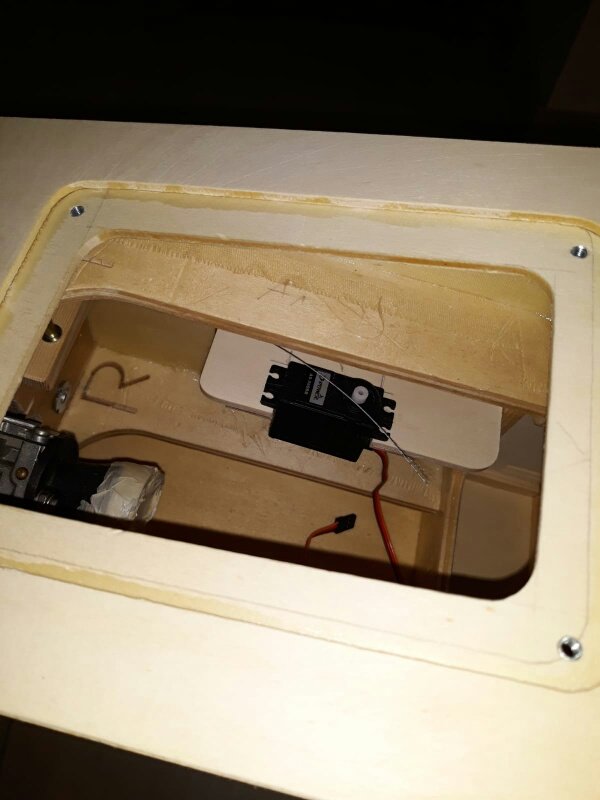

IG-Schlepper 122 IG-Schlepper 124

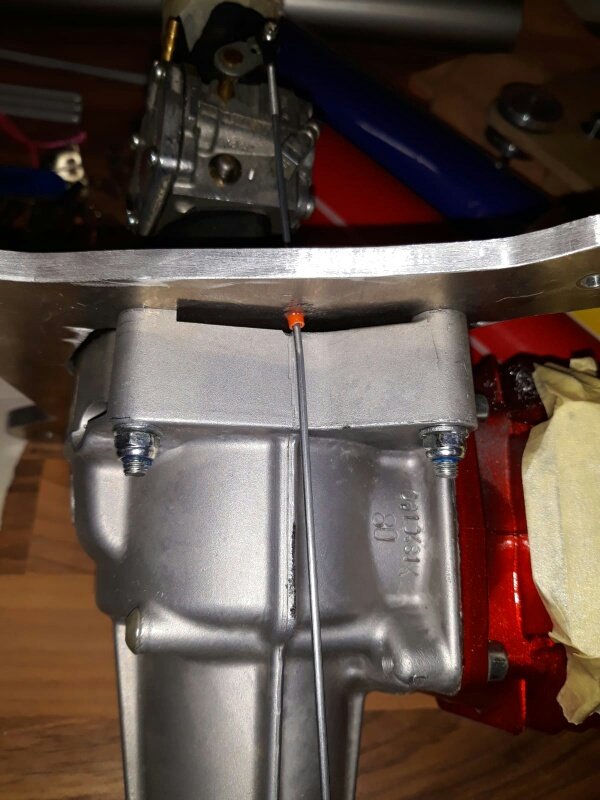

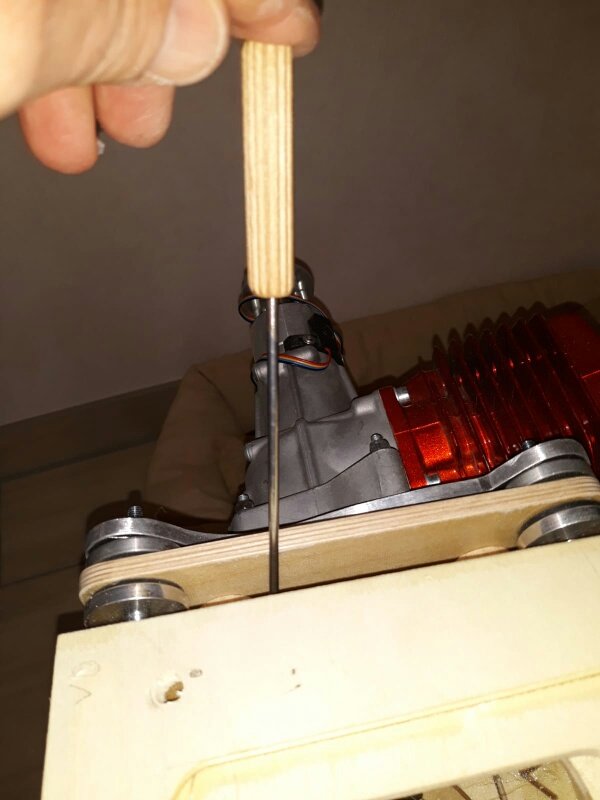

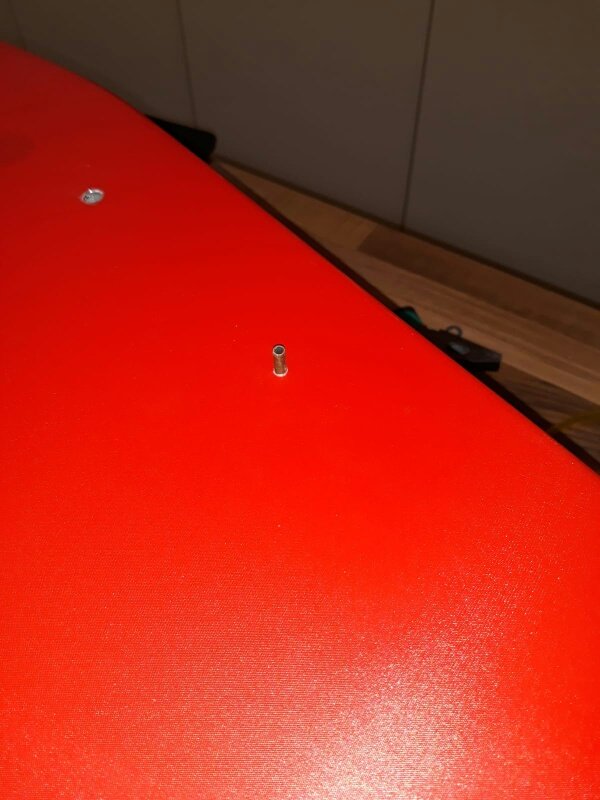

welches durch ein Röhrchen geführt wird - die vordere Stellschraube erreicht man durch den Schlitz......

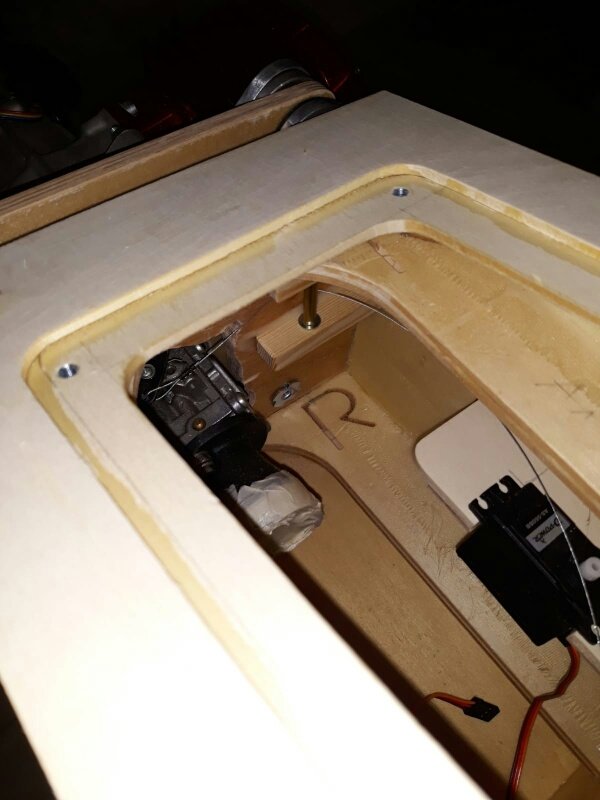

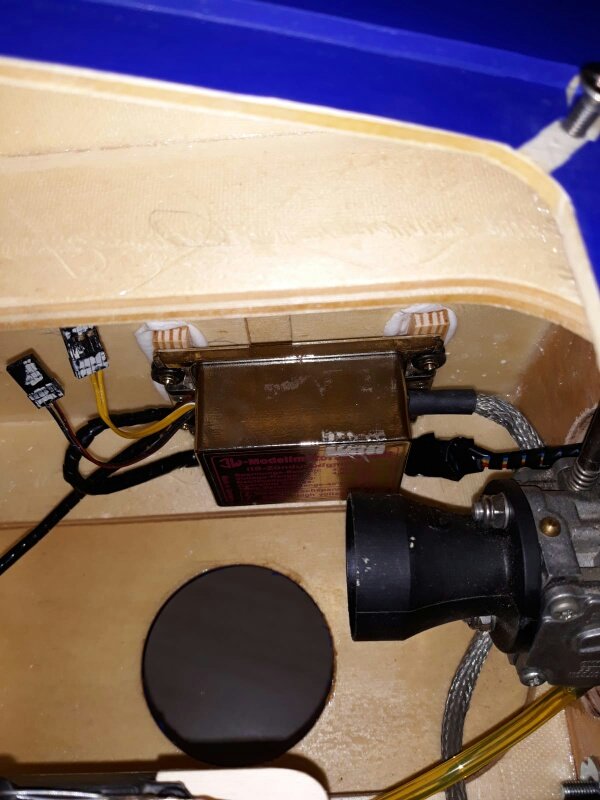

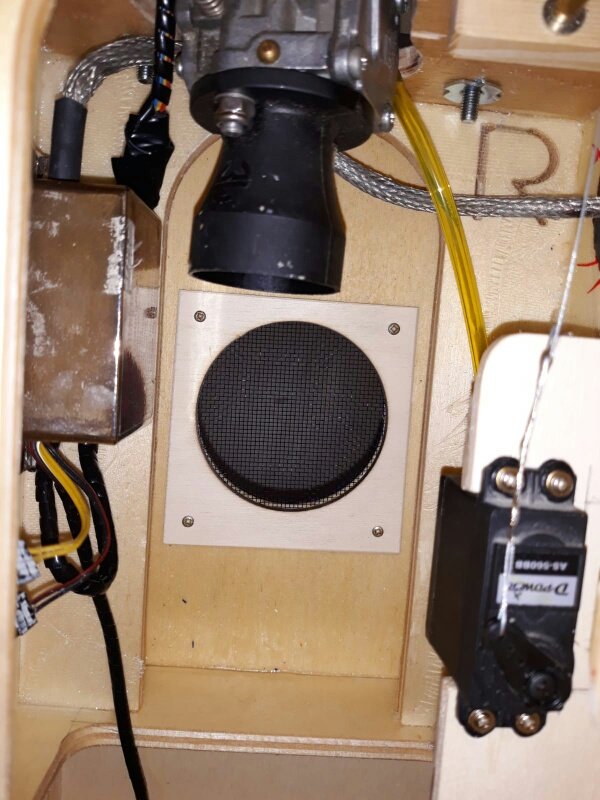

Drosselservo eingebaut - auch hier mußte in die ......

IG-Schlepper 125

Anmerkung Admin:  Super Christian, toll gelöst !!

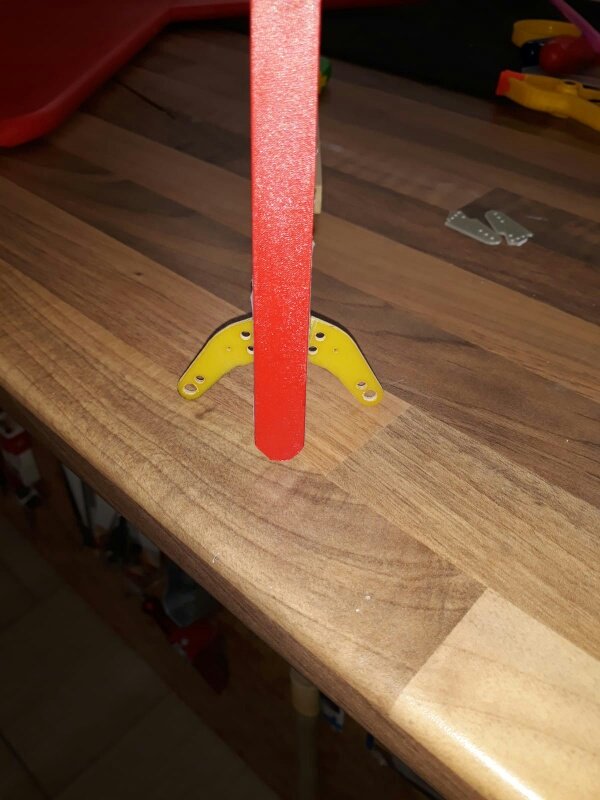

         Fortsetzung folgt

Trickkiste gegriffen werden um die Umlenkung zu ermöglichen

   zum Teil 1 > Rumpfbau + Lwe    Klick hier

   zum Teil 3 > Tragflächenbau      Klick hier

   zum Teil 4 > Rohbau + Finish    Klick hier

  zurück zur Einleitung
