           Tragflächenbau

            Gemeinschaftsprojekt IG-Schlepper

von Achim Kleinegees und Christian Scholz

2.01.2019

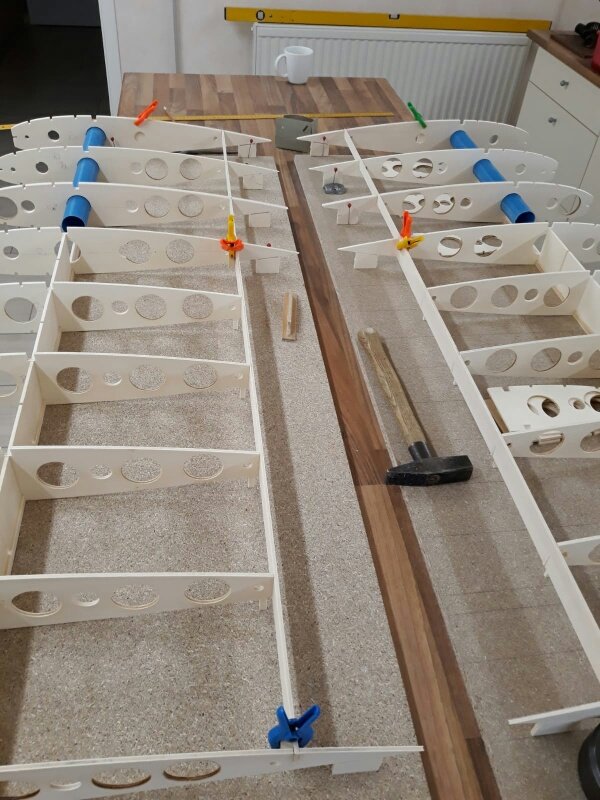

IG-Schlepper 052

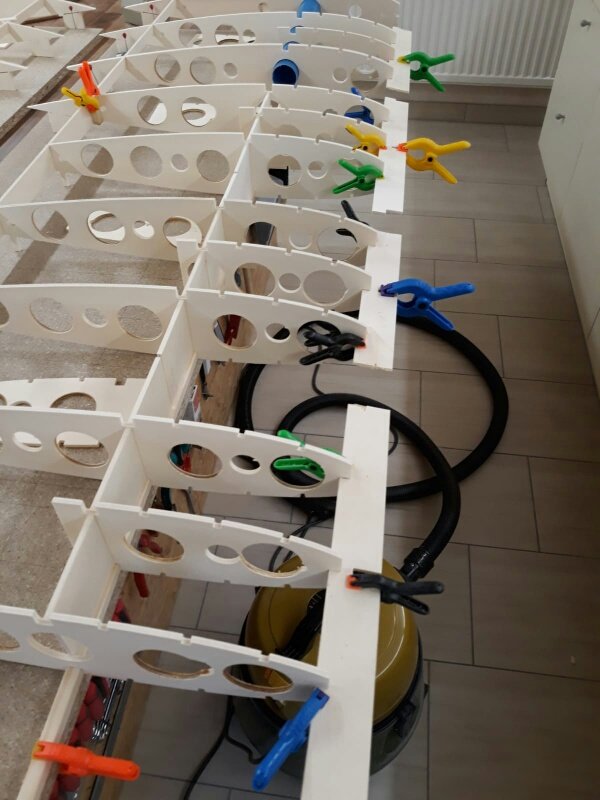

IG-Schlepper 053

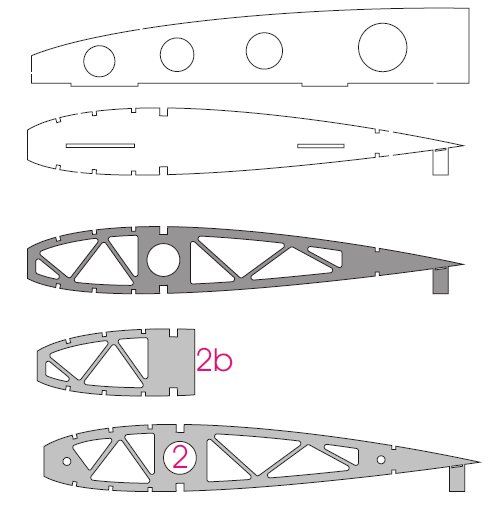

leichte Rippen IGSM

<< die hier im Prototyp gezeigten Rippen weisen Bohrungen auf - in der Serie des Short-Kits werden die Rippen im Fachwerk-Design ( siehe oben ) hergestellt.  ( ca. 400gr Gewichtsersparnis )

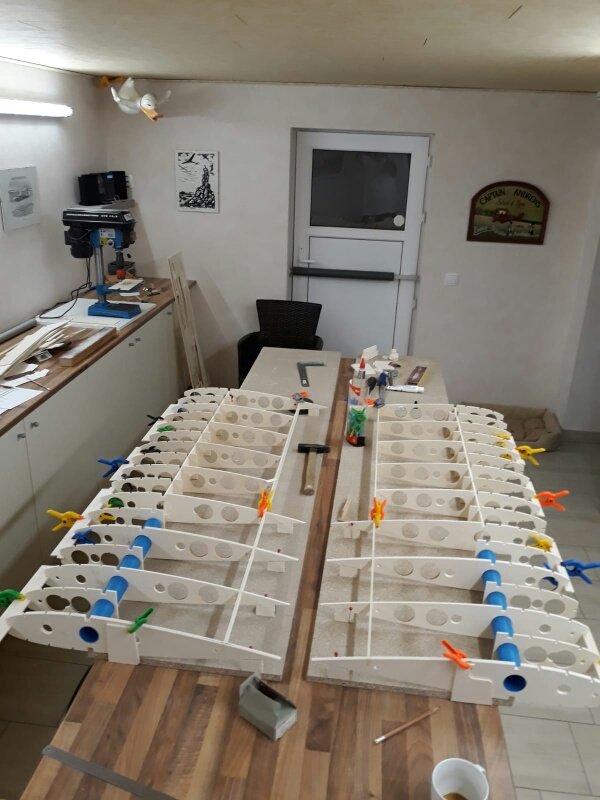

Der Flächenbau ist in vollem Gange und geht Dank der durchdachten Kontruktion schnell von der Hand.  Die Steckungshülse paßt saugend und ist erst einmal provisorisch eingesteckt.

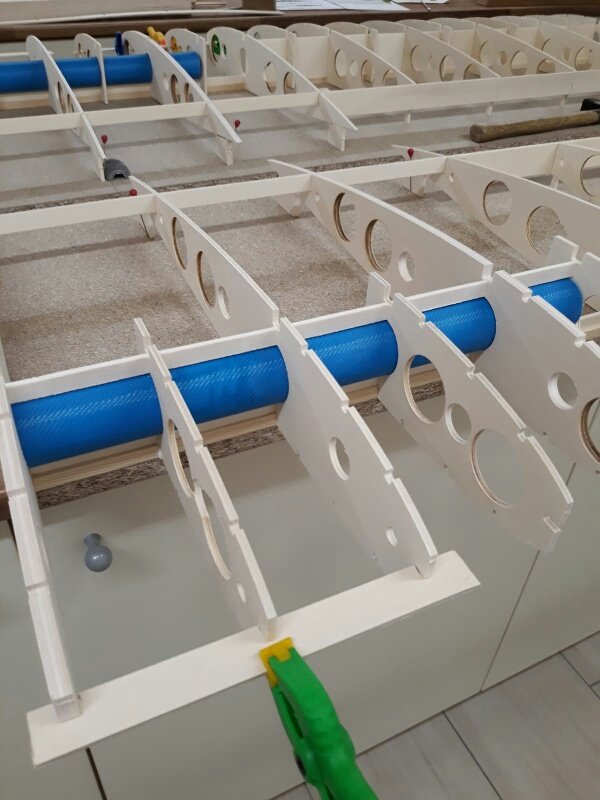

IG-Schlepper 055 IG-Schlepper 056

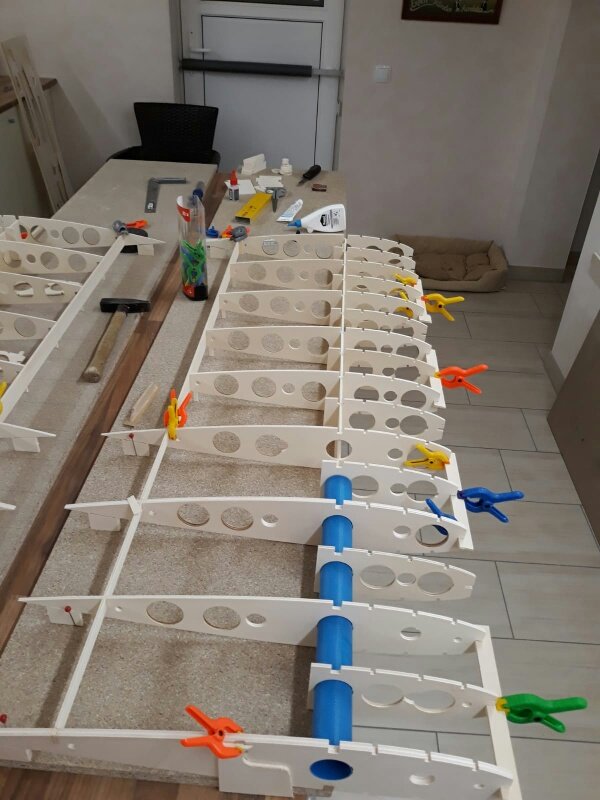

IG-Schlepper 054

..da die Verkastungen ebenfalls gefräst sind, geht der Zusammenbau schnell und einfach vonstatten.  Die Wurzelrippe und letzte Rippe des Steckungsrohres sind aus 8mm Pappelsperrholz gefräst, der Rest einschl. Halbrippen aus 4mm Pappelsperrholz.



4.01.2019

IG-Schlepper 057

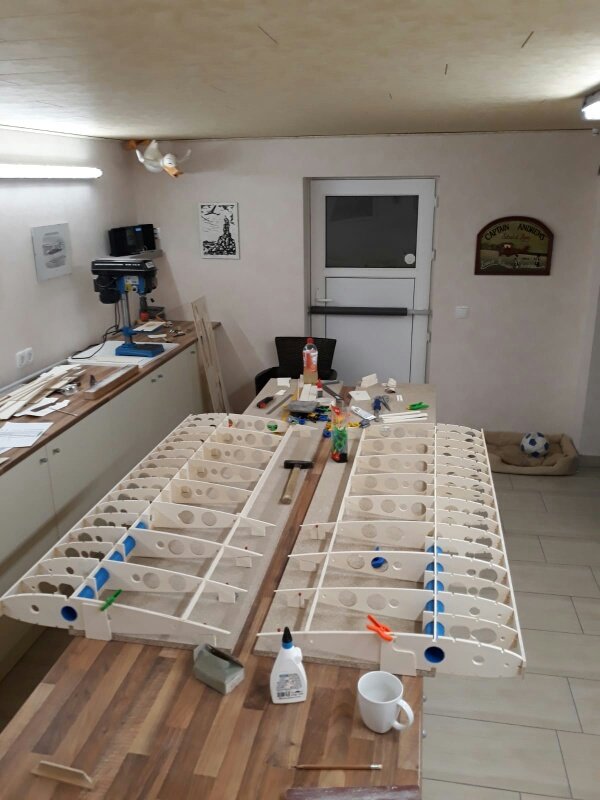

IG-Schlepper 058

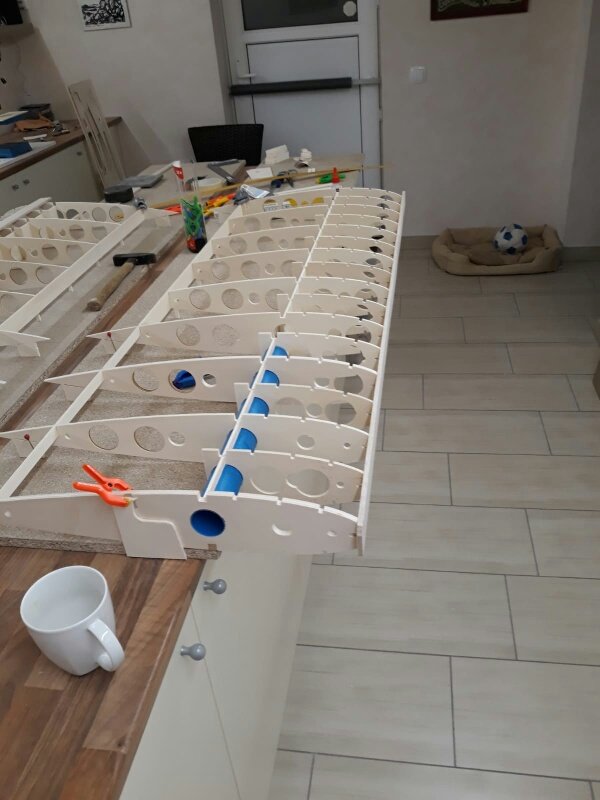

..Balsastreifen angebracht zum besseren beplanken der D-Box  - wird später mit der Nasenleiste verschliffen

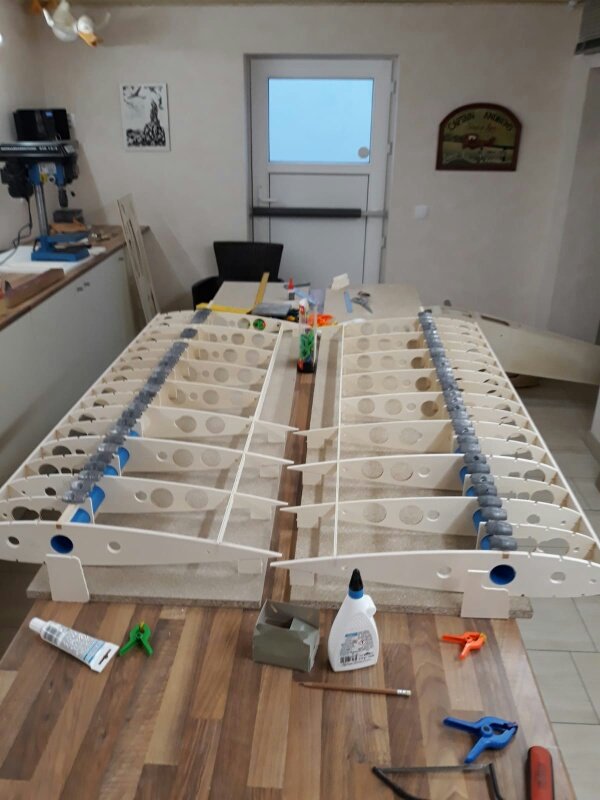

IG-Schlepper 060

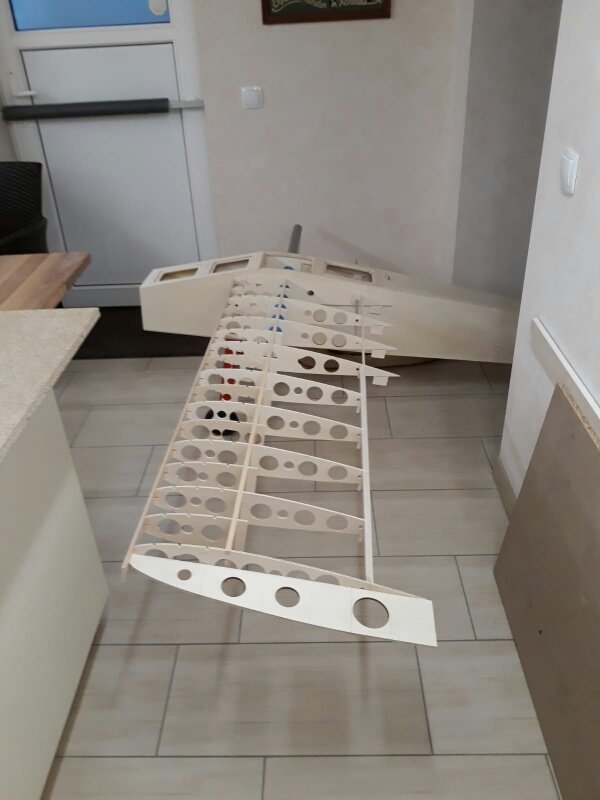

IG-Schlepper 061
IG-Schlepper 059

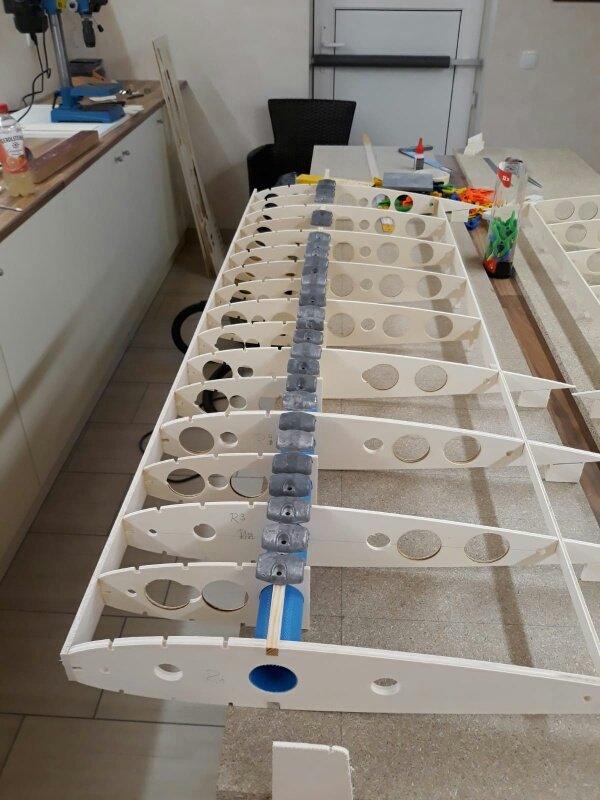

..oberer Holm verleimt und mit Gewichten belegt....

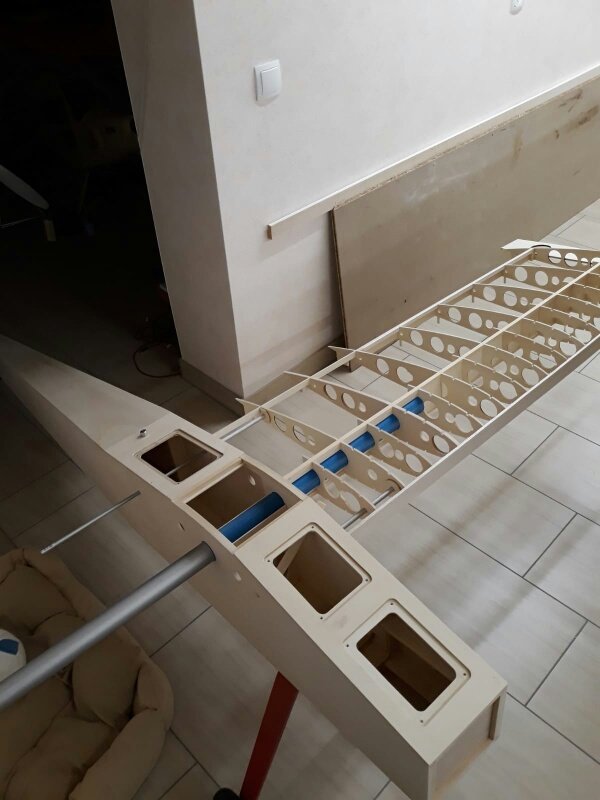

IG-Schlepper 062

...und gut trocknen lassen.....

...probeweise eine Fläche mal angesteckt bevor die 43mm Rohre eingeklebt werden können - paßt aber alles ...

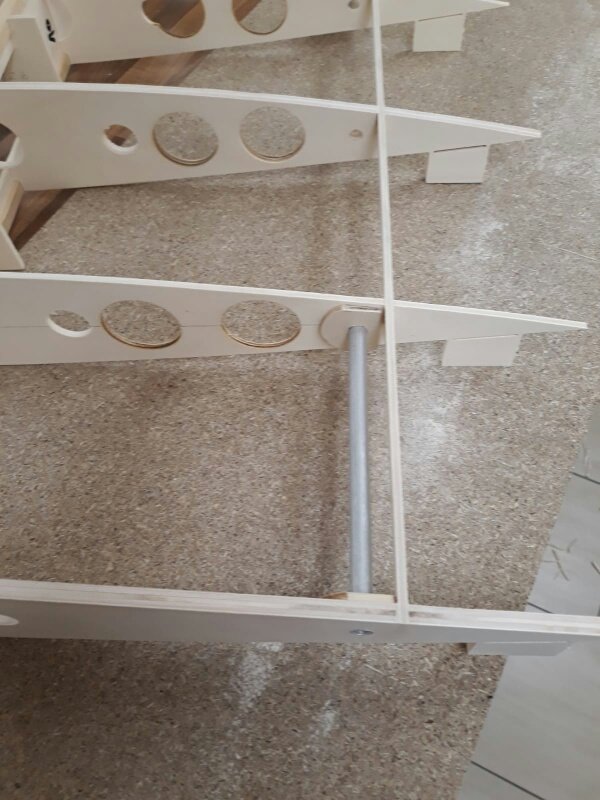

IG-Schlepper 064

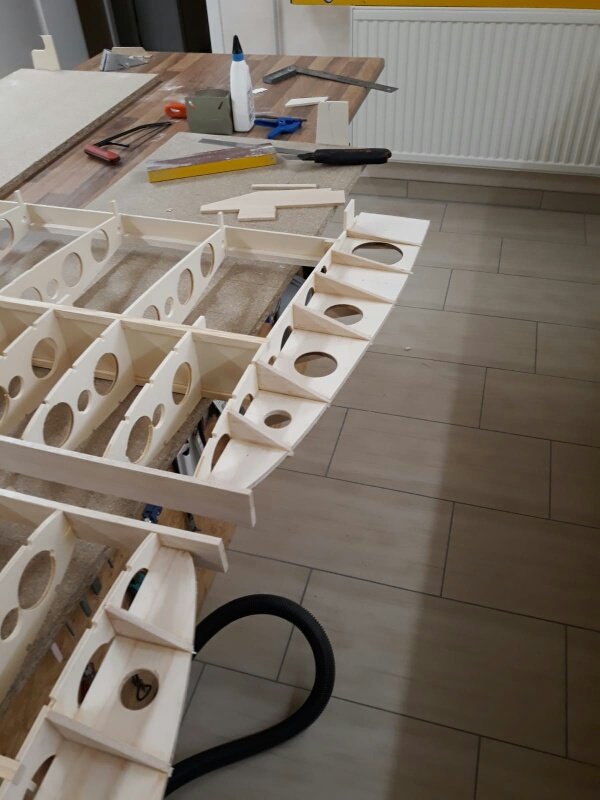

IG-Schlepper 065

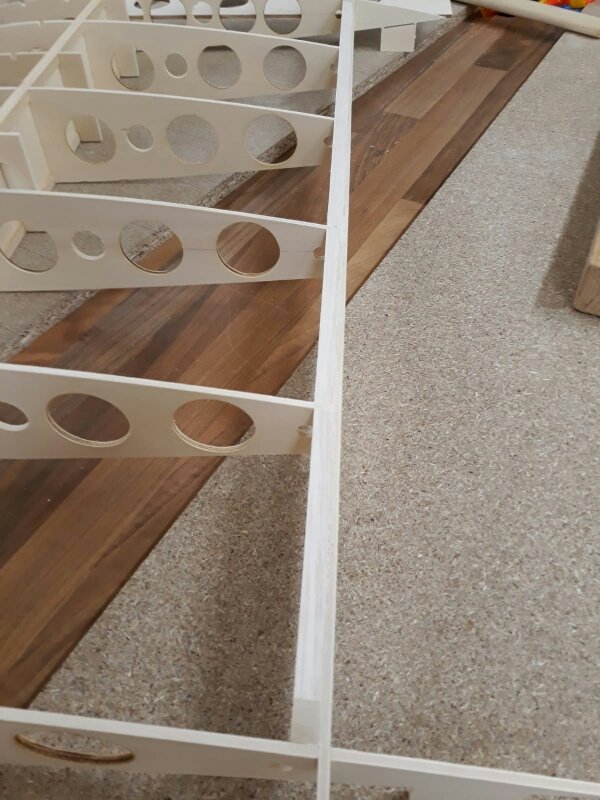

IG-Schlepper 063

...ALU-Röhrchen für die Verdrehstifte eingeklebt...

Verstärkungen im QR-Bereich für die Scharniere eingeklebt und Randbögen zum Schutz der Flächen verleimt

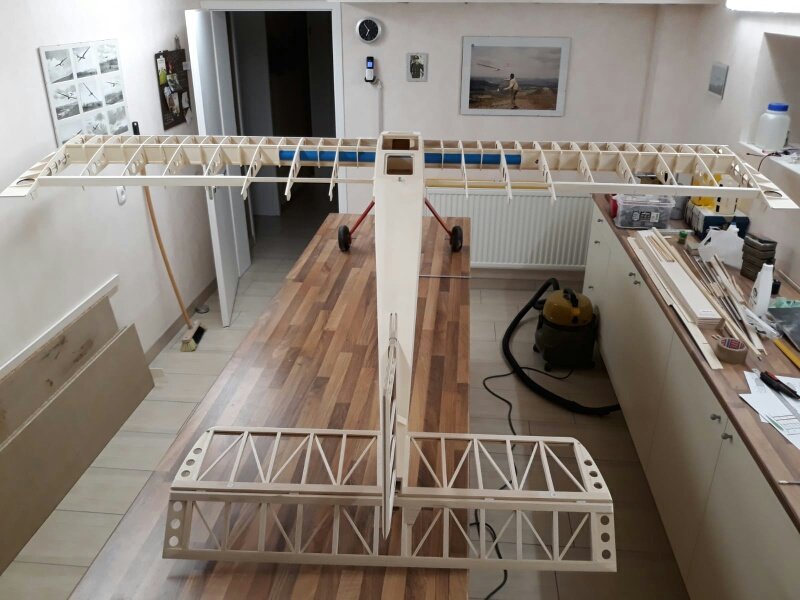

IG-Schlepper 066

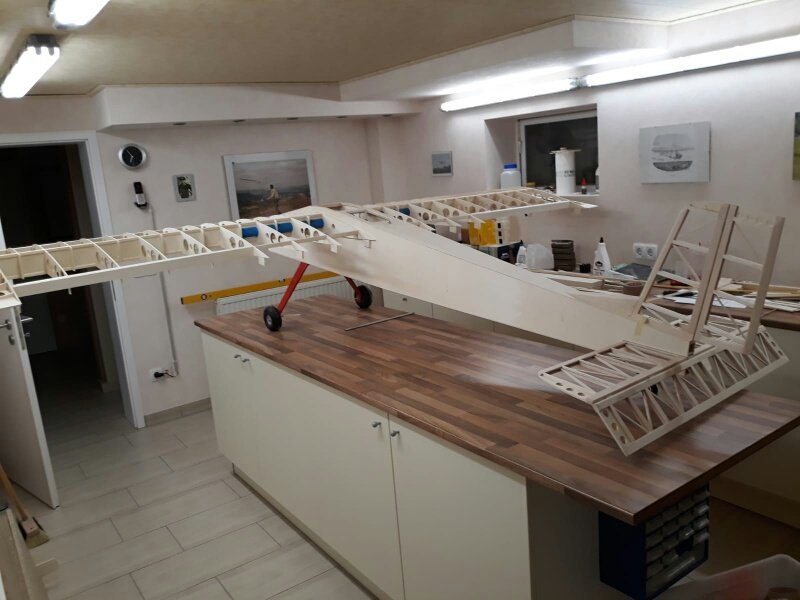

IG-Schlepper 068

..voila, “le tracteur tout bois” - Rohbau fast fertig  - in diesem Stadium wiegen die Flächen je 1100 gr. und Spannweite ist jetzt mit Randbögen 304cm  !!

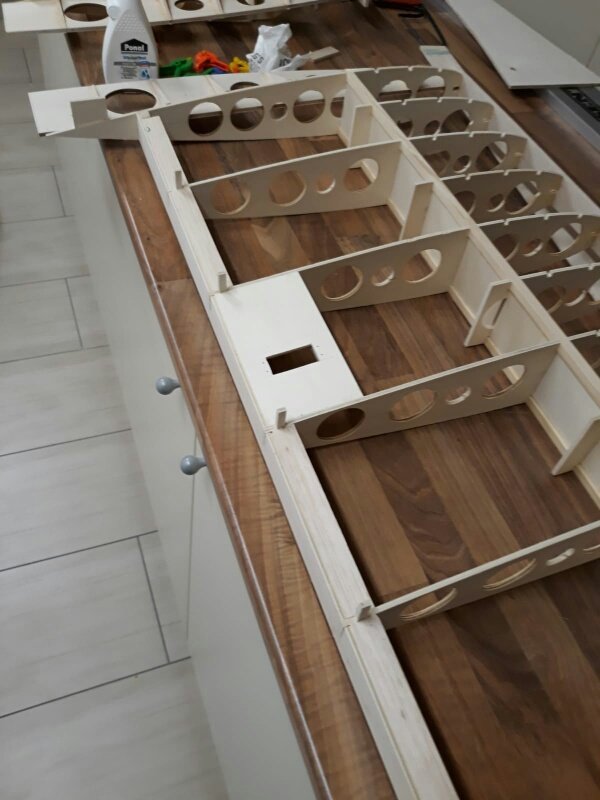

IG-Schlepper 070

Servobrett für die Querruderservos verleimt....

IG-Schlepper 072

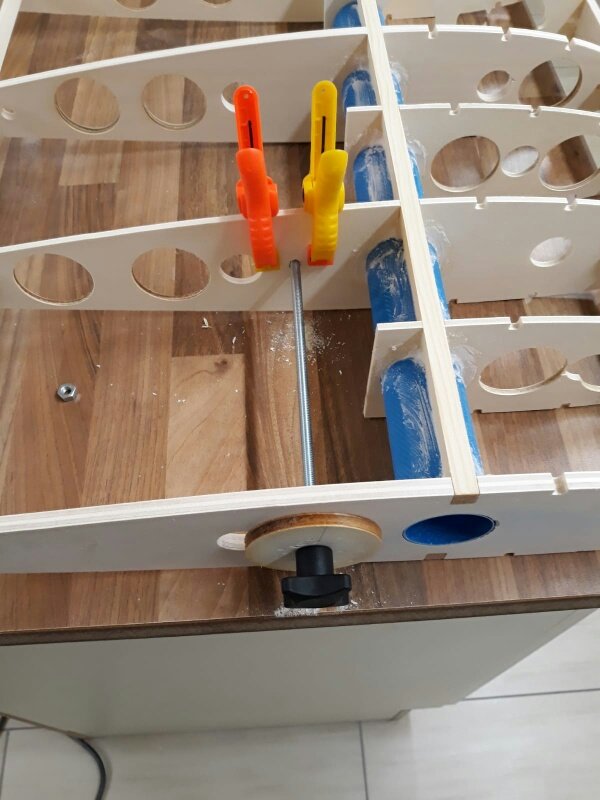

..und die Flächenverschraubung eingebaut...

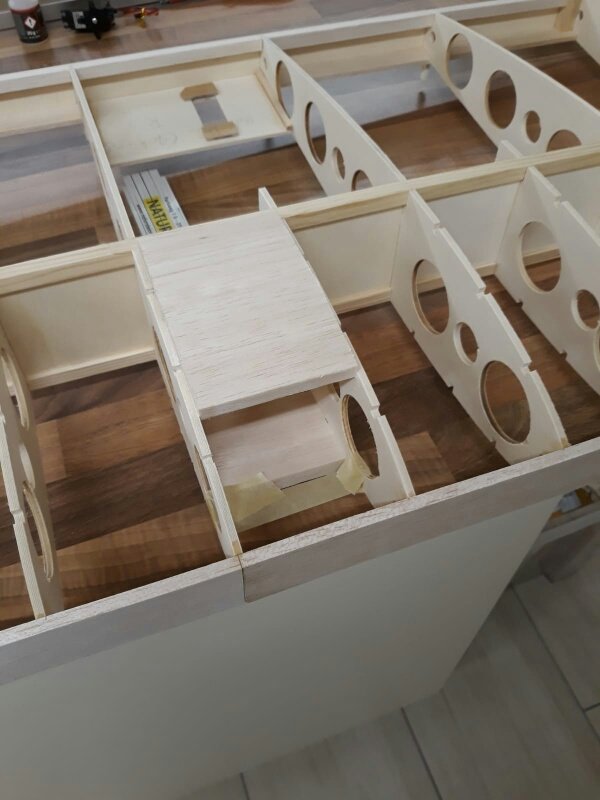

IG-Schlepper 076

Dies ist eine “tote Beplankung” - somit kann man ohne Verzahnung die Beplankungen leimen.......

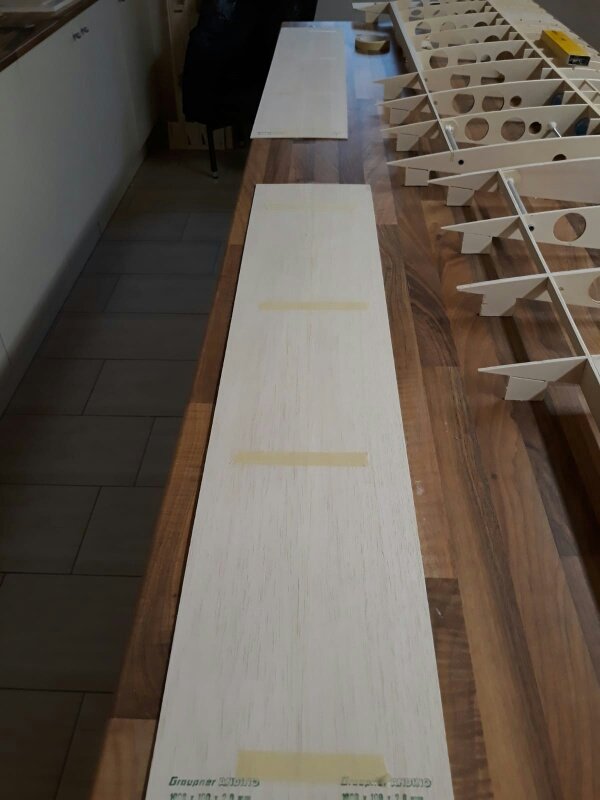

IG-Schlepper 078

Vorbereitung der Beplankung - 2x10cm Balsaplatten miteinander verklebt...........

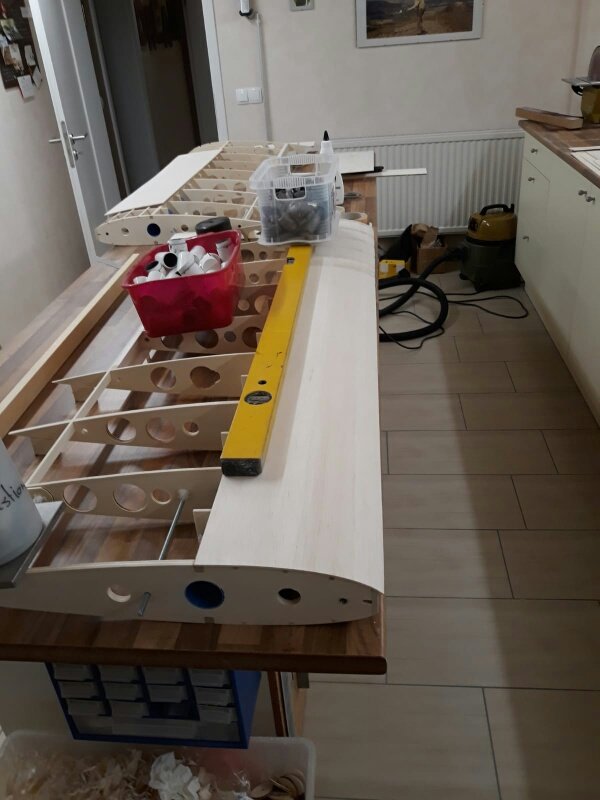

IG-Schlepper 081

...weitere Beplankung der Oberseite....

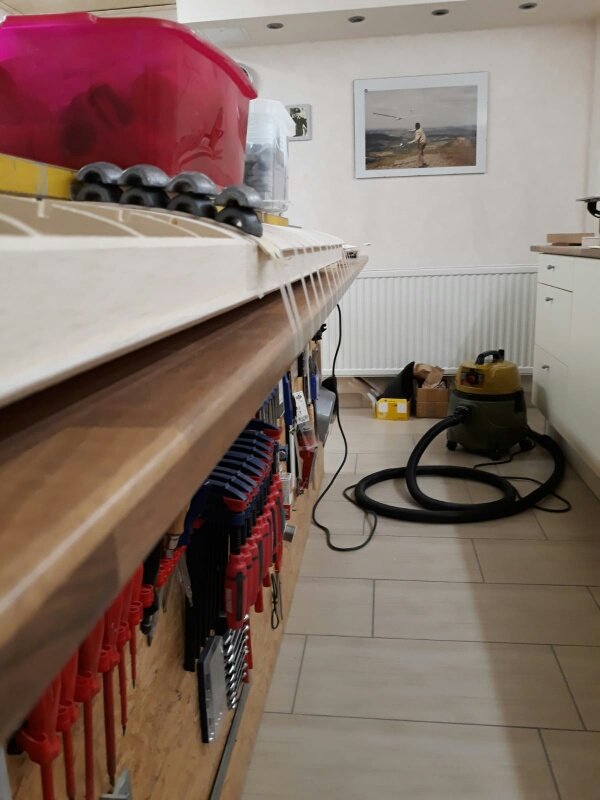

IG-Schlepper 085

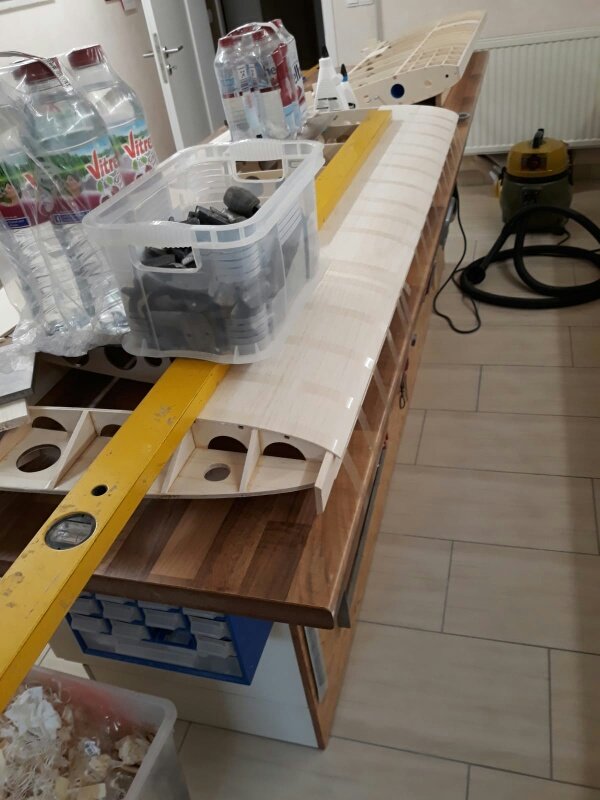

IG-Schlepper 087

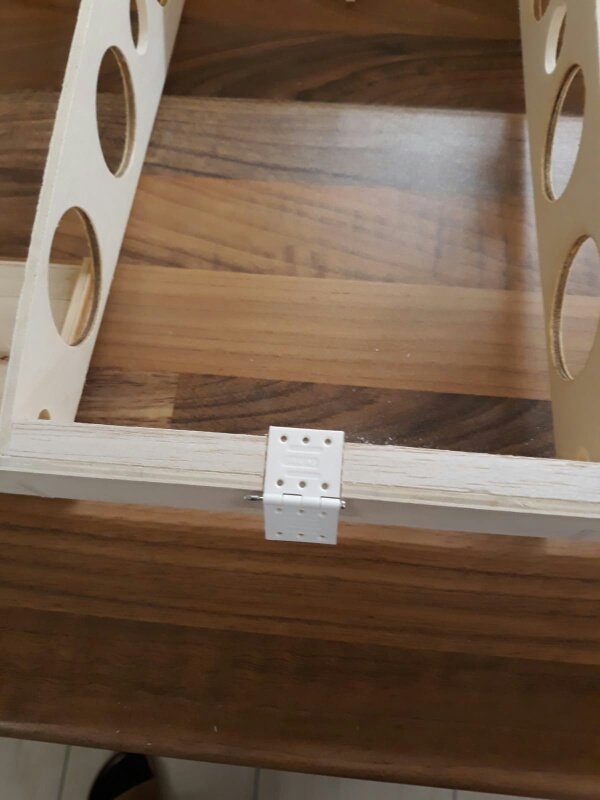

IG-Schlepper 090

damit diese hinterher die Beplankung nicht ausbeulen..

7.01.2019

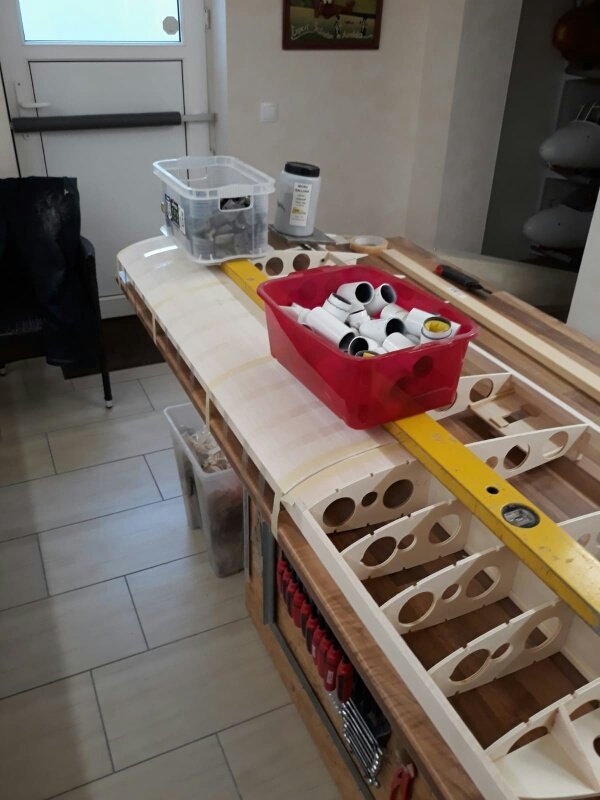

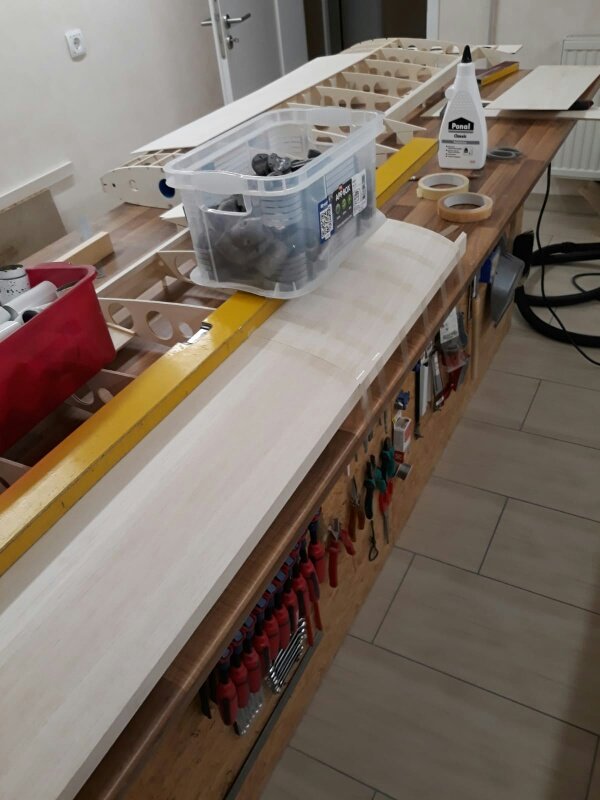

IG-Schlepper 079 IG-Schlepper 080

...wichtig ist die Belastung der Beplankungen nach dem Fixieren, damit die Klebekraft erreicht wird..

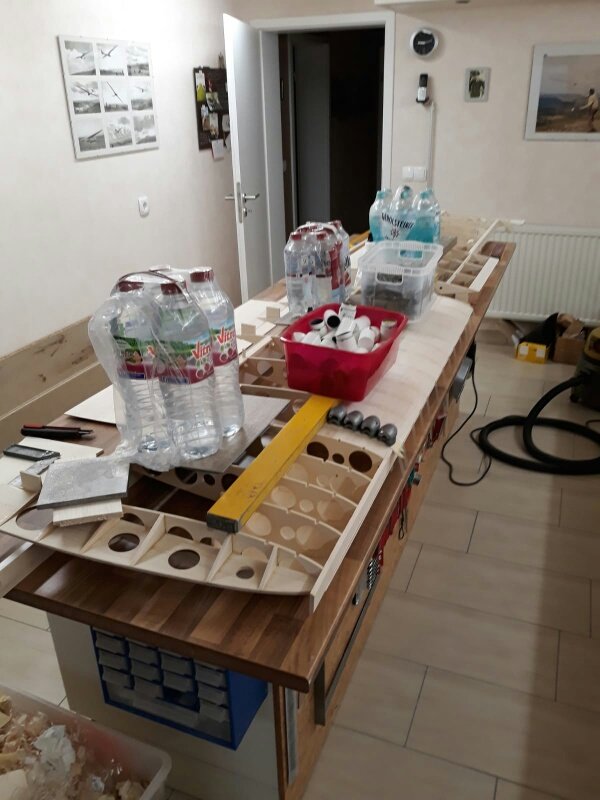

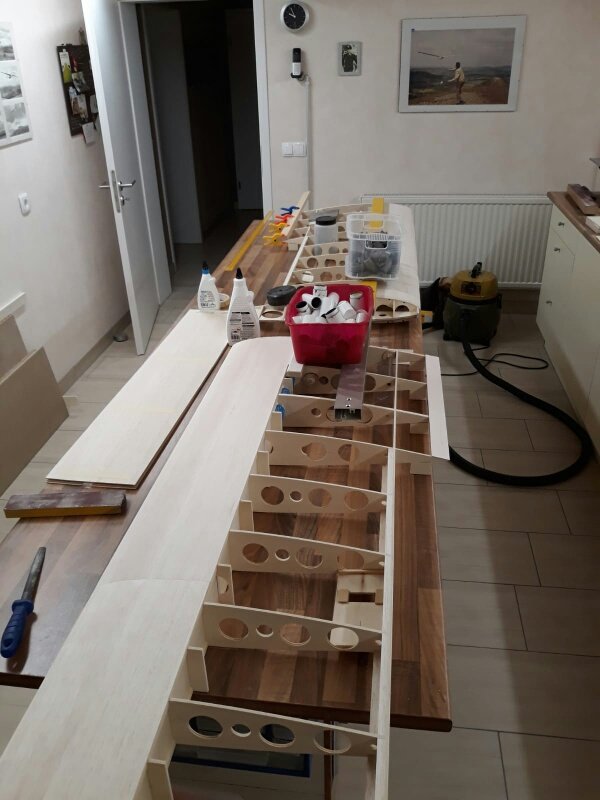

IG-Schlepper 083 IG-Schlepper 084

..und Unterseite - diese muß exakt ausgerichtet und fixiert werden, denn damit wird die D-Box geschlossen und die Fläche erhält ihre Drehsteifigkeit

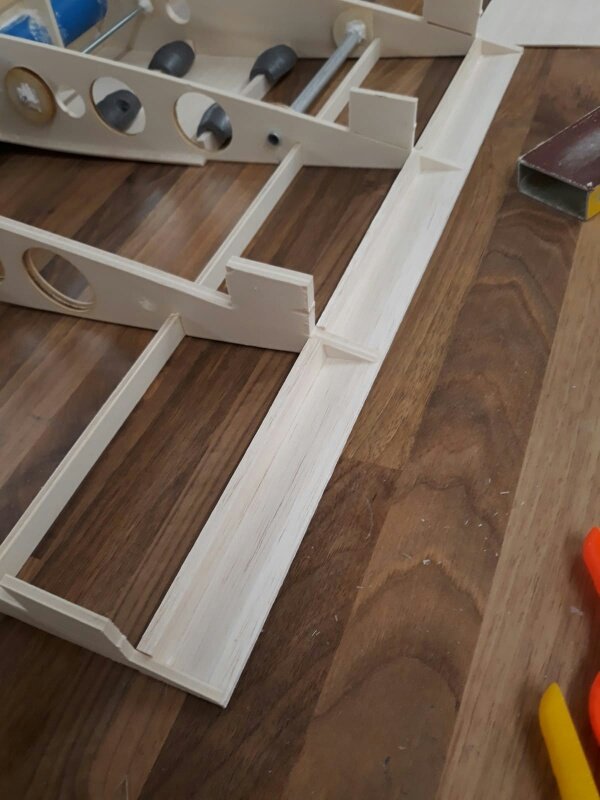

IG-Schlepper 086

.......Verstärkung der Endleiste ............

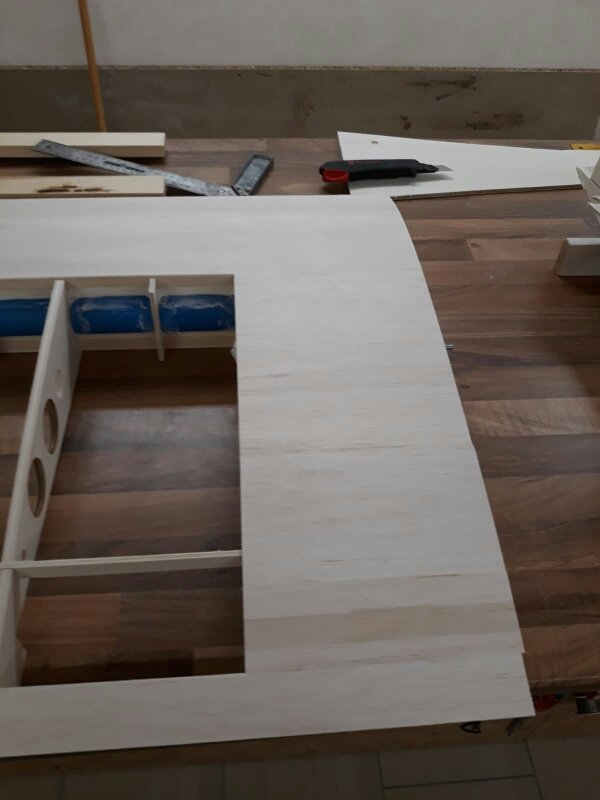

IG-Schlepper 089

...obere Beplankung des 1.Rippenfeldes...

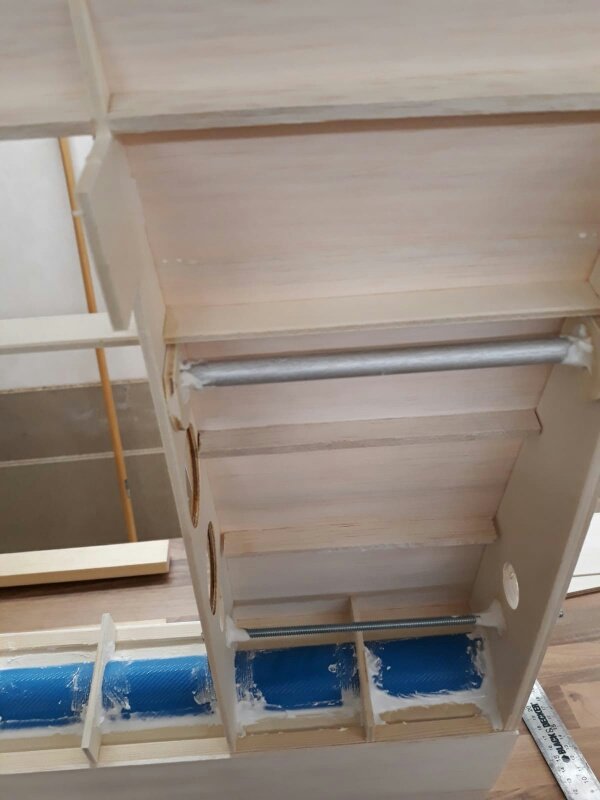

IG-Schlepper 092

zus. Verstärkung der Beplankung durch Stäbchen..

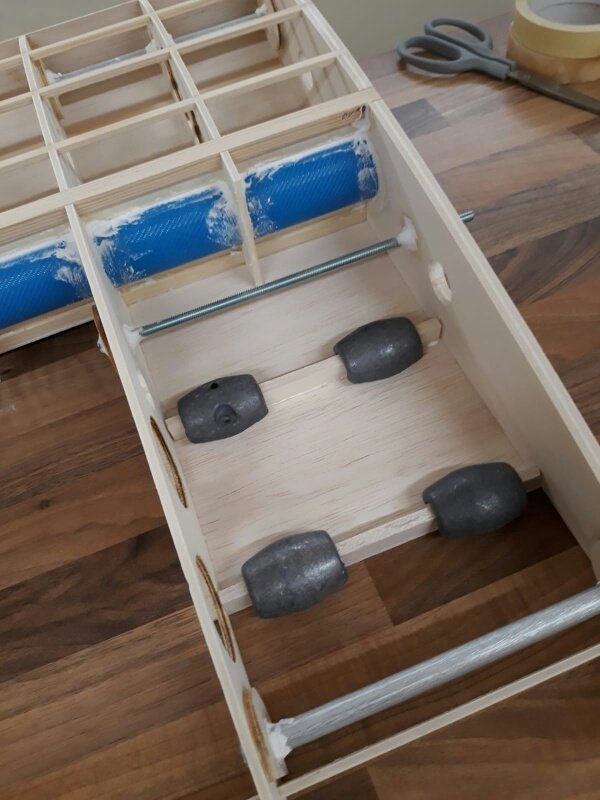

IG-Schlepper 088

...und an der Flächenwurzel......

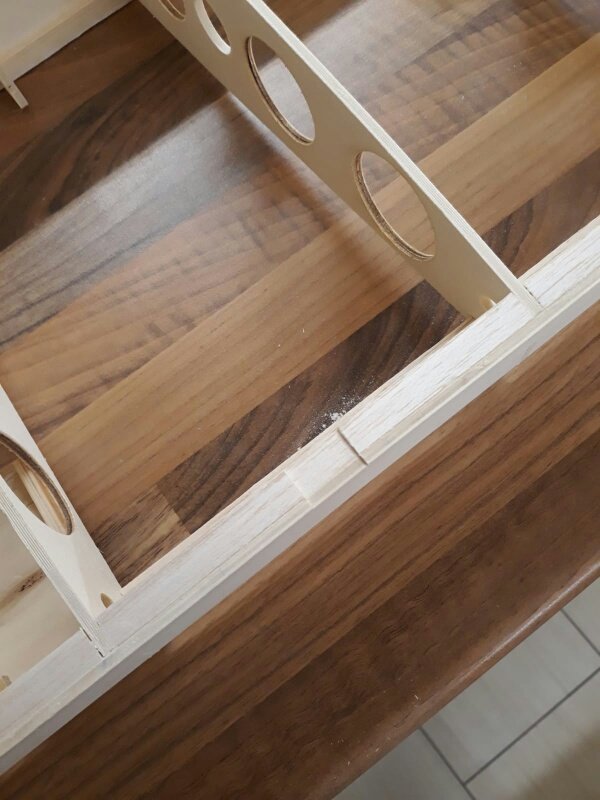

IG-Schlepper 091

..Vertiefung für die Scharniere gefräst....

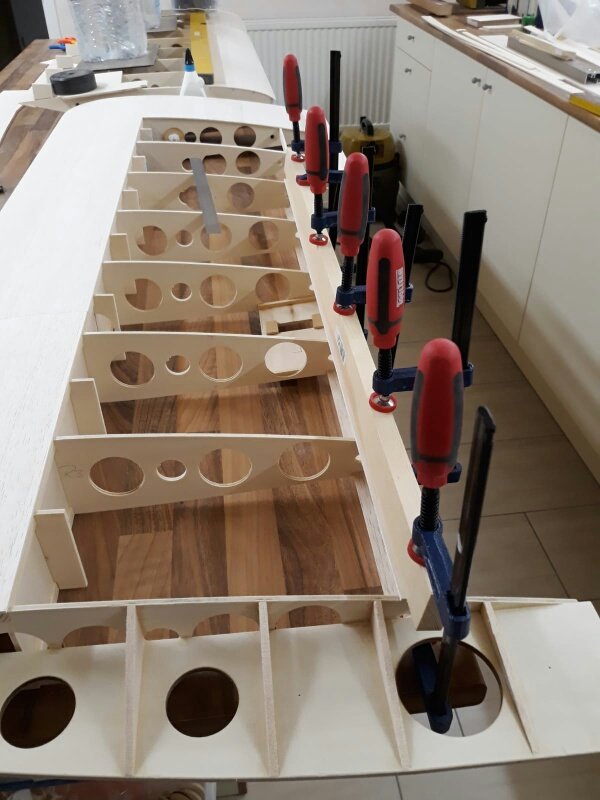

IG-Schlepper 099

Beplankung des Querruderanschlages - durch die Fixierung bekommt man eine 100%ig schön verleimte und gerade Fläche

IG-Schlepper 094

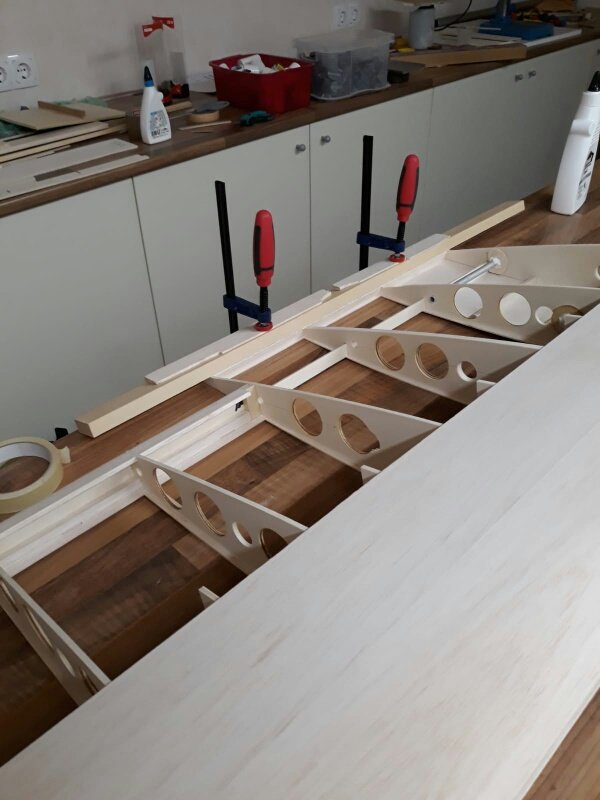

Endleiste ( unten ) wird beplankt......

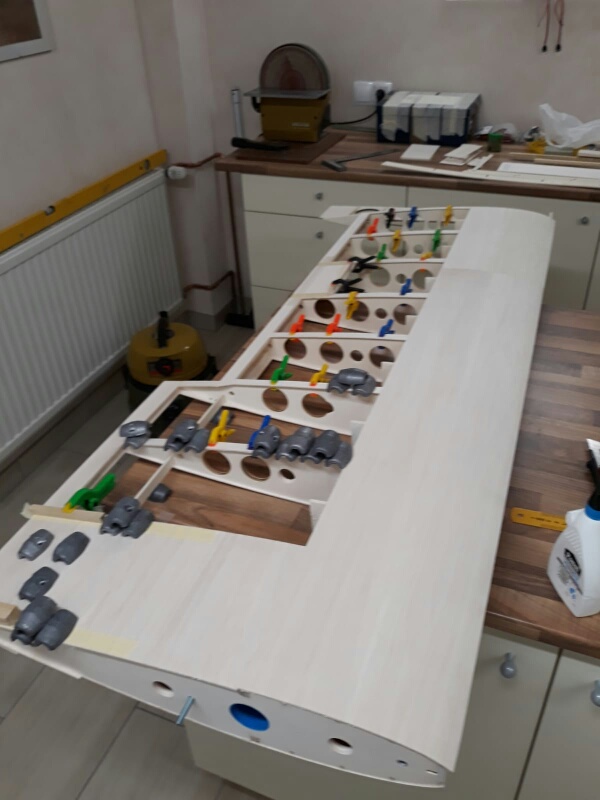

IMG-20190110-WA0026_resized

9.01.2019

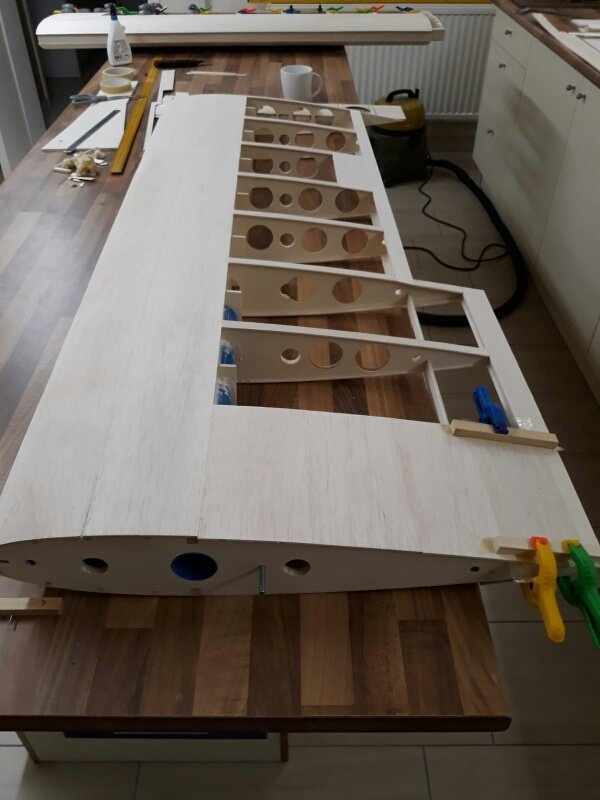

IG-Schlepper 100

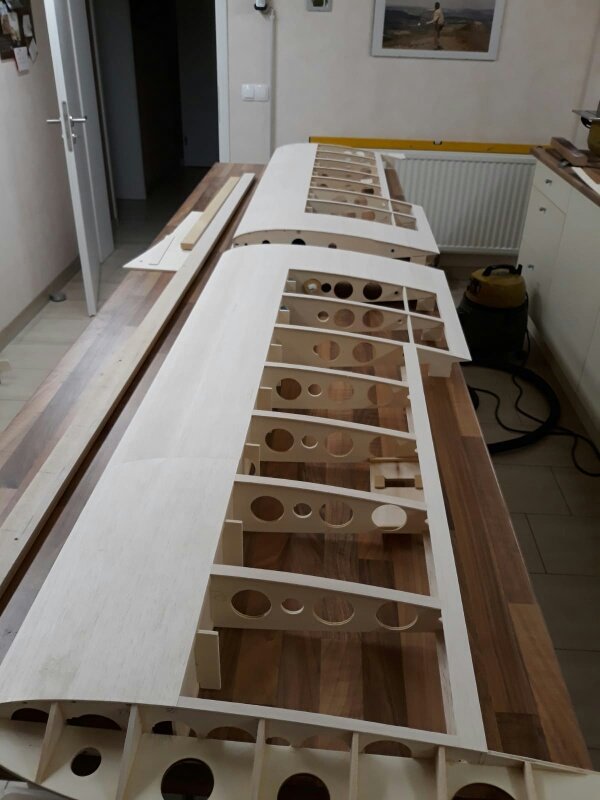

IG-Schlepper 093

.....somit sind die Flächen fertig, es fehlen nur noch die  Querruder  > Flächenbelastung <70gr /dm2

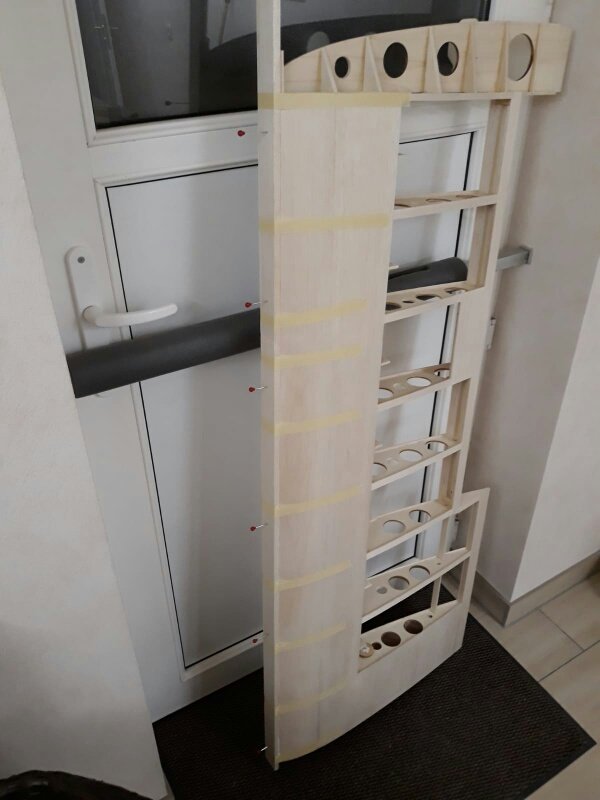

IG-Schlepper 104

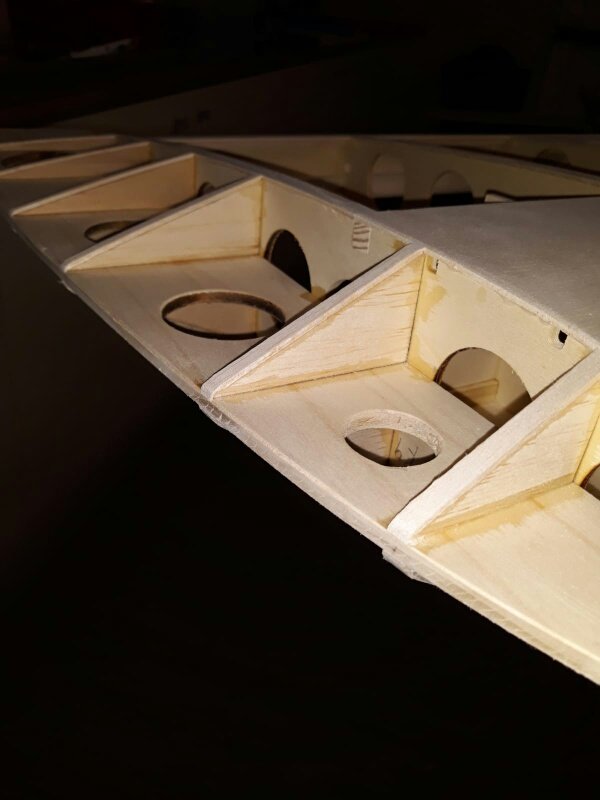

IG-Schlepper 126

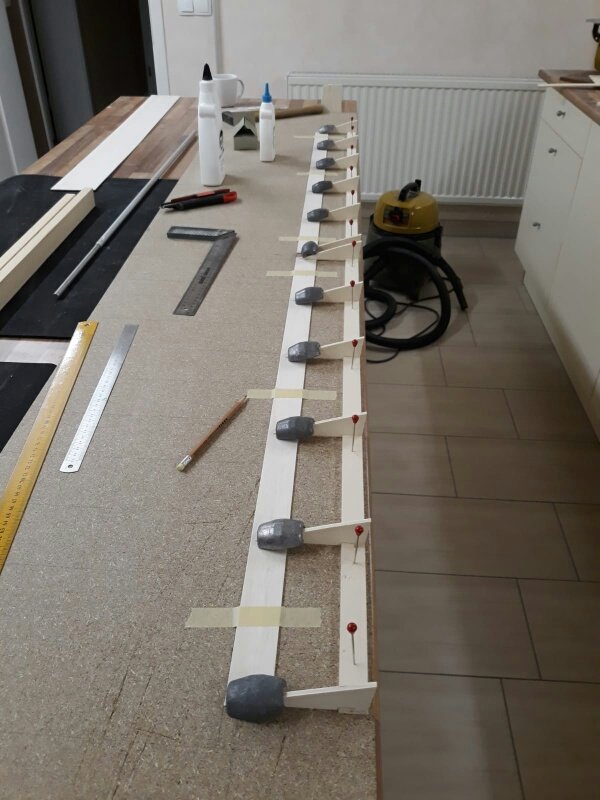

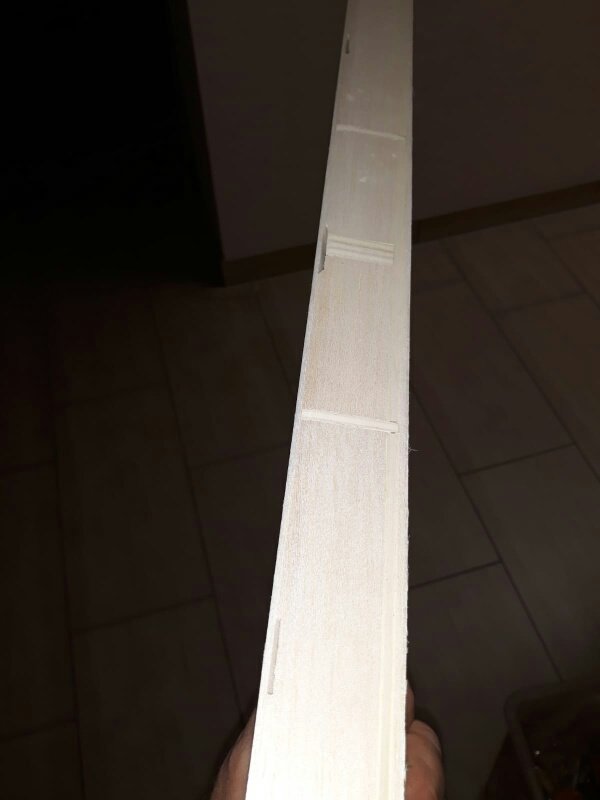

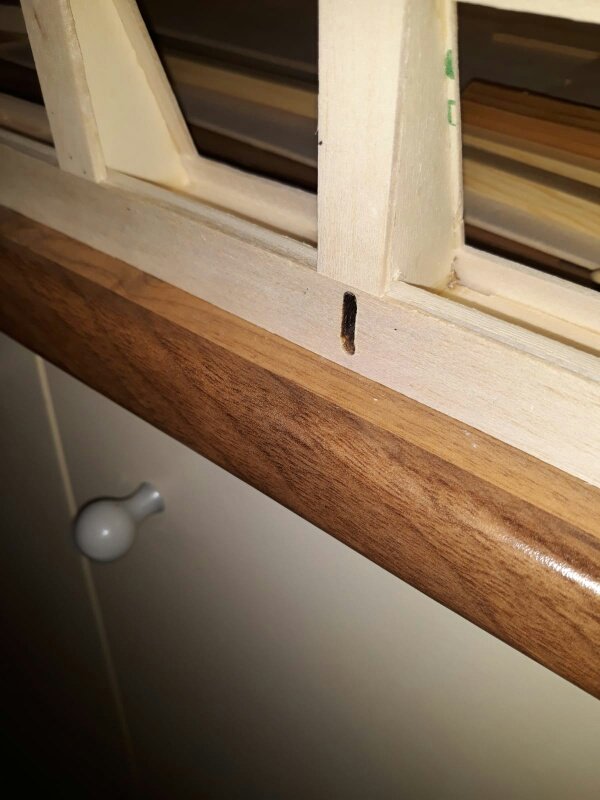

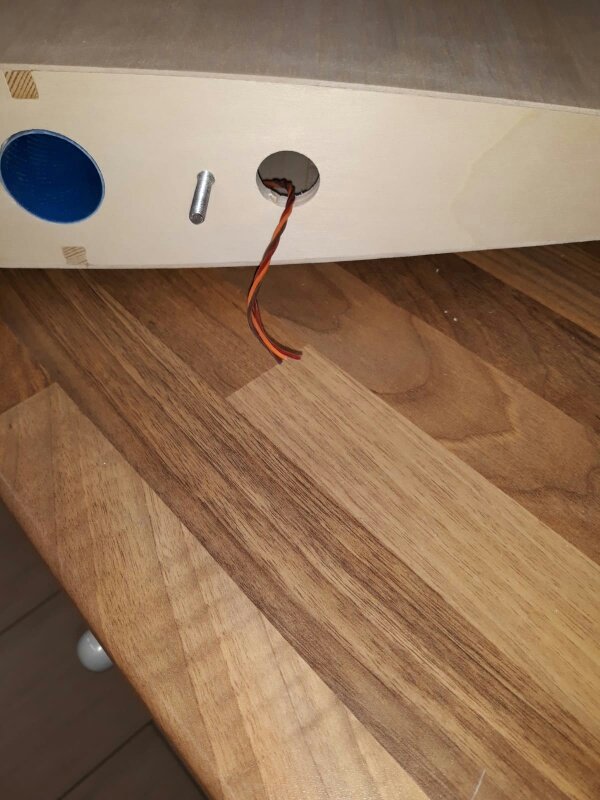

...Schlußarbeiten Querruder bauen und.................................Nasenleiste verleimen und schleifen ...und dann die Querruderrippen auf die untere Verstärkung leimen

   zum Teil 1 > Rumpfbau + Lwe               Klick hier

   zum Teil 2 > Einbauten, Motor, RC etc.Klick hier

   zum Teil 4 > Rohbau + Finish               Klick hier

     zurück zur Einleitung

      Fortsetzung folgt
