    Slingsby T-21B Sedbergh

Baubericht von Christian Scholz

T-21 Sedbergh (00)

so soll sie mal aussehen  !

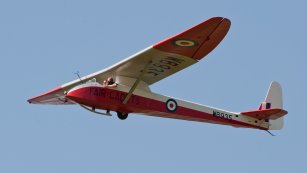

T-21 Sedbergh (01)

Bild = Wikiwand

T-21 Sedbergh (02)

Bild = Wikimedia-Comments

Hier ensteht ein Bilder-Baubericht mit kurzen Textpassagen - Objekt = Slingsby T-21B Sedbergh

Laut Herstellerangaben wurden insgesamt 92 der T-21 produziert. Die  Variante T-21B bekam den Beinamen Sedbergh, nach dem gleichnamigen  Städtchen im Yorkshire Dales National Park. Das Flugzeug wurde zur Ausbildung bei den Air Cadets,  den Army Cadets und der Sea Cadets (Royal Navy) als  Grundausbildungsmuster eingesetzt.  Dieses Modell hier entsteht im Maßstab 1:4

T-21 Sedbergh (03)

Bild = The Blueprints.com

Hersteller dieses 1:4  Frässatzes ist ALBERTO aus Italien, Spannweite = 4,11m, Rumpflänge= 2,03 m  -  ich baue sie wieder ganz in natur ( siehe Bild oben links ) mit 0,6mm + 0,4mm Flugzeugsperrholz beplankt  ( Rumpfbreite = 29 cm, Rumpfhöhe = 36 cm und Flächentiefe = 42 cm )



....................es kann losgehen

T-21B Sedbergh  (7)
T-21B Sedbergh  (6)

nur Frästeile...............erstmal sortieren.......

T-21B Sedbergh  (1) T-21B Sedbergh  (2)

...die ersten Teile sind verleimt...

T-21B Sedbergh  (8)
T-21B Sedbergh  (9)
T-21B Sedbergh  (5)

immer mehr Puzzelteile -  erstmal zurücklegen

T-21B Sedbergh  (3)
T-21B Sedbergh  (11)

29 cm Rumpfbreite   -   WOW

T-21B Sedbergh  (10)
T-21B Sedbergh  (12)
T-21B Sedbergh  (13)
T-21B Sedbergh  (17)
T-21 Sedbergh (3)
T-21 Sedbergh (5)

.....beginne mit dem Seitenleitwerk..

T-21B Sedbergh  (15)
T-21B Sedbergh  (18)
T-21 Sedbergh (1)

...1. Seitenteil.....

T-21 Sedbergh (6)

..untere Formleiste aufgedoppelt..

T-21B Sedbergh  (16)
T-21 Sedbergh (2)

...obere Formleisten dran

T-21 Sedbergh (4)

...und 2. Seitenteil

T-21 Sedbergh (11)
T-21 Sedbergh (7) T-21 Sedbergh (8)
T-21 Sedbergh (16a)
T-21 Sedbergh (13) T-21 Sedbergh (16)

SR im Rohbau - da alles auf Balsabeplankung gefräst ist, habe ich erstmal mit 2mm beplankt ( Bild Mitte ), dann alles verschliffen und anschl. bis an die Rippen ausgeschnitten ( Bild rechts )......

T-21 Sedbergh (16b) T-21 Sedbergh (16b1)

... dann wird mit 0,4mm Sperrholz beplankt..

T-21 Sedbergh (16d) T-21 Sedbergh (16e)

   to be continued



T-21 Sedbergh (16c)

...verschliffen..

T-21 Sedbergh (16f)

...und fertig - ADMIN = sieht topp aus, Chapeau !
