                 T-21 B Sedbergh  Tragflächenbau

Baubericht von Christian Scholz
T-21 Sedbergh 19 (15) T-21 Sedbergh 19 (15a)

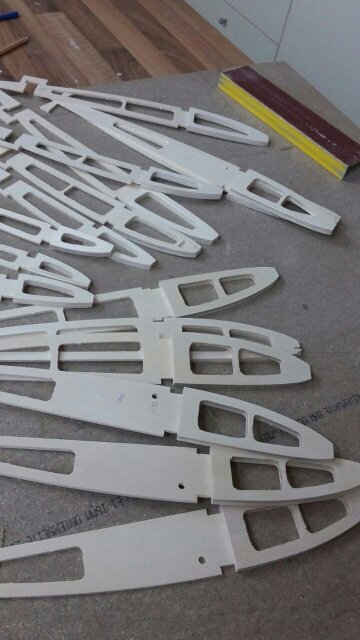

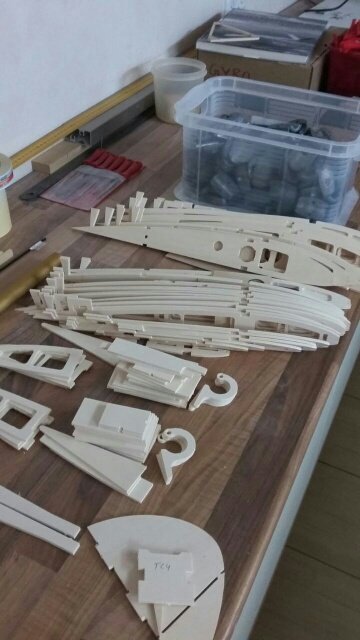

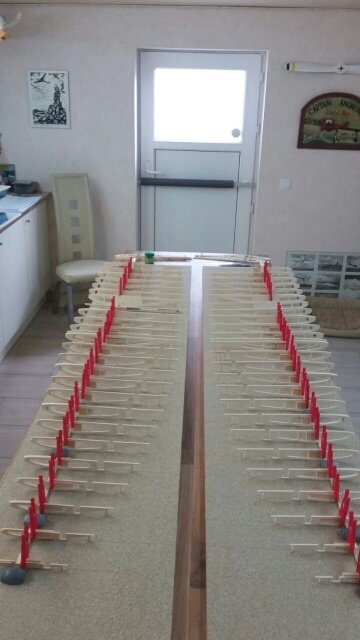

...alle Rippen aus den Platten herausgeschnitten und verputzt - die Rippen, wo der Beplankungsstoß sitzt, habe ich mit 4mm Sperrholz aufgedoppelt um mehr Leimauflage zu haben
T-21 Sedbergh 19 (15c) T-21 Sedbergh 19 (15d)
T-21 Sedbergh 19 (15b)

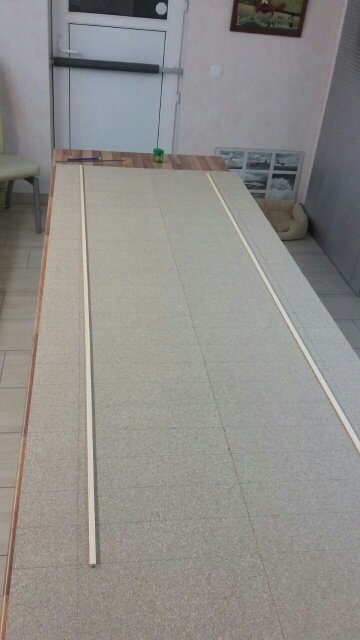

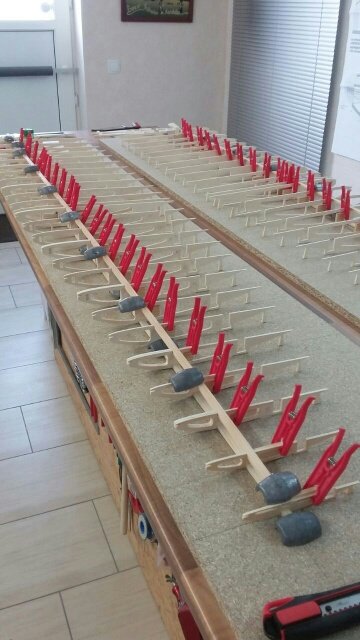

..Hellingsbretter für die Flächen - nun geht es los, die Rippenabstände sind schon gezeichnet
T-21 Sedbergh 19 (15e)

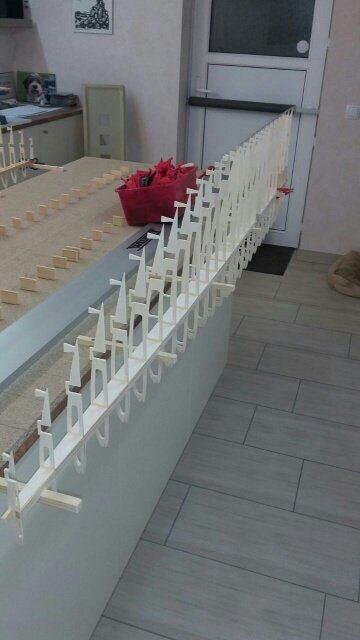

....der Anfang ist gemacht....

.....unterer Holm eingeleimt ( die Fläche wird auf dem Rücken aufgebaut ) und Holme verkastet.......
T-21 Sedbergh 19 (15f)

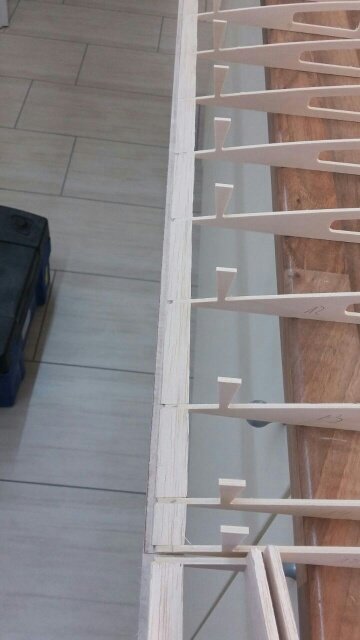

T-21 Sedbergh 19 (17)
T-21 Sedbergh 19 (16)

 ^ .... unserer Wachhund Anton, hält auf alles ein “wachsames Auge”  !

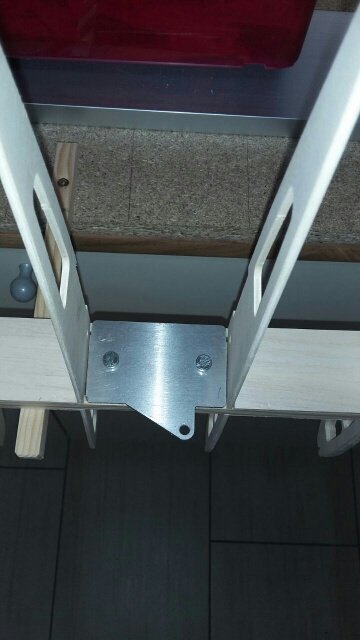

<  ......die Strebenbeschläge sind auch schon angepaßt.

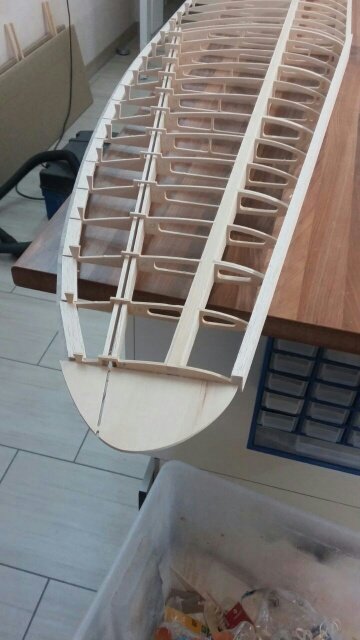

T-21 Sedbergh 19 (19)
T-21 Sedbergh 19 (21)

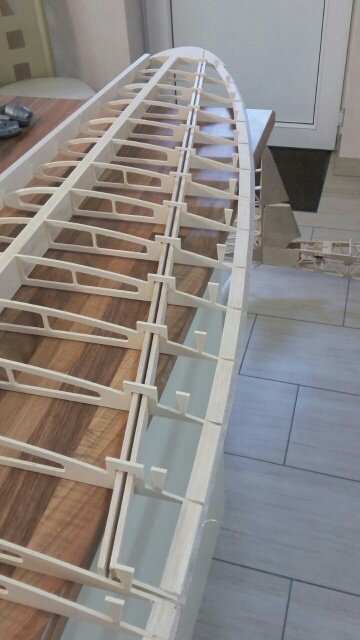

...die Endleisten sind soweit fertig, Abschlußstege für Querruder sind dran, sowie die Randbögen. Die Endleisten mache ich wie bei Michael Ohlwein, ein Streifen 0,4mm Sperrholz, dann die Zwischenräume mit Balsastücken füllen und oben wieder ein Sperrholzstreifen - so bekommt man leichte und feste Endleisten........
T-21 Sedbergh 19 (25)

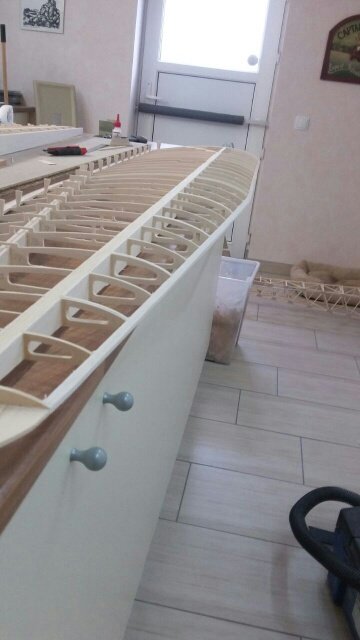

...Nasenleiste grob in Form gehobelt...
T-21 Sedbergh 19 (20)

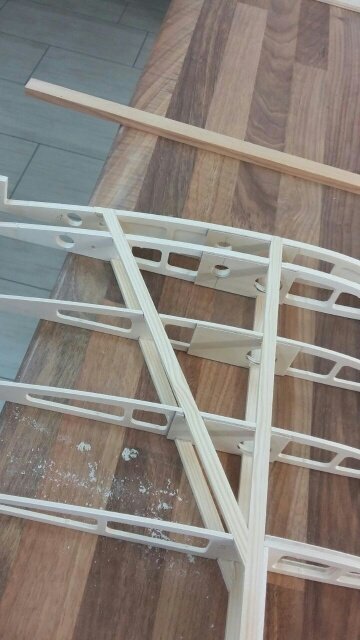

..Steckung ist eingepaßt und ........

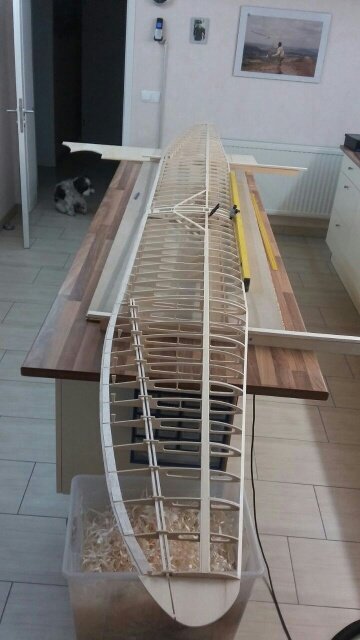

T-21 Sedbergh 19 (27)

....Größe das Modell haben wird trotz des 1:4 Maßstabes.......

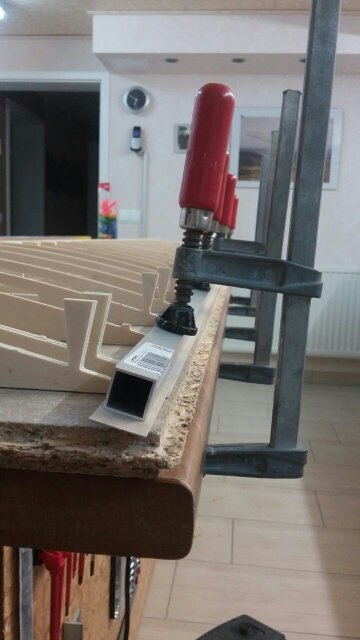

T-21 Sedbergh 19 (34)

...so erhält man eine gerade Endleiste.
T-21 Sedbergh 19 (30)

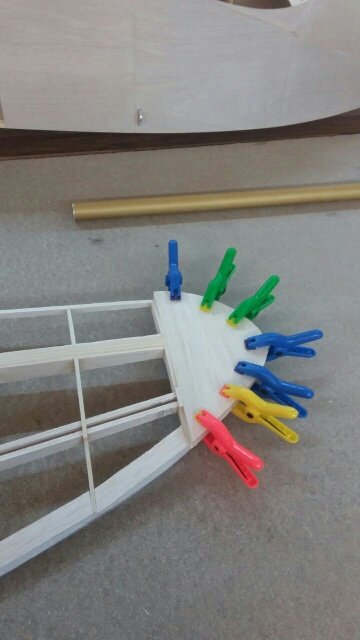

Flächenspitze ist beplankt

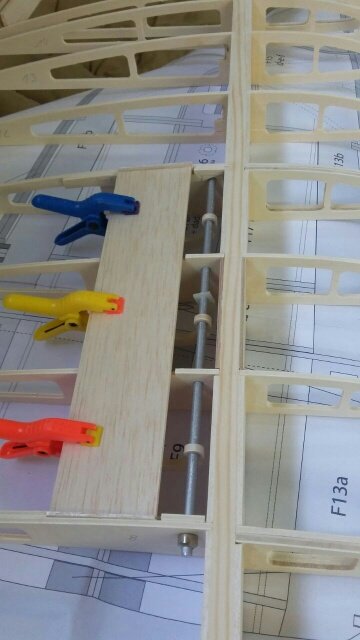

T-21 Sedbergh 19 (39b)

...wie sie wirken...

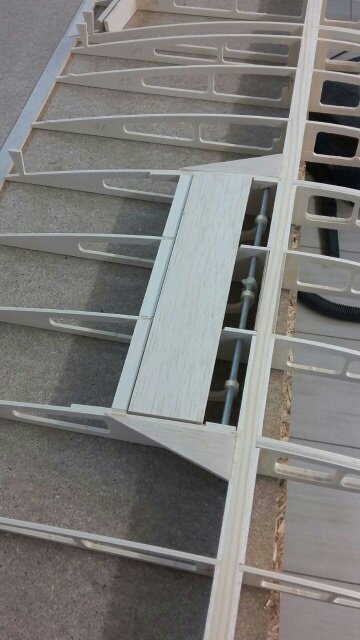

T-21 Sedbergh 19 (39e)

...0,4mm Sperrholz........
T-21 Sedbergh 19 (39h)

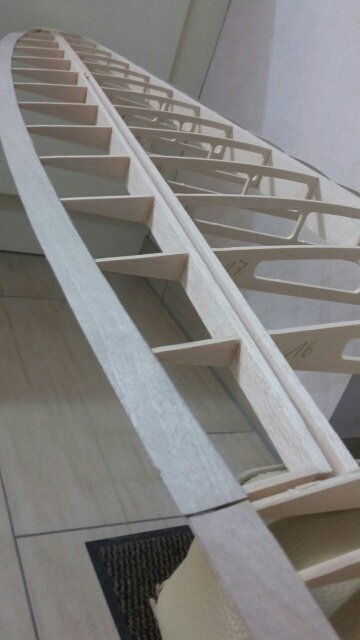

..sowie auch im Strak verschliffen.....
T-21 Sedbergh 19 (Vi)

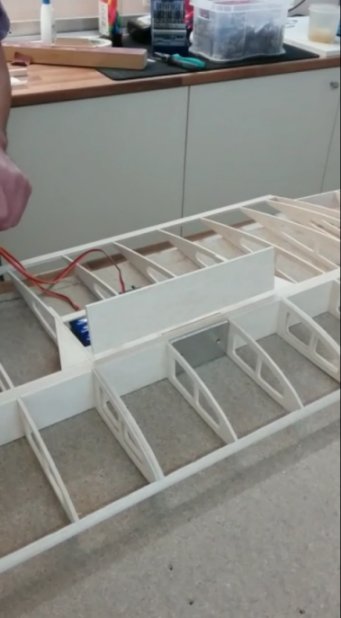

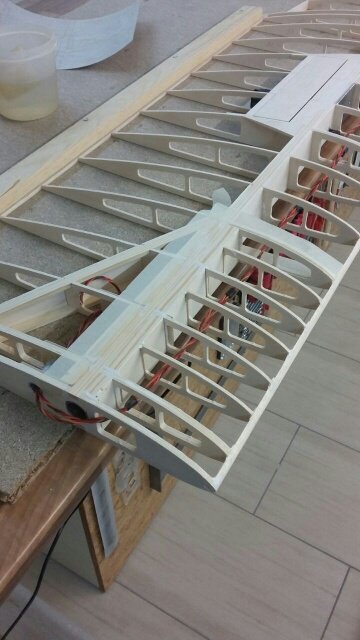

...Störklappe angelenkt mit Servo...
T-21 Sedbergh 19 (45)
T-21 Sedbergh 19 (23)

...braucht noch jemand Späne  ???

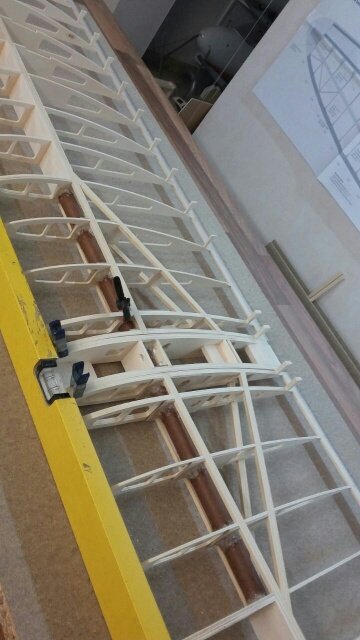

T-21 Sedbergh 19 (26)

...eingeharzt......
T-21 Sedbergh 19 (29)

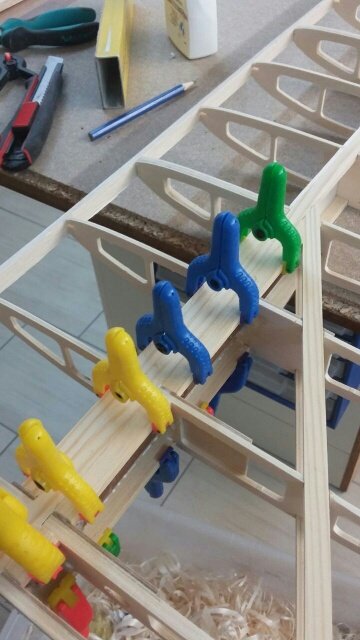

...Holme im Steckungsbereich verbreitert, damit ich dort verkasten kann....

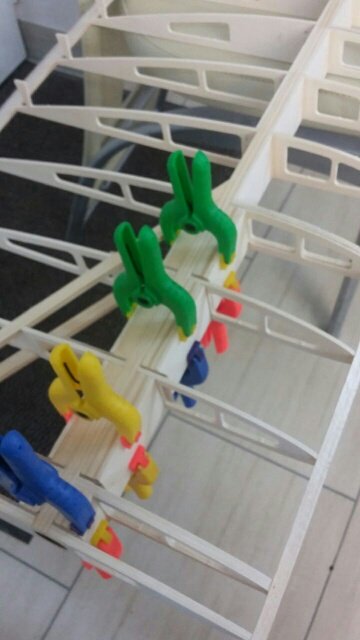

T-21 Sedbergh 19 (33)

Verkastung der Flächensteckhülse

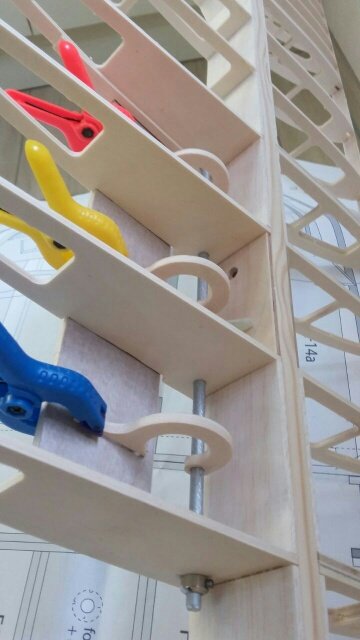

T-21 Sedbergh 19 (39)

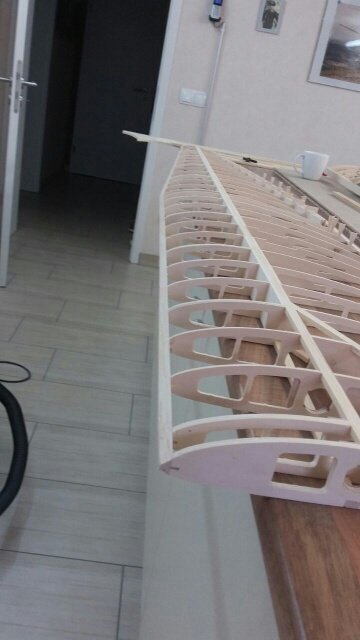

T-21 Sedbergh 19 (22)
T-21 Sedbergh 19 (28)

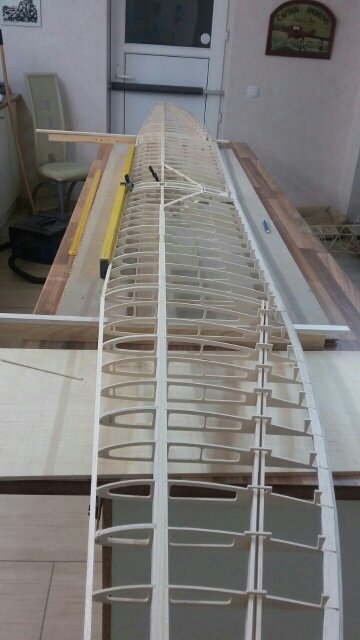

Jetzt kann man schon mal erahnen, was für eine ...
T-21 Sedbergh 19 (32)

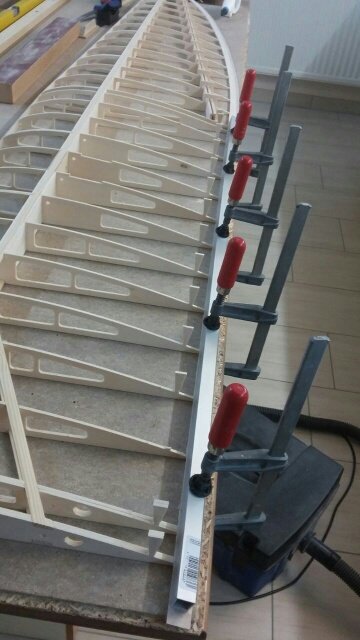

..die obere Beplankung wird mit einem ALU-vierkant und schraubzwingen aufgepresst......
T-21 Sedbergh 19 (29a)

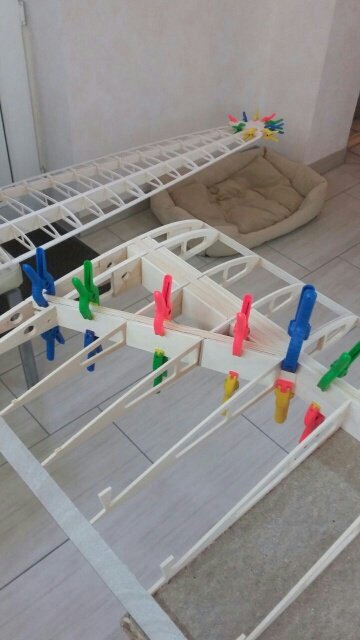

Wurzelbereich fertig verkastet, jetzt nur noch verschleifen, dann kann beplankt werden...
T-21 Sedbergh 19 (39a)

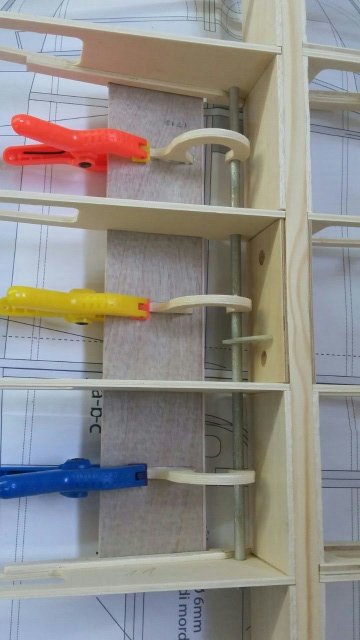

Störklappen und Drehmechanik eingebaut - die Störklappen sind mit 22 x 5 cm relativ klein, mal schauen..

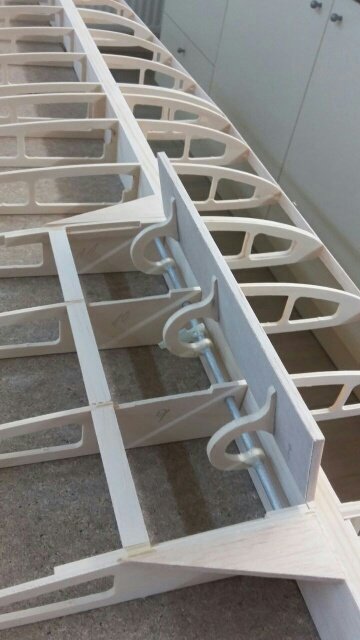

T-21 Sedbergh 19 (39c)

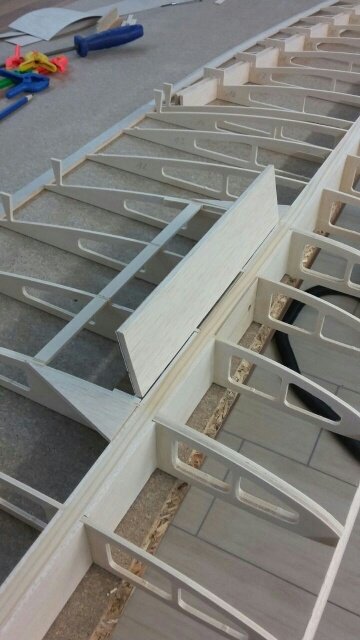

T-21 Sedbergh 19 (39d)

..weitere Bilder - hier schon mit Balsabeplankung - diese dient später als Klebefläche für ......

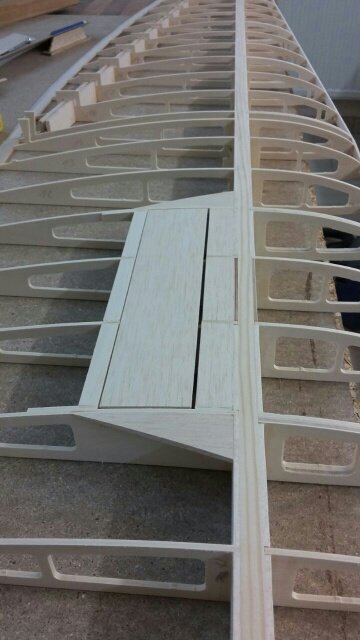

T-21 Sedbergh 19 (39g)

..Störklappen in den Strak geschliffen ......
T-21 Sedbergh 19 (39j)
T-21 Sedbergh 19 (39f)

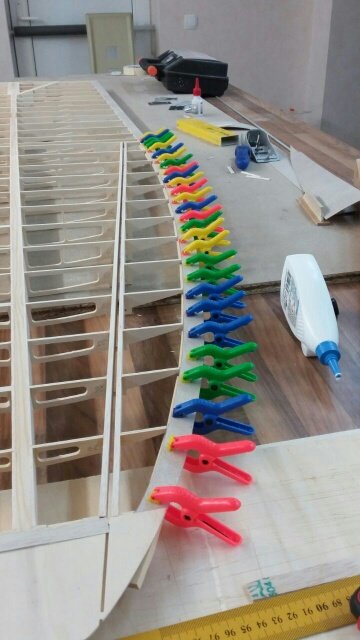

...und Querruder oben beplankt............
T-21 Sedbergh 19 (39i)

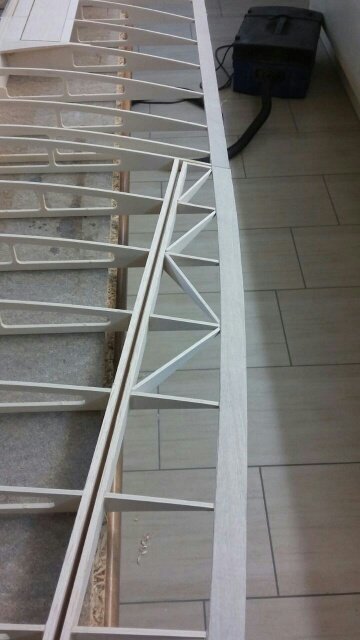

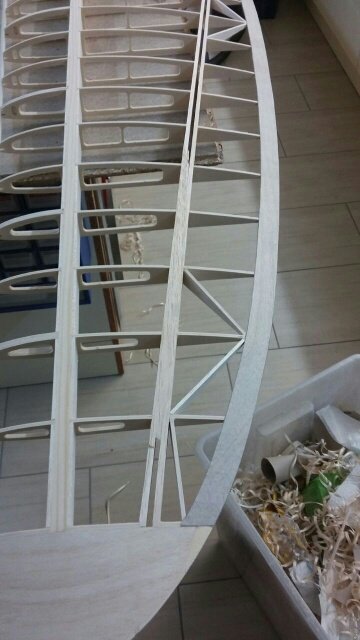

Querruder sind diagonal ausgesteift -  wie beim Original -  4 Stck. außen .... und 3 Stck. innen
T-21 Sedbergh 19 (41)

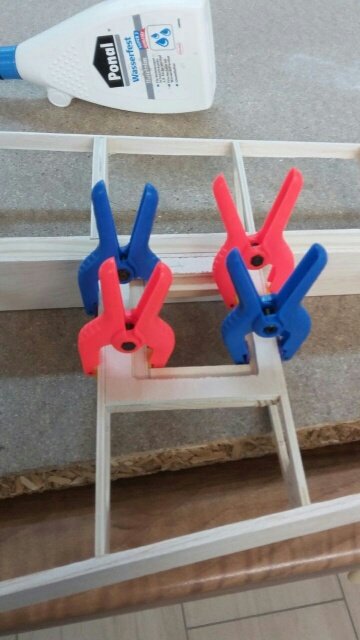

.........Querruder-Servorahmen angepaßt.....

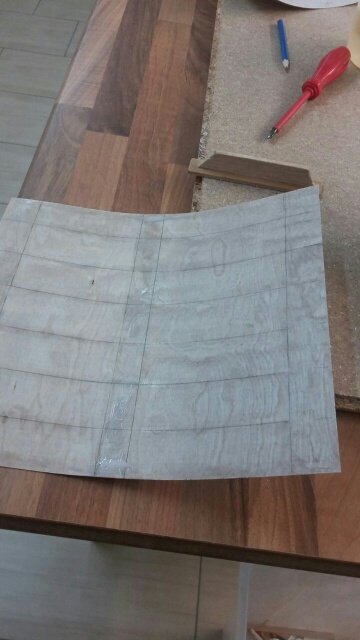

T-21 Sedbergh 19 (45a)

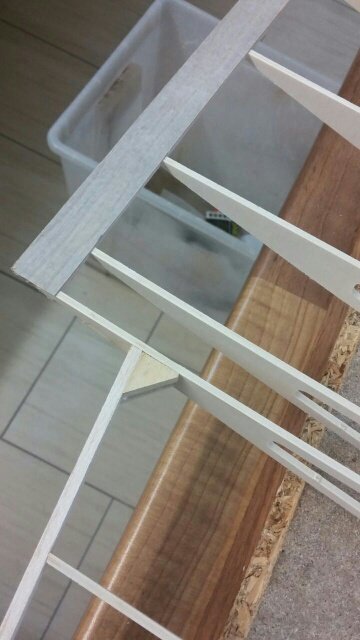

T-21 Sedbergh 19 (42)

..und Querruder-Eckverstärkungen hergestellt..
T-21 Sedbergh 19 (45b)

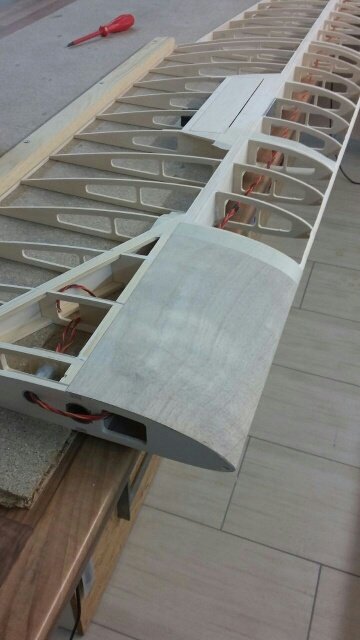

...die ersten Beplankungsstücke sind aufgebracht...................mehr als 2 schaffe ich abends nicht - aber der Weg ist das Ziel, soll ja schließlich gut aussehen ......

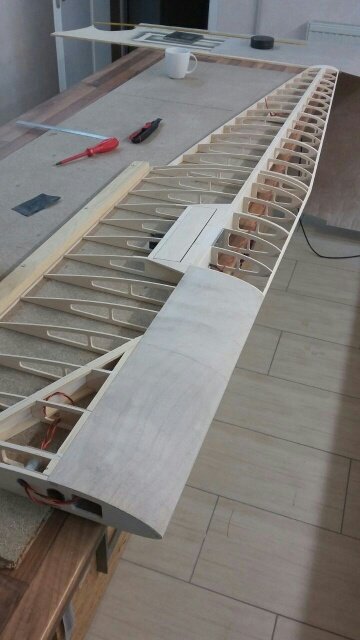

T-21 Sedbergh 19 (45c)

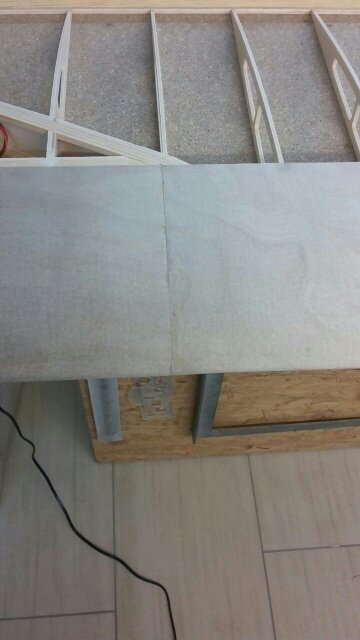

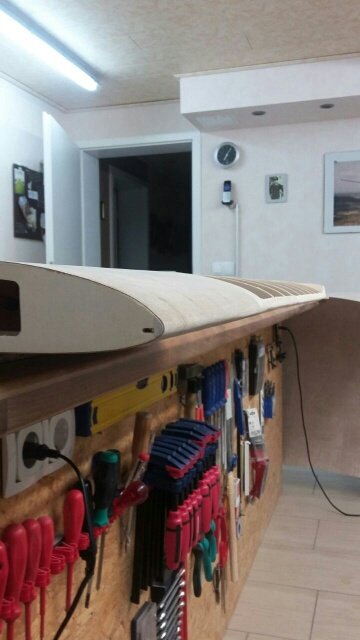

T-21 Sedbergh 19 (45d) T-21 Sedbergh 19 (45e)

 ^^ Beplankungsstoß wie er sein soll...........

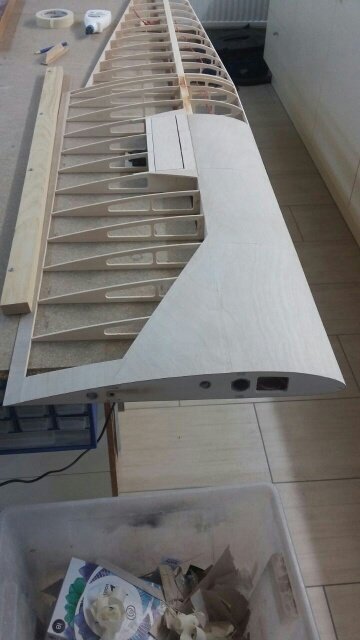

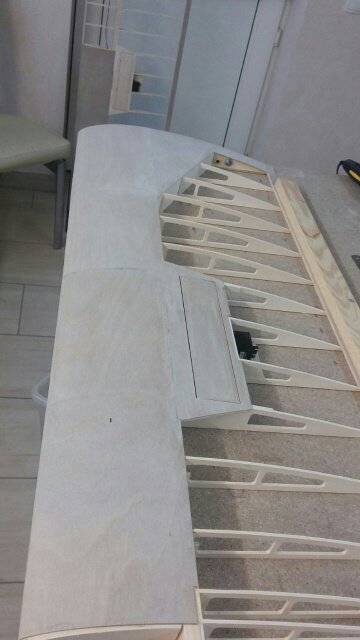

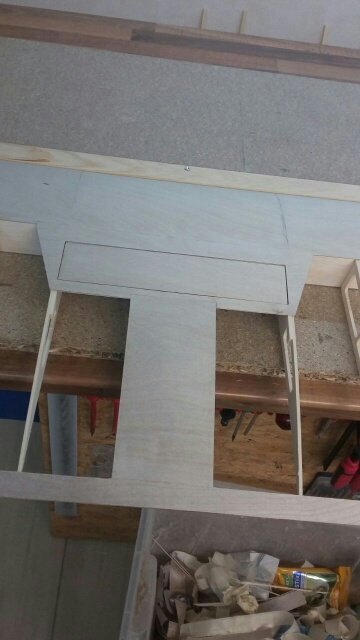

Da mir die Beplankung mit 0,4mm zu sehr in den Rippenfeldern einfiel und es doch sehr druckempfindlich war, habe ich alles wieder abgerissen und durch 0,6mm mehrfach verleimtes Flugzeugsperrholz ersetzt - mir gefällt das wesentlich besser, die Mehrarbeit hat sich gelohnt........aber schaut selbst.........
T-21 Sedbergh 19 (45ea)

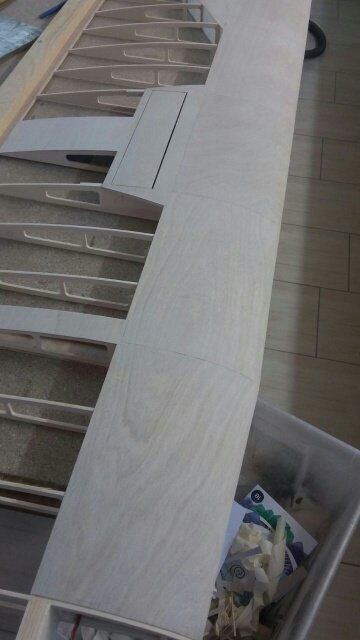

T-21 Sedbergh 19 (45ed)

..tolle Maserung, und gespiegelt einfach nur schön..
T-21 Sedbergh 19 (46)
T-21 Sedbergh 19 (47a)
T-21 Sedbergh 19 (45ec)
T-21 Sedbergh 19 (45eb)
T-21 Sedbergh 19 (46b)
T-21 Sedbergh 19 (46a)

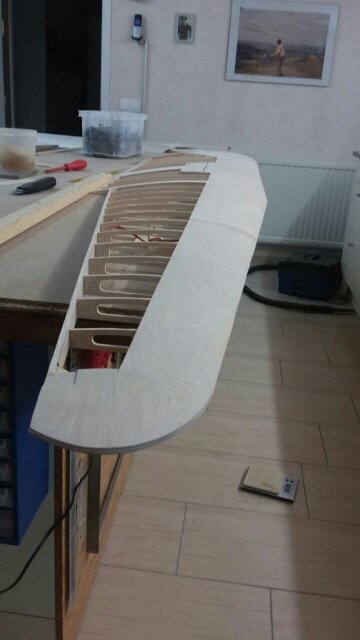

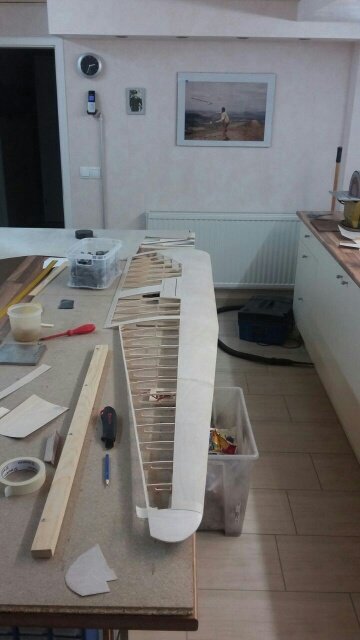

....Gewicht ca. 1167 gr.   -           flugfertig um die 8-9 Kg

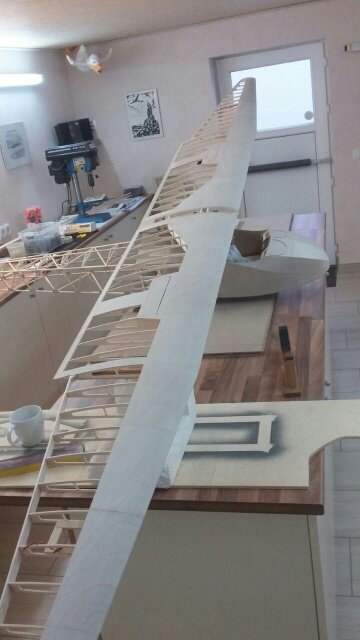

T-21 Sedbergh 19 (46c)

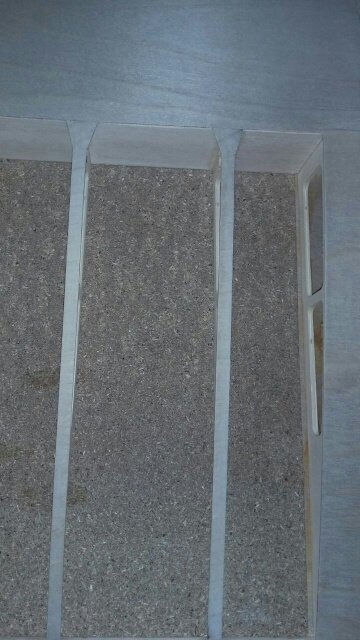

...es wird...............
T-21 Sedbergh 19 (47b)
T-21 Sedbergh 19 (47)

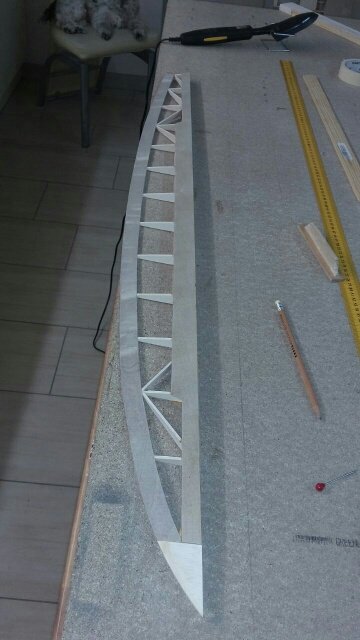

..Querruder beplankt - gut zu sehen der Vorsprung an der Nasenleiste
T-21 Sedbergh 19 (47c)

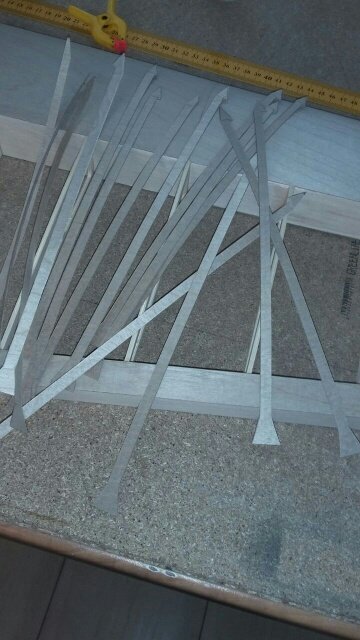

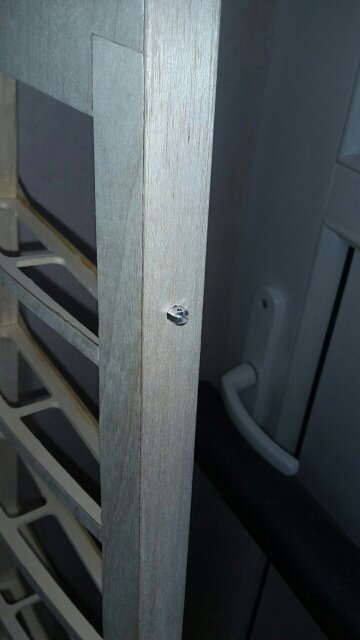

..Aufleimer für die Rippen - das ist eine Arbeit - muß aber sein - Augen zu und durch.........

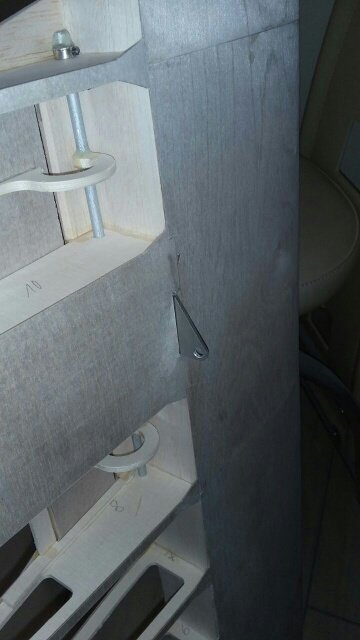

Querruderscharniere eingelassen......

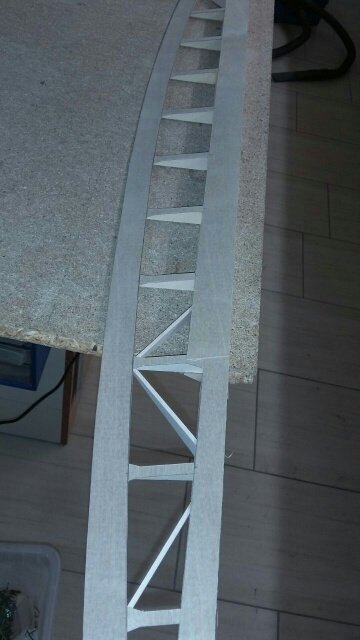

T-21 Sedbergh 19 (47e) T-21 Sedbergh 19 (47d)

...und mit Rippenaufleimern fertiggestellt....

Seite 3-4     < erste..1..2..3..4..letzte >

  zurück zu “Bauberichte der Mitglieder”


T-21 Sedbergh 19 (47f)

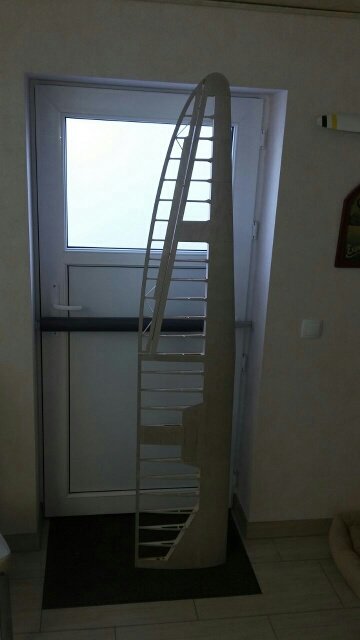

... und Tragfläche fertig zum Lackieren........

       to be continued
